Пристрій для визначення рівнів і меж поділу рідких і сипких середовищ

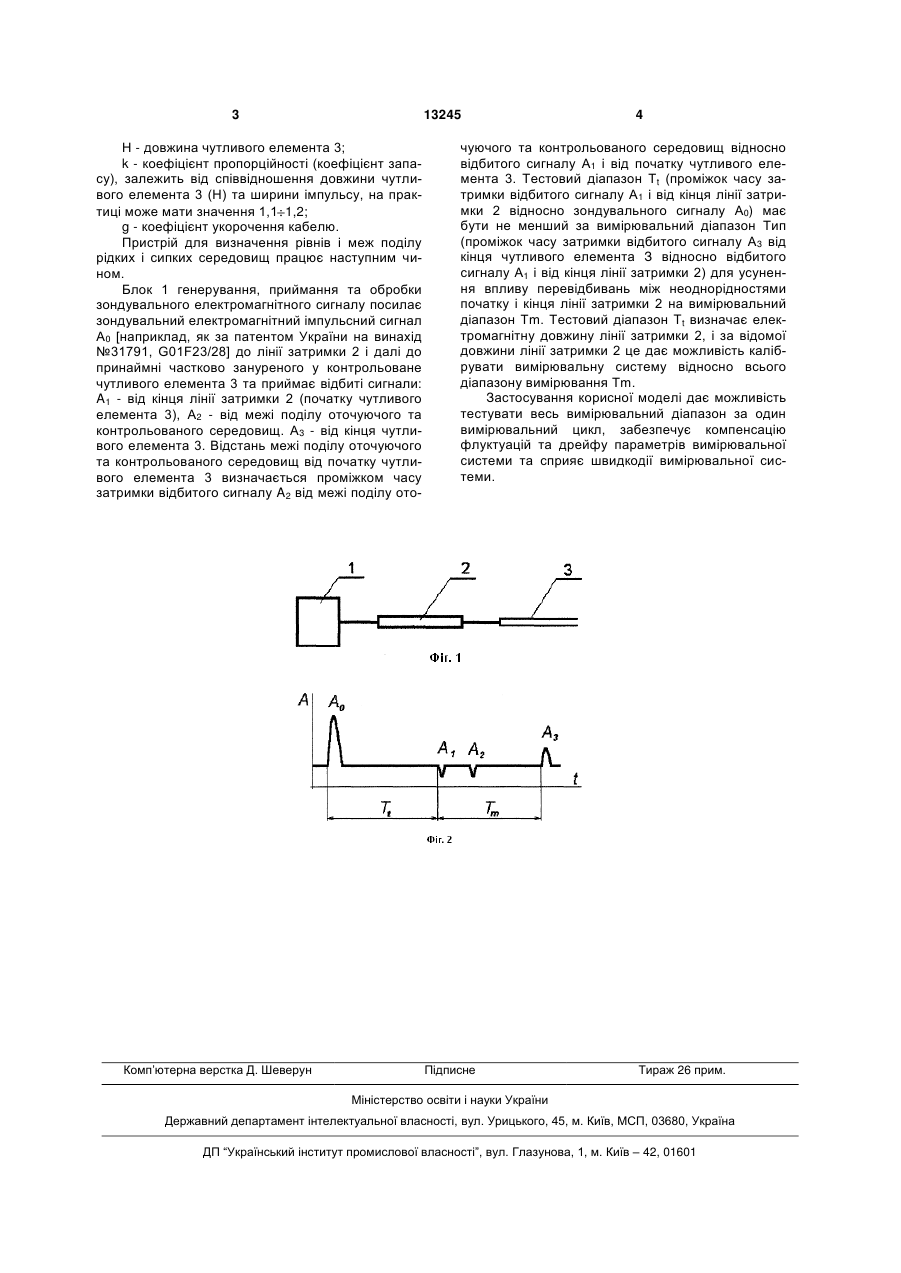

УКРАЇНА (19) UA (11) 13245 (13) U (51) МПК (2006) G01F 23/28 G01F 23/284 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ПРИСТРІЙ ДЛЯ ВИЗНАЧЕННЯ РІВНІВ І МЕЖ ПОДІЛУ РІДКИХ І СИПКИХ СЕРЕДОВИЩ 1 2 (13) 13245 (11) системи і не знижуючи швидкодії вимірювальної системи. Пристрій для визначення рівнів і меж поділу рідких і сипких середовищ містить блок генерування, приймання та обробки зондувального електромагнітного сигналу, до блоку генерування, приймання та обробки зондувального електромагнітного сигналу послідовно підключені лінія затримки та чутливий елемент, виконаний у вигляді принаймні одного провідника, причому електромагнітна довжина лінії затримки не менша за електромагнітну довжину чутливого елемента. На Фіг.1. показано схему пристрою для визначення рівнів і меж поділу рідких і сипких середовищ, на Фіг.2 показано співвідношення у часі, що розкривають роботу пристрою. Пристрій для визначення рівнів і меж поділу рідких і сипких середовищ містить блок 1 генерування, приймання та обробки зондувального електромагнітного сигналу, до блоку 1 послідовно підключені лінія затримки 2 і чутливий елемент 3. Блок 1 генерування, приймання та обробки зондувального електромагнітного сигналу може бути виконаний як за патентом України на винахід №11006 [G01F23/28, 25.12.1996], чутливий елемент може бути виконаний у вигляді двох ізольованих один від одного провідників [наприклад, за патентом України на винахід №11006, G01F23/28, 25.12.1996], лінія затримки 2 може бути виконаною з відрізку коаксіального кабелю довжиною l k*H/g, де l - довжина відрізку коаксіального кабелю; UA Корисна модель стосується техніки вимірювання неелектричних величин і може бути використана для визначення рівнів і меж поділу рідких і сипких середовищ. Відомий пристрій для визначення рівнів і меж поділу рідких і сипких середовищ, який містить блок генерування, приймання та обробки зондувального електромагнітного сигналу, до якого послідовно підключені лінія затримки хвильового опору та чутливий елемент, виконаний у вигляді двох ізольованих один від одного провідників [Патент України на винахід №31791, G01F23/28, заявлено 30.10.1998, опубліковано 15.11.2002]. Проте відомий пристрій не може забезпечити достатню компенсацію флуктуацій та дрейфу параметрів вимірювальної системи, до того ж функціонування відомого пристрою передбачає виконання багатократних тестових циклів для різних ділянок вздовж вимірювального діапазону, що викликає значну затримку під час визначення рівнів і меж поділу рідких і сипких середовищ. Технічна задача корисної моделі полягає в удосконаленні пристрою для визначення рівнів і меж поділу рідких і сипких середовищ, який містить блок генерування, приймання та обробки зондувального електромагнітного сигналу, до якого послідовно підключені лінія затримки та чутливий елемент, шляхом забезпечення електромагнітної довжини лінії затримки не меншої за електромагнітну довжину чутливого елемента, що дає змогу тестувати вимірювальний тракт за один цикл вимірювання, забезпечуючи достатню компенсацію флуктуацій та дрейфу параметрів вимірювальної U (57) Пристрій для визначення рівнів і меж поділу рідких і сипких середовищ, що містить блок генерування, приймання та обробки зондувального електромагнітного сигналу, до якого послідовно підключені лінія затримки та чутливий елемент, виконаний у вигляді принаймні одного провідника, який відрізняється тим, що електромагнітна довжина лінії затримки не менша за електромагнітну довжину чутливого елемента. (19) (21) u200509665 (22) 14.10.2005 (24) 15.03.2006 (46) 15.03.2006, Бюл. № 3, 2006 р. (72) Гордєєв Борис Миколайович, Жуков Юрій Даниїлович, Чегринець Вячеслав Миколайович (73) НАУКОВО-ВИРОБНИЧЕ ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "АМІСО" 3 13245 Н - довжина чутливого елемента 3; k - коефіцієнт пропорційності (коефіцієнт запасу), залежить від співвідношення довжини чутливого елемента 3 (H) та ширини імпульсу, на практиці може мати значення 1,1 1,2; g - коефіцієнт укорочення кабелю. Пристрій для визначення рівнів і меж поділу рідких і сипких середовищ працює наступним чином. Блок 1 генерування, приймання та обробки зондувального електромагнітного сигналу посилає зондувальний електромагнітний імпульсний сигнал А0 [наприклад, як за патентом України на винахід №31791, G01F23/28] до лінії затримки 2 і далі до принаймні частково зануреного у контрольоване чутливого елемента 3 та приймає відбиті сигнали: A1 - від кінця лінії затримки 2 (початку чутливого елемента 3), А2 - від межі поділу оточуючого та контрольованого середовищ. А3 - від кінця чутливого елемента 3. Відстань межі поділу оточуючого та контрольованого середовищ від початку чутливого елемента 3 визначається проміжком часу затримки відбитого сигналу A2 від межі поділу ото Комп’ютерна верстка Д. Шеверун 4 чуючого та контрольованого середовищ відносно відбитого сигналу А1 і від початку чутливого елемента 3. Тестовий діапазон Тt (проміжок часу затримки відбитого сигналу А1 і від кінця лінії затримки 2 відносно зондувального сигналу А0) має бути не менший за вимірювальний діапазон Тип (проміжок часу затримки відбитого сигналу А3 від кінця чутливого елемента З відносно відбитого сигналу А1 і від кінця лінії затримки 2) для усунення впливу перевідбивань між неоднорідностями початку і кінця лінії затримки 2 на вимірювальний діапазон Тm. Тестовий діапазон Tt визначає електромагнітну довжину лінії затримки 2, і за відомої довжини лінії затримки 2 це дає можливість калібрувати вимірювальну систему відносно всього діапазону вимірювання Тm. Застосування корисної моделі дає можливість тестувати весь вимірювальний діапазон за один вимірювальний цикл, забезпечує компенсацію флуктуацій та дрейфу параметрів вимірювальної системи та сприяє швидкодії вимірювальної системи. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
