Наконечник свердла для розкриття каналу чавунної льотки доменної печі

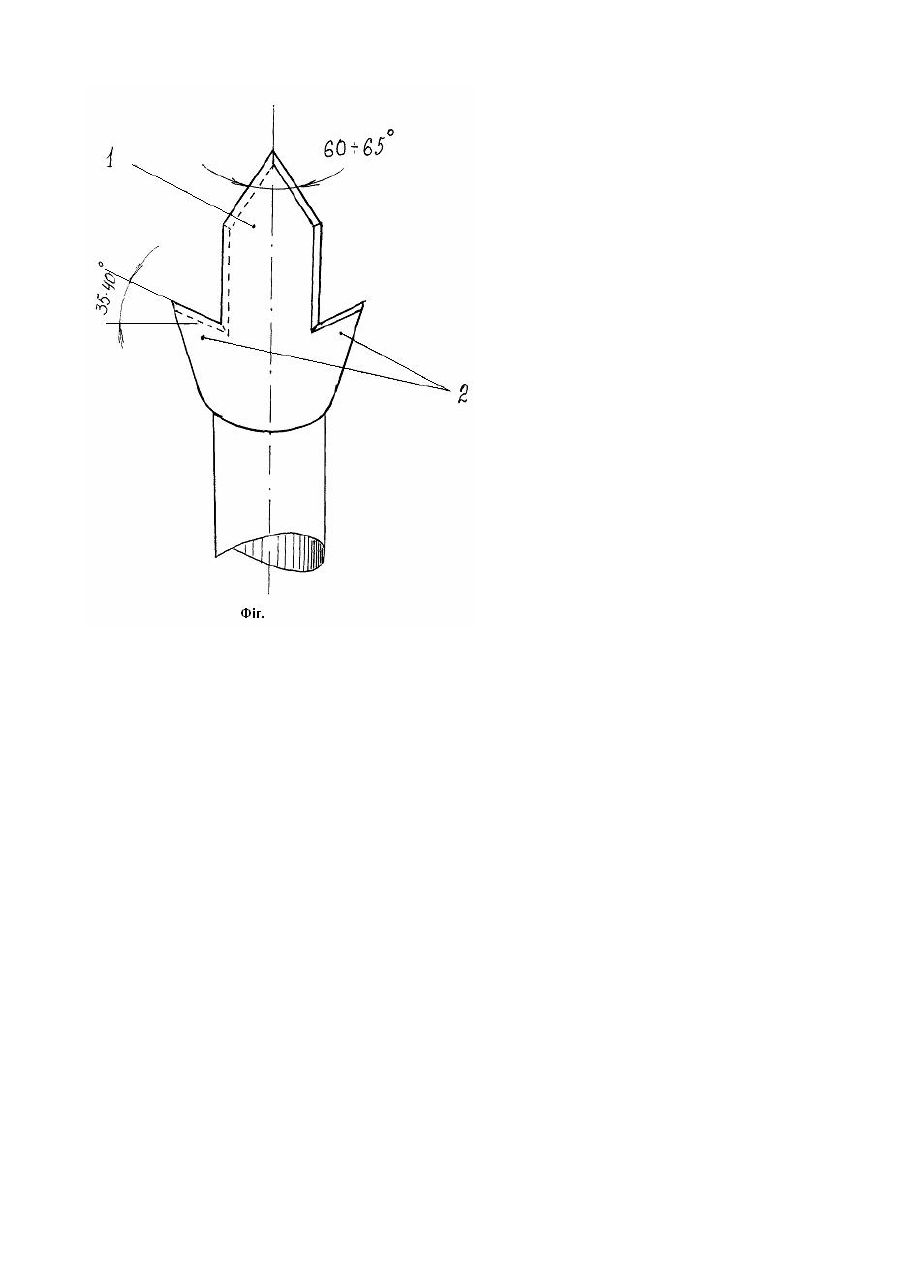

Винахід відноситься до чорної металургії, а саме до обладнання доменної печі і може бути використованим для розкриття каналу чавунної льотки. Найбільш близьким по технічному рішенню та досягаємому результату є пристрій, який складається з бурмолота, виготовленого із круглої стальної заготовки, з перовим наконечником (Чертёж 143614-1, бур, доменный цех, Енакиевский металлургический завод). Недоліком відомого технічного рішення є те, що свердло з перовим наконечником під час розкриття каналу чавунної льотки зазнає значного опору, що збільшує тривалість процесу свердління, витрати електроенергії та приводить до частого виходу з ладу механізмів машини для свердління льотки. Крім того, свердло погано центрується, що приводить до відхилення каналу від проектної вісі чавунної льотки та, відповідно, погіршує роботу доменної печі. В основу винаходу поставлене завдання удосконалити наконечник свердла для розкриття каналу чавунної льотки доменної печі, у якого центруючий різець обладнаний з боків двома різцями з оптимальними кутами, які дозволяють зменшити опір матеріалу та тривалість свердління каналу льотки, зменшити витрати електроенергії, забезпечити достатню жорсткість для пробивання чавунної кірки та необхідну точність свердління за рахунок покращеної центровки, а також поліпшити техніко-економічні показники доменної плавки. Поставлене завдання досягається тим, що у наконечника свердла для розкриття каналу чавунної льотки доменної печі, що складається з бур-молота, виготовленого із круглої стальної заготовки з перовим різцем, згідно з винаходом, кут при вершині центруючого перового різця складає 60-65°, причому він додатково обладнаний з боків двома різцями з кутом при основі 35-40°, що забезпечує зменшення опору матеріалу та тривалості свердління каналу льотки, зменшення витрат електроенергії, достатню жорсткість для пробивання чавунної кірки наприкінці каналу льотки, необхідну точність свердління за рахунок покращеної центровки, а також поліпшення техніко-економічних показників доменної плавки. На фігурі приведений наконечник свердла для розкриття каналу чавунної льотки доменної печі. Наконечник складається з центруючого перового різця 1 з кутом при вершині 60-65° та двох додаткових бокових різців 2 з кутом при основі 35-40°. Центруючий різець має при вершині кут 60-65°. При куті меншим за 60° знижується міцність різця. При куті більшим за 65° збільшується опір матеріалу, тривалість свердління каналу льотки та витрати електроенергії. У бокових різців кут при основі складає 35-40°. При куті меншим за 35° знижується швидкість свердління. При куті більшим за 40° зменшується міцність різців. При свердлінні каналу чавунної льотки гострий центральний різець формує отвір діаметром 25-30мм, а бокові різці розбивають отвір до 60-65мм. При цьому перерозподіляється зусилля на руйнування вогнетривкої застиглої глини та значно знижується опір при розкритті каналу льотки. Комбінація різців з оптимальними кутами заточки дозволяє в 3-4 рази швидше розкривати канал чавунної льотки, при цьому істотно економиться електроенергія. Наконечник забезпечує достатню жорсткість для пробивання чавунної кірки та необхідну точність свердління за рахунок покращеної центровки, а також поліпшує техніко-економічні показники доменної плавки.
