Чавунна льотка доменної печі

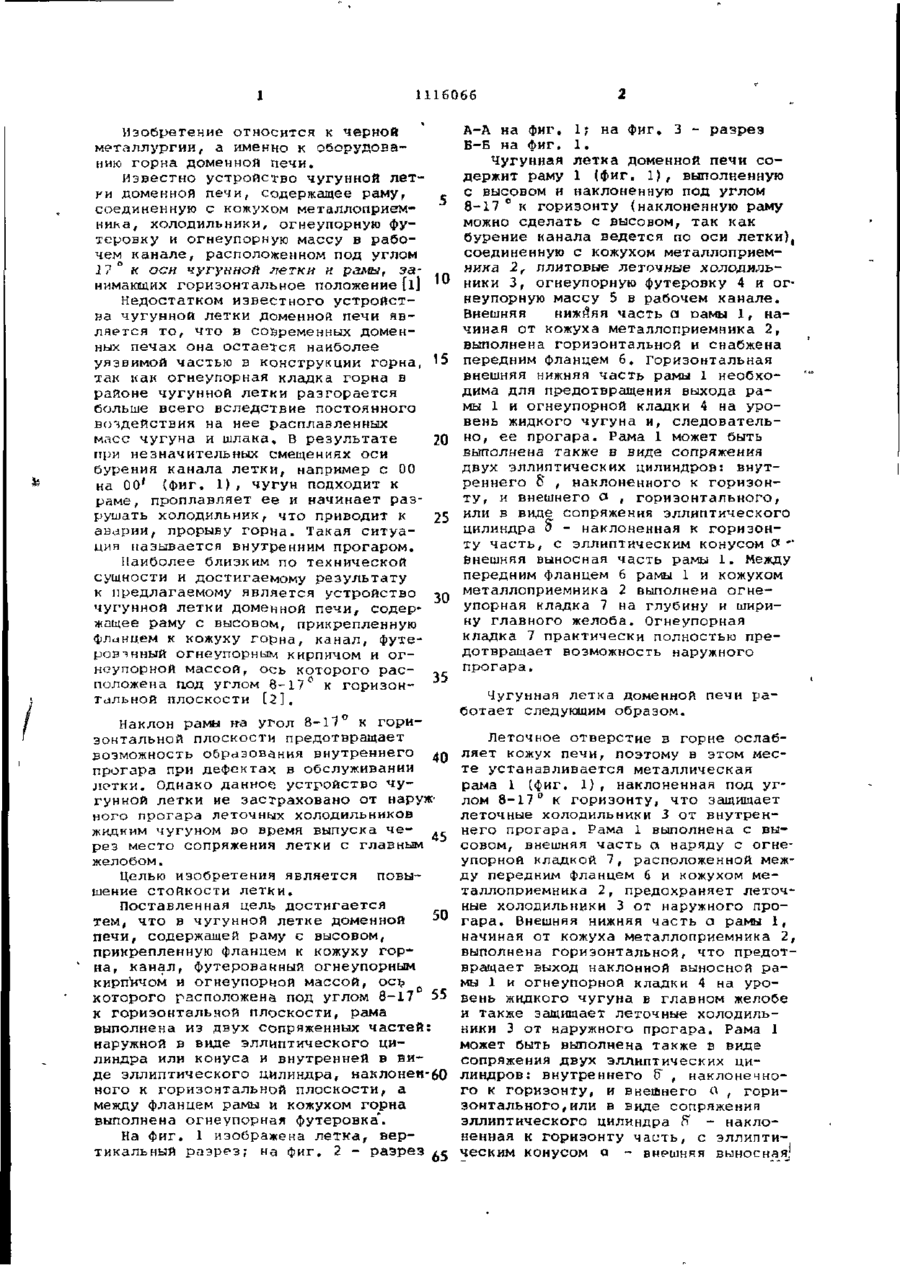

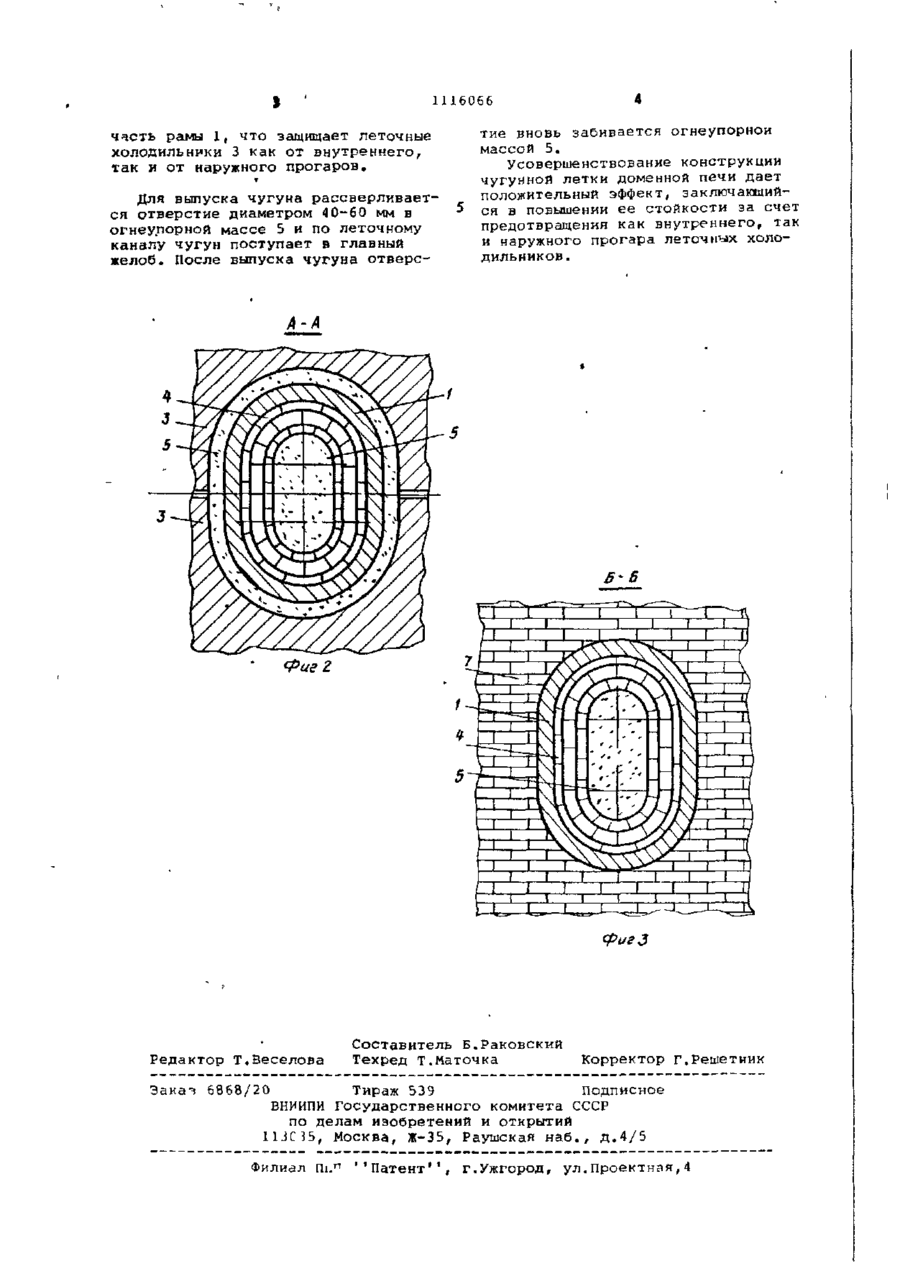

ЧУГУННАЯ ЛЕТКА ДОМЕННОЙ ПЕЧИ, содержащая раму с высовом, прикрепленную фланцем к кожуху гор на, канал, футерованный огнеупорным кирпичом и or неупорнои массой, ось которого расположена под углом 817° к горизонтальной плоскости, о т л и ч а ю щ а я с я тем, что, с целью повышения стойкости летки, рама выполнена из двуу сопряженных частей: наружной в виде эллиптического цилиндра или конуса и внутренней в виде эллиптическог о цилиндра, наклоненного к горизонтальной плоскости, а между фланцем рамы и кожучом горна выполнена огнеупорная футеровка. (Л С! _ -xV " „-•А 1116066 Изобретение относится к черной металлургии, а именно к оборудованию горна доменной печи. Известно устройство чугунной летки доменной печи, содержащее раму, с соединенную с кожухом металлоприемника, холодильники, огнеупорную футеровку и огнеупорную массу в рабочем канале, расположенном под углом 17° к оси чугунной летки и рамы, занимающих горизонтальное положение [1] 1 0 Недостатком известного устройства чугунной летки доменной печи является то, что в современных доменных печах она остается наиболее уязвимой частью в конструкции горна, '5 так как огнеупорная кладка горна в районе чугунной летки разгорается больше всего вследствие постоянного воздействия на нее расплавленных масс чугуна и шлака, в результате 20 при незначительных смещениях оси бурения канала летки, например с 00 на 00' (фиг. 1 ) , чугун подходит к раме, проплавляет ее и начинает разрушать холодильник, что приводит к 25 аварии, прорыву горна. Такая ситуация называется внутренним прогаром. Наиболее близким по технической сущности и достигаемому результату к предлагаемому является устройство -зп чугунной летки доменной печи, содержащее раму с высовом, прикрепленную фланцем к кожуху горна, канал, футерованный огнеупорным кирпичом и огнеупорной массой, ось которого рас- , < положена под углом 8-17° к горизонТсЭЛЬНОЙ ПЛОСКОСТИ [2 ] . Наклон рамы на угол 8-17° к горизонтальной плоскости предотвращает возможность образования внутреннего ^0 прогара при дефектах в обслуживании летки. Однако данное устройство чугунной летки не застраховано от наружного прогара лсточных холодильников жидким чугуном во время выпуска че- ._ , рез место сопряжения летки с главным желобом. Целью изобретения является повышение стойкости летки. Поставленная цель достигается 50 тем, что в чугунной летке доменной печи, содержащей раму с высовом, прикрепленную фланцем к кожуху горна, канал, футерованный огнеупорным кирпичом и огнеупорной массой, ось которого расположена под углом 8-17 55 к горизонтальной плоскости, рама выполнена из двух сопряженных частей: наружной в виде эллиптического цилиндра или конуса и внутренней в виде эллиптического цилиндра, наклонея-60 ного к горизонтальной плоскости, а между фланцем рамы и кожухом горна выполнена огнеупорная футеровка*. На фиг. 1 изображена летка, вертикальный разрез; на фиг. 2 - разрез ^с А-А на фиг. 1; на Фиг. 3 - разрез Б-Б на фиг. 1. Чугунная летка доменной печи содержит раму 1 (фиг. 1 ) , выполненную с высовом и наклоненную под углом 8-17 ° к горизонту (наклоненную раму можно сделать с высовом, так как бурение канала ведется по оси летки), соединенную с кожухом металлоприемника 2, плитовые легочные холодильники 3, огнеупорную футеровку 4 и огнеупорную массу 5 в рабочем канале. Внешняя нижЙяя часть а оамы 1, начиная от кожуха металлоприемника 2, выполнена горизонтальной и снабжена передним фланцем 6, Горизонтальная внешняя нижняя часть рамы 1 необходима для предотвращения выхода рамы 1 и огнеупорной кладки 4 на уровень жидкого чугуна и, следовательно, ее прогара. Рама 1 может быть выполнена также в виде сопряжения двух эллиптических цилиндров: внутреннего & , наклоненного к горизонту, и внешнего о , горизонтального, или в виде сопряжения эллиптического цилиндра 0 - наклоненная к горизонту часть, с эллиптическим конусом а внешняя выносная часть рамы 1. Между передним фланцем 6 рамы 1 и кожухом металлоприемника 2 выполнена огнеупорная кладка 7 на глубину и ширину главного желоба. Огнеупорная кладка 7 практически полностью предотвращает возможность наружного прогара. Чугунная летка доменной печи работает следующим образом. Леточное отверстие в горне ослабляет кожух печи, поэтому в этом месте устанавливается металлическая рама 1 (фиг. 1 ) , наклоненная под углом 8-17° к горизонту, что защищает леточные холодильники 3 от внутреннего прогара. Рама 1 выполнена с высовом, внешняя часть с наряду с огнеи упорной кладкой 7, расположенной между передним фланцем 6 и кожухом металлоприемника 2, предохраняет леточные холодильники 3 от наружного прогара. Внешняя нижняя часть а рамы 1, начиная от кожуха металлоприемника 2, выполнена горизонтальной, что предотвращает выход наклонной выносной рамы 1 и огнеупорной кладки 4 на уровень жидкого чугуна в главном желобе и также защищает леточные холодильники 3 от наружного прогара. Рама 1 может быть выполнена также в виде сопряжения двух эллиптических цилиндров: внутреннего її , наклонечного к горизонту, и внегйнего о. , горизонтального, или в виде сопряжения эллиптического цилиндра В - наклоненная к горизонту часть, с эллипти] ческим конусом Q - внешняя выносная] 1116066 ч^сть рамы 1, что защищает леточные холодильники 3 как от внутреннего, так и от наружного прогаров. Для выпуска чугуна рассверливается отверстие диаметром 40-60 мм в огнеупорной массе 5 и по леточному каналу чугун поступает в главный желоб. После выпуска чугуна отверс тие вновь забивается огнеупорной массой 5. Усовершенствование конструкции чугунной летки доменной печи дает положительный эффект, заключающийся в повышении ее стойкости за счет предотвращения как внутреннего, так и наружного прогара леточн^х холодильников. А-А Редактор Т.Веселова Составитель Б.Раковский Техред Т.Маточка Корректор г.Решетник 6868/20 Тираж 539 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 11JC35, Москва, Ж-35, Раушская наб., д.4/5 Филиал Пі.п " Патент1 ' , г.Ужгород, ул. Проектная, 4
