П`єзоелектричний перетворювач механічних величин

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 13503

Опубліковано: 17.04.2006

Автори: Мусієнко Максим Павлович, Шарапов Валерій Михайлович, Трембовецька Руслана Володимирівна

Завантажити PDF файл.

Формула / Реферат

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальні підсилювачі, один з яких підсилювач напруги, а другий - підсилювач заряду, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами електродів, причому по три електроди розташовані на гранях, які паралельні до вектора поляризації Р, електроди, що розташовані на одній з граней п'єзоелемента, підключені до входу та виходу підсилювача напруги та входу підсилювача заряду, а електроди, що розташовані на протилежній грані п'єзоелемента, підключені до загального проводу схеми та виходу підсилювача заряду, а вектор сили F прикладений до п'єзоелемента перпендикулярно вектору поляризації Р.

Текст

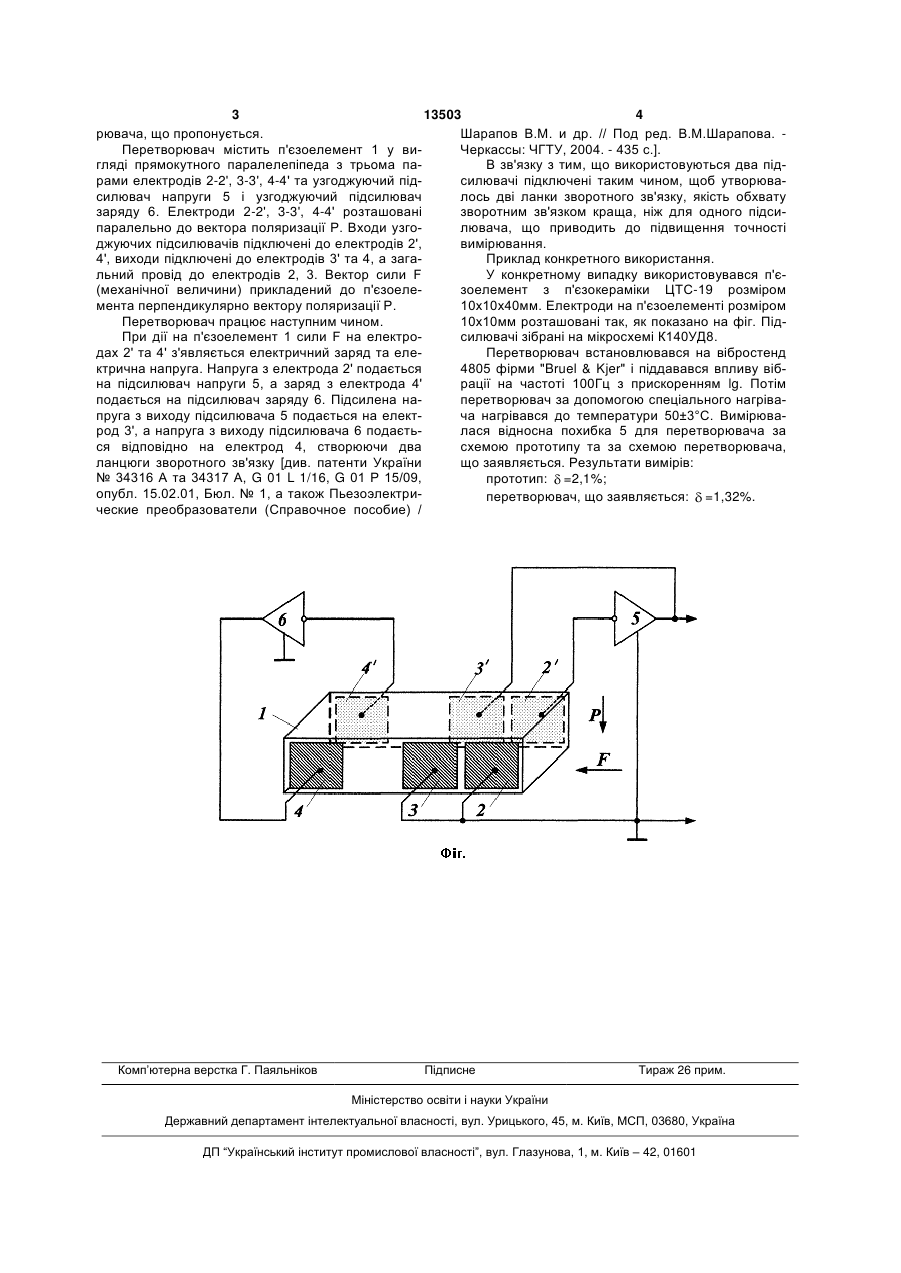

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальні підсилювачі, один з яких під 3 13503 4 рювача, що пропонується. Шарапов В.М. и др. // Под ред. В.М.Шарапова. Перетворювач містить п'єзоелемент 1 у виЧеркассы: ЧГТУ, 2004. - 435 с.]. гляді прямокутного паралелепіпеда з трьома паВ зв'язку з тим, що використовуються два підрами електродів 2-2', 3-3', 4-4' та узгоджуючий підсилювачі підключені таким чином, щоб утворювасилювач напруги 5 і узгоджуючий підсилювач лось дві ланки зворотного зв'язку, якість обхвату заряду 6. Електроди 2-2', 3-3', 4-4' розташовані зворотним зв'язком краща, ніж для одного підсипаралельно до вектора поляризації Р. Входи узголювача, що приводить до підвищення точності джуючих підсилювачів підключені до електродів 2', вимірювання. 4', виходи підключені до електродів 3' та 4, а загаПриклад конкретного використання. льний провід до електродів 2, 3. Вектор сили F У конкретному випадку використовувався п'є(механічної величини) прикладений до п'єзоелезоелемент з п'єзокераміки ЦТС-19 розміром мента перпендикулярно вектору поляризації Р. 10х10х40мм. Електроди на п'єзоелементі розміром Перетворювач працює наступним чином. 10х10мм розташовані так, як показано на фіг. ПідПри дії на п'єзоелемент 1 сили F на електросилювачі зібрані на мікросхемі К140УД8. дах 2' та 4' з'являється електричний заряд та елеПеретворювач встановлювався на вібростенд ктрична напруга. Напруга з електрода 2' подається 4805 фірми "Bruel & Kjer" і піддавався впливу вібна підсилювач напруги 5, а заряд з електрода 4' рації на частоті 100Гц з прискоренням lg. Потім подається на підсилювач заряду 6. Підсилена наперетворювач за допомогою спеціального нагрівапруга з виходу підсилювача 5 подається на електча нагрівався до температури 50±3°С. Вимірюварод 3', а напруга з виходу підсилювача 6 подаєтьлася відносна похибка 5 для перетворювача за ся відповідно на електрод 4, створюючи два схемою прототипу та за схемою перетворювача, ланцюги зворотного зв'язку [див. патенти України що заявляється. Результати вимірів: № 34316 А та 34317 А, G 01 L 1/16, G 01 Р 15/09, прототип: =2,1%; опубл. 15.02.01, Бюл. № 1, а також Пьезоэлектриперетворювач, що заявляється: =1,32%. ческие преобразователи (Справочное пособие) / Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Electrical-to-mechanical transducer

Автори англійською

Sharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych

Назва патенту російською

Пьезоэлектрический преобразователь механических величин в электрические

Автори російською

Шарапов Валерий Михайлович, Мусиенко Максим Павлович

МПК / Мітки

МПК: G01L 1/16, H01L 41/08

Мітки: механічних, п'єзоелектричний, величин, перетворювач
