Спосіб відсадки руд

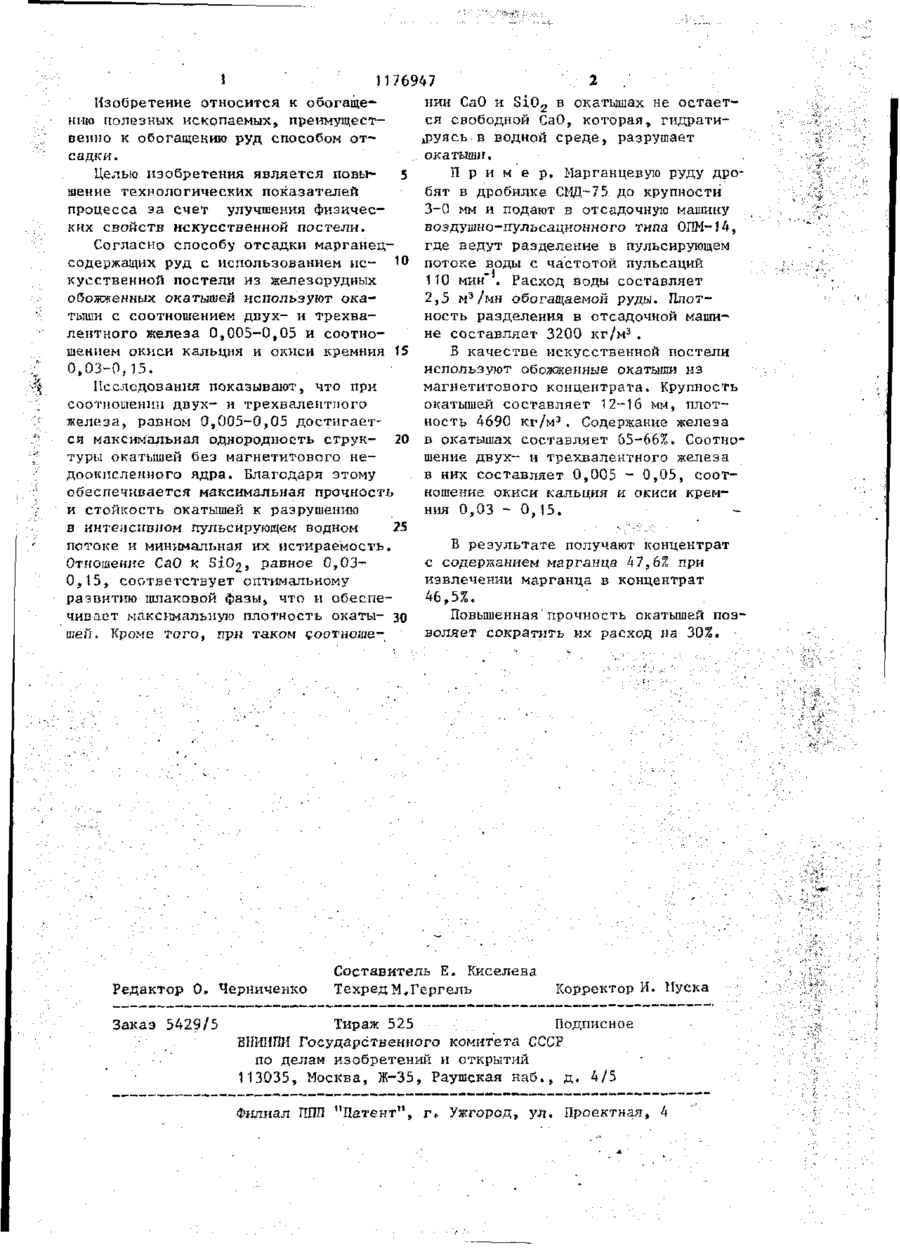

СПОСОБ ОТСАДКИ РУД с использованием искусственной постели из обожженных окатышей, содержащих двух- и трехвалентное железо, окись кальция и окись кремния, о т л и ч а ю щ и й с я тем, что, с целью повышения технологических показателей процесса путем улучшения физических свойств искусственной постели, в качестве обожженных окатышей используют окатыши с соотношением двух- и трехвалентного железа 0,0050,05 и соотношением окиси кальция и окиси кремния 0,03 - 0,15. а S (Л С J 1 1176947 Изобретение относится к обогащеСаО и SiO 2 в окатышах не остаетнию полезных ископаемых, преимущестся свободной СаО, которая, гидративенно к обогащению руд способом от(РУясьв водной среде, разрушает садки. окатыши. П р и м е р . Марганцевую руду дроЦелью изобретения является повы5 бят в дробилке СОД-75 до крупности шение технологических показателен 3-0 мм и подают в отсадочную машину процесса за счет улучшения физичесвоэдушно-пульсацнонного типа ОПМ-14, ких свойств искусственной постели. где ведут разделение в пульсирующем Согласно способу отсадки марганецсодержащих руд с использованием не- W потоке воды с частотой пульсаций 110 мин". Расход воды составляет кусственнон постели из железорудных 3 2,5 м /мн обогащаемой руды. Плотобожженных окатышей используют оканость разделения в отсадочной машитыши с соотношением двух- и трехва3 не составляет 3200 кг/м . лентного железа 0,005-0,05 и соотношением окиси кальция и окиси кремния Ї5 В качестве искусственной постели 0,03-0,15. используют обожженные окатыши из Исследования показывают, что при магнетитового концентрата. Крупность соотпопешш двух- и трехвалентного окатышей составляет 12-16 мм, плот3 железа, равном 0,005-0,05 достигаетность 4690 кг/м . Содержание железа ся максимальная однородность струк- 20 в окатышах составляет 65-66%. Соотнотуры окатышей без магнетитового нешение двух- и трехвалентного железа доокпеленного ядра. Благодаря этому в них составляет 0,005 - 0,05, соотобеспечивается максимальная прочность ношение окиси кальция и окиси креми стойкость окатышей к разрушению ния 0,03 - 0,15. в интенсивном пульсирующем водном 25 потоке и минимальная их истираемость. Б результате получают концентрат Отношение СаО к SiO 2 , равное 0,03с содержанием марганца 47,6% при 0,15, соответствует оптимальному извлечении марганца в концентрат развитию шлаковой фазы, что и обеспе46,5%. чивает максимальную плотность окаты- 30 Повышенная'прочность окатышей позшей. Кроме того, при таком соотношеволяет сократить их расход на 30%. Редактор 0. Черниченко Заказ 5429/5 • ' • Составитель Е. Киселева ТехредМ.Гергель Корректор И. Пуска Тираж 525 . Подписное ВИИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г* Ужгород, ул. Проектная, 4
