П’єзоелектричний перетворювач механічних величин

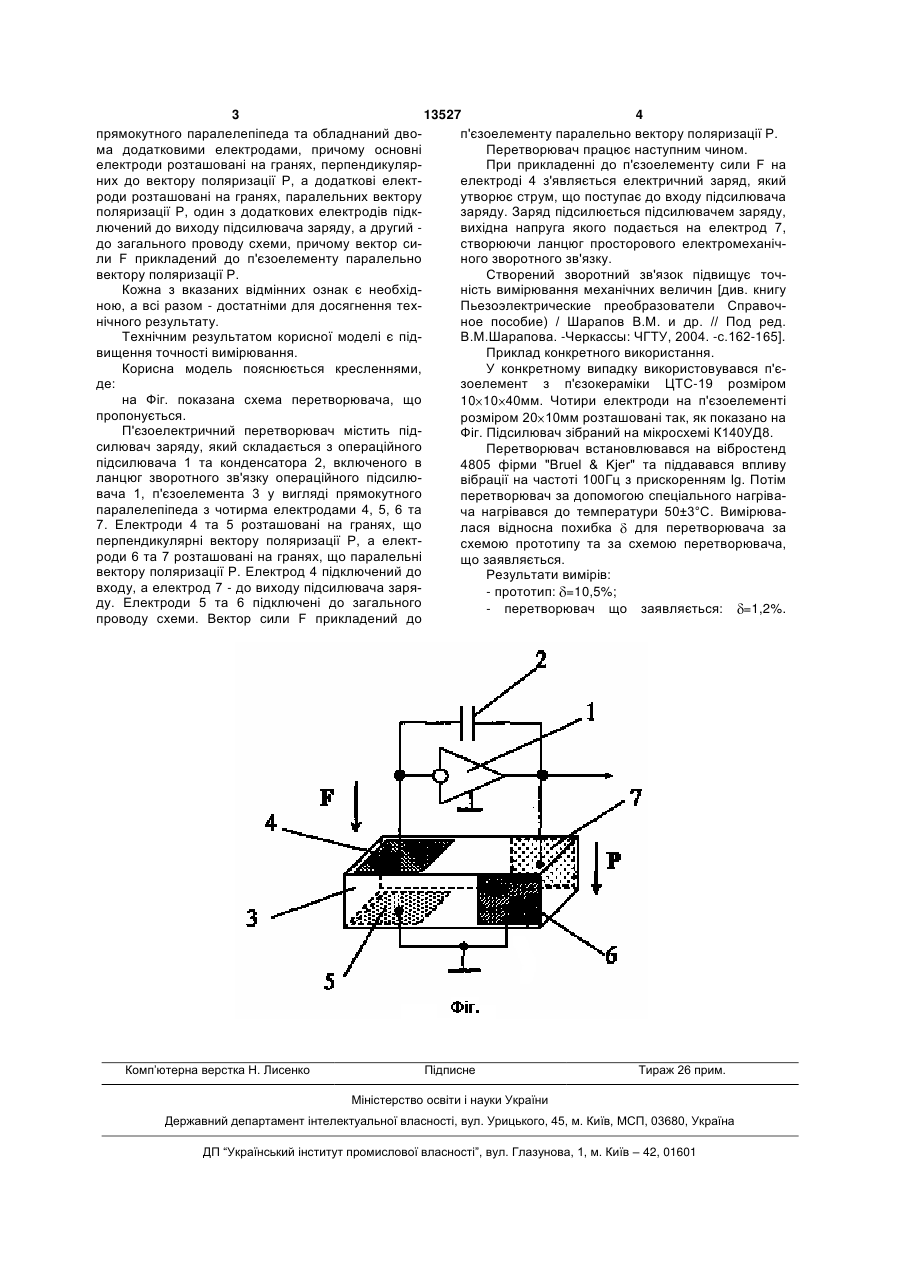

П’єзоелектричний перетворювач механічних величин, що містить підсилювач заряду, який складається з операційного підсилювача і конденсатора, включеного в ланцюг зворотного зв'язку операційного підсилювача, та п’єзоелемент з дво 3 13527 4 прямокутного паралелепіпеда та обладнаний двоп'єзоелементу паралельно вектору поляризації Р. ма додатковими електродами, причому основні Перетворювач працює наступним чином. електроди розташовані на гранях, перпендикулярПри прикладенні до п'єзоелементу сили F на них до вектору поляризації Р, а додаткові електелектроді 4 з'являється електричний заряд, який роди розташовані на гранях, паралельних вектору утворює струм, що поступає до входу підсилювача поляризації Р, один з додаткових електродів підкзаряду. Заряд підсилюється підсилювачем заряду, лючений до виходу підсилювача заряду, а другий вихідна напруга якого подається на електрод 7, до загального проводу схеми, причому вектор систворюючи ланцюг просторового електромеханічли F прикладений до п'єзоелементу паралельно ного зворотного зв'язку. вектору поляризації Р. Створений зворотний зв'язок підвищує точКожна з вказаних відмінних ознак є необхідність вимірювання механічних величин [див. книгу ною, а всі разом - достатніми для досягнення техПьезоэлектрические преобразователи Справочнічного результату. ное пособие) / Шарапов В.М. и др. // Под ред. Технічним результатом корисної моделі є підВ.М.Шарапова. -Черкассы: ЧГТУ, 2004. -с.162-165]. вищення точності вимірювання. Приклад конкретного використання. Корисна модель пояснюється кресленнями, У конкретному випадку використовувався п'єде: зоелемент з п'єзокераміки ЦТС-19 розміром на Фіг. показана схема перетворювача, що 10 10 40мм. Чотири електроди на п'єзоелементі пропонується. розміром 20 10мм розташовані так, як показано на П'єзоелектричний перетворювач містить підФіг. Підсилювач зібраний на мікросхемі К140УД8. силювач заряду, який складається з операційного Перетворювач встановлювався на вібростенд підсилювача 1 та конденсатора 2, включеного в 4805 фірми "Bruel & Kjer" та піддавався впливу ланцюг зворотного зв'язку операційного підсилювібрації на частоті 100Гц з прискоренням lg. Потім вача 1, п'єзоелемента 3 у вигляді прямокутного перетворювач за допомогою спеціального нагрівапаралелепіпеда з чотирма електродами 4, 5, 6 та ча нагрівався до температури 50±3°С. Вимірюва7. Електроди 4 та 5 розташовані на гранях, що лася відносна похибка для перетворювача за перпендикулярні вектору поляризації Р, а електсхемою прототипу та за схемою перетворювача, роди 6 та 7 розташовані на гранях, що паралельні що заявляється. вектору поляризації Р. Електрод 4 підключений до Результати вимірів: входу, а електрод 7 - до виходу підсилювача заря- прототип: =10,5%; ду. Електроди 5 та 6 підключені до загального - перетворювач що заявляється: =1,2%. проводу схеми. Вектор сили F прикладений до Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
