П’єзоелектричний перетворювач механічних величин

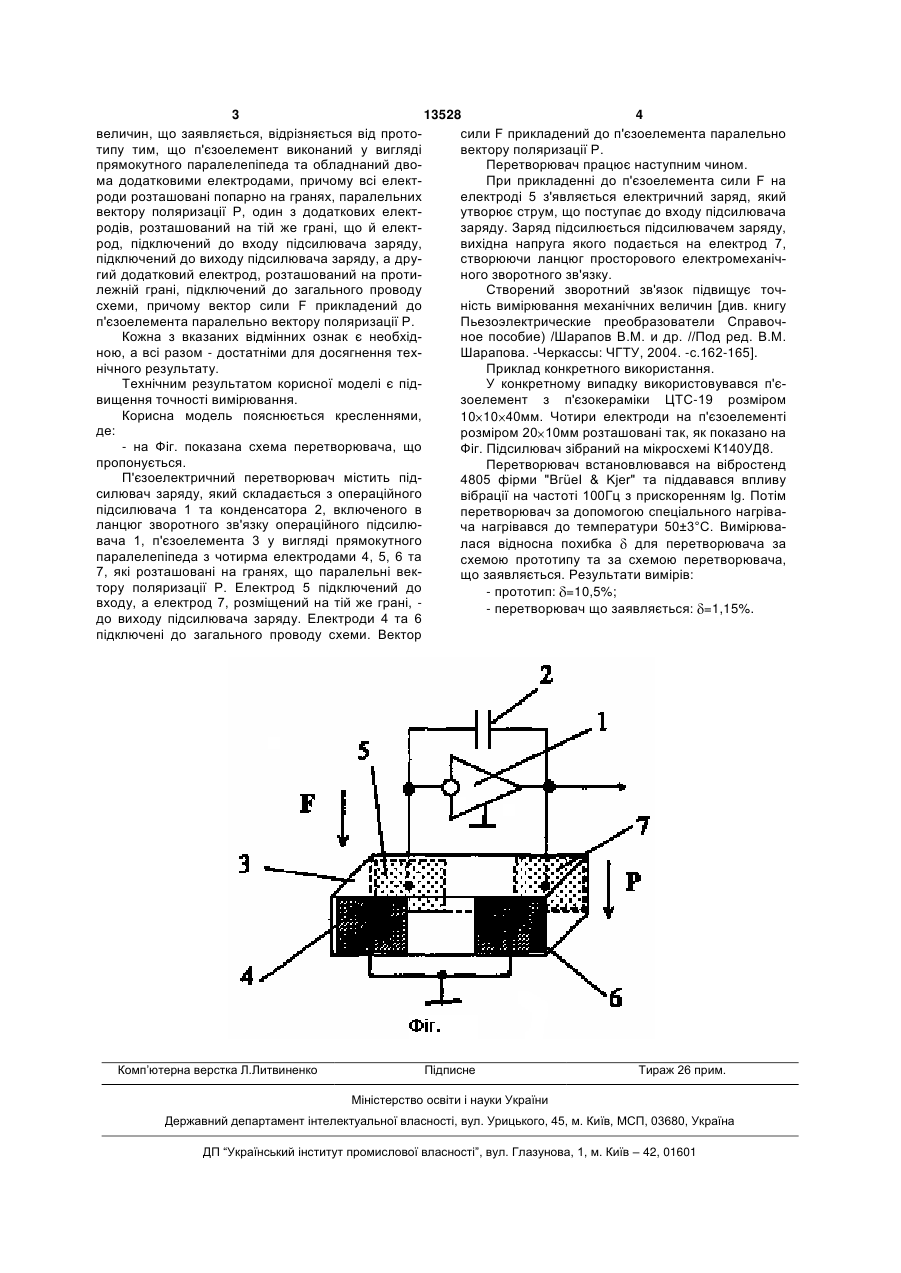

П’єзоелектричний перетворювач механічних величин, що містить підсилювач заряду, який складається з операційного підсилювача і конденсатора, включеного в ланцюг зворотного зв’язку операційного підсилювача, та п’єзоелемент з двома електродами, розташованими на протилежних 3 13528 4 величин, що заявляється, відрізняється від протосили F прикладений до п'єзоелемента паралельно типу тим, що п'єзоелемент виконаний у вигляді вектору поляризації Р. прямокутного паралелепіпеда та обладнаний двоПеретворювач працює наступним чином. ма додатковими електродами, причому всі електПри прикладенні до п'єзоелемента сили F на роди розташовані попарно на гранях, паралельних електроді 5 з'являється електричний заряд, який вектору поляризації Р, один з додаткових електутворює струм, що поступає до входу підсилювача родів, розташований на тій же грані, що й електзаряду. Заряд підсилюється підсилювачем заряду, род, підключений до входу підсилювача заряду, вихідна напруга якого подається на електрод 7, підключений до виходу підсилювача заряду, а друстворюючи ланцюг просторового електромеханічгий додатковий електрод, розташований на протиного зворотного зв'язку. лежній грані, підключений до загального проводу Створений зворотний зв'язок підвищує точсхеми, причому вектор сили F прикладений до ність вимірювання механічних величин [див. книгу п'єзоелемента паралельно вектору поляризації Р. Пьезоэлектрические преобразователи СправочКожна з вказаних відмінних ознак є необхідное пособие) /Шарапов В.М. и др. //Под ред. В.М. ною, а всі разом - достатніми для досягнення техШарапова. -Черкассы: ЧГТУ, 2004. -с.162-165]. нічного результату. Приклад конкретного використання. Технічним результатом корисної моделі є підУ конкретному випадку використовувався п'євищення точності вимірювання. зоелемент з п'єзокераміки ЦТС-19 розміром Корисна модель пояснюється кресленнями, 10 10 40мм. Чотири електроди на п'єзоелементі де: розміром 20 10мм розташовані так, як показано на - на Фіг. показана схема перетворювача, що Фіг. Підсилювач зібраний на мікросхемі К140УД8. пропонується. Перетворювач встановлювався на вібростенд П'єзоелектричний перетворювач містить під4805 фірми "ВгüеІ & Kjer" та піддавався впливу силювач заряду, який складається з операційного вібрації на частоті 100Гц з прискоренням lg. Потім підсилювача 1 та конденсатора 2, включеного в перетворювач за допомогою спеціального нагріваланцюг зворотного зв'язку операційного підсилюча нагрівався до температури 50±3°С. Вимірювавача 1, п'єзоелемента 3 у вигляді прямокутного лася відносна похибка для перетворювача за паралелепіпеда з чотирма електродами 4, 5, 6 та схемою прототипу та за схемою перетворювача, 7, які розташовані на гранях, що паралельні векщо заявляється. Результати вимірів: тору поляризації Р. Електрод 5 підключений до - прототип: =10,5%; входу, а електрод 7, розміщений на тій же грані, - перетворювач що заявляється: =1,15%. до виходу підсилювача заряду. Електроди 4 та 6 підключені до загального проводу схеми. Вектор Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
