П’єзоелектричний перетворювач механічних величин

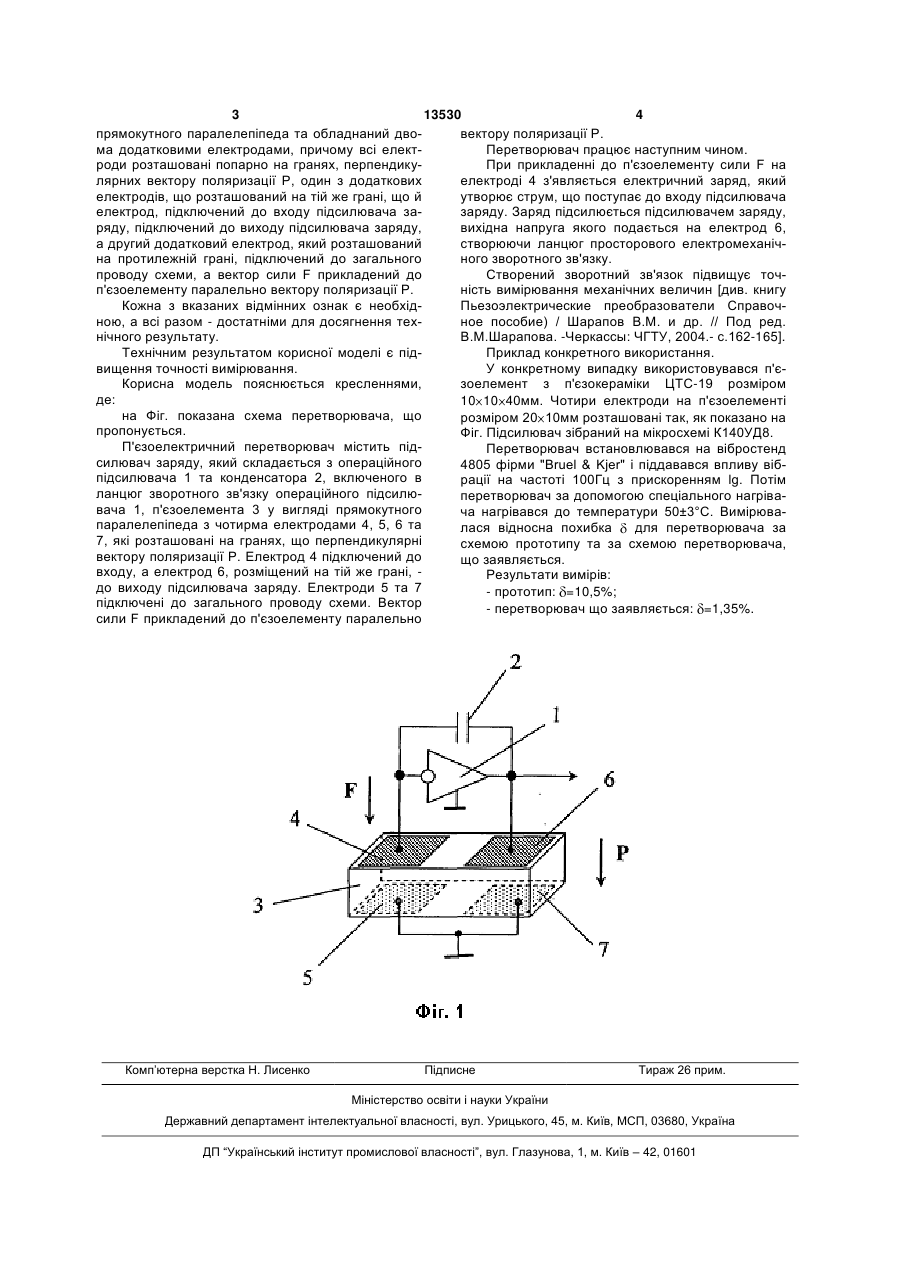

П’єзоелектричний перетворювач механічних величин, що містить підсилювач заряду, який складається з операційного підсилювача та конденсатора, включеного в ланцюг зворотного зв’язку операційного підсилювача, п’єзоелемент з 3 13530 4 прямокутного паралелепіпеда та обладнаний двовектору поляризації Р. ма додатковими електродами, причому всі електПеретворювач працює наступним чином. роди розташовані попарно на гранях, перпендикуПри прикладенні до п'єзоелементу сили F на лярних вектору поляризації Р, один з додаткових електроді 4 з'являється електричний заряд, який електродів, що розташований на тій же грані, що й утворює струм, що поступає до входу підсилювача електрод, підключений до входу підсилювача зазаряду. Заряд підсилюється підсилювачем заряду, ряду, підключений до виходу підсилювача заряду, вихідна напруга якого подається на електрод 6, а другий додатковий електрод, який розташований створюючи ланцюг просторового електромеханічна протилежній грані, підключений до загального ного зворотного зв'язку. проводу схеми, а вектор сили F прикладений до Створений зворотний зв'язок підвищує точп'єзоелементу паралельно вектору поляризації Р. ність вимірювання механічних величин [див. книгу Кожна з вказаних відмінних ознак є необхідПьезоэлектрические преобразователи Справочною, а всі разом - достатніми для досягнення техное пособие) / Шарапов В.М. и др. // Под ред. нічного результату. В.М.Шарапова. -Черкассы: ЧГТУ, 2004.- с.162-165]. Технічним результатом корисної моделі є підПриклад конкретного використання. вищення точності вимірювання. У конкретному випадку використовувався п'єКорисна модель пояснюється кресленнями, зоелемент з п'єзокераміки ЦТС-19 розміром де: 10 10 40мм. Чотири електроди на п'єзоелементі на Фіг. показана схема перетворювача, що розміром 20 10мм розташовані так, як показано на пропонується. Фіг. Підсилювач зібраний на мікросхемі К140УД8. П'єзоелектричний перетворювач містить підПеретворювач встановлювався на вібростенд силювач заряду, який складається з операційного 4805 фірми "Bruel & Kjer" і піддавався впливу вібпідсилювача 1 та конденсатора 2, включеного в рації на частоті 100Гц з прискоренням lg. Потім ланцюг зворотного зв'язку операційного підсилюперетворювач за допомогою спеціального нагрівавача 1, п'єзоелемента 3 у вигляді прямокутного ча нагрівався до температури 50±3°С. Вимірювапаралелепіпеда з чотирма електродами 4, 5, 6 та лася відносна похибка для перетворювача за 7, які розташовані на гранях, що перпендикулярні схемою прототипу та за схемою перетворювача, вектору поляризації Р. Електрод 4 підключений до що заявляється. входу, а електрод 6, розміщений на тій же грані, Результати вимірів: до виходу підсилювача заряду. Електроди 5 та 7 - прототип: =10,5%; підключені до загального проводу схеми. Вектор - перетворювач що заявляється: =1,35%. сили F прикладений до п'єзоелементу паралельно Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
