Спосіб вимірювання амплітуди синусоїдального сигналу
Номер патенту: 13542
Опубліковано: 17.04.2006
Автори: Петрушак Оксана Михайлівна, Петрушак Володимир Степанович
Формула / Реферат
Спосіб вимірювання амплітуди, що включає порівняння її з опорною напругою і перетворення цифрового коду у відповідне значення опорної напруги, який відрізняється тим, що за один період порівняльна напруга знижується на один рівень, що відповідає зменшенню двійкового коду на вході цифро-аналогового перетворювача на одиницю, а амплітуда вимірюваного сигналу визначається за формулою:
,
де U0 - максимальна напруга на виході цифро-аналогового перетворювача;
n - кількість розрядів цифро-аналогового перетворювача;
x - кількість періодів порівняння.
Текст

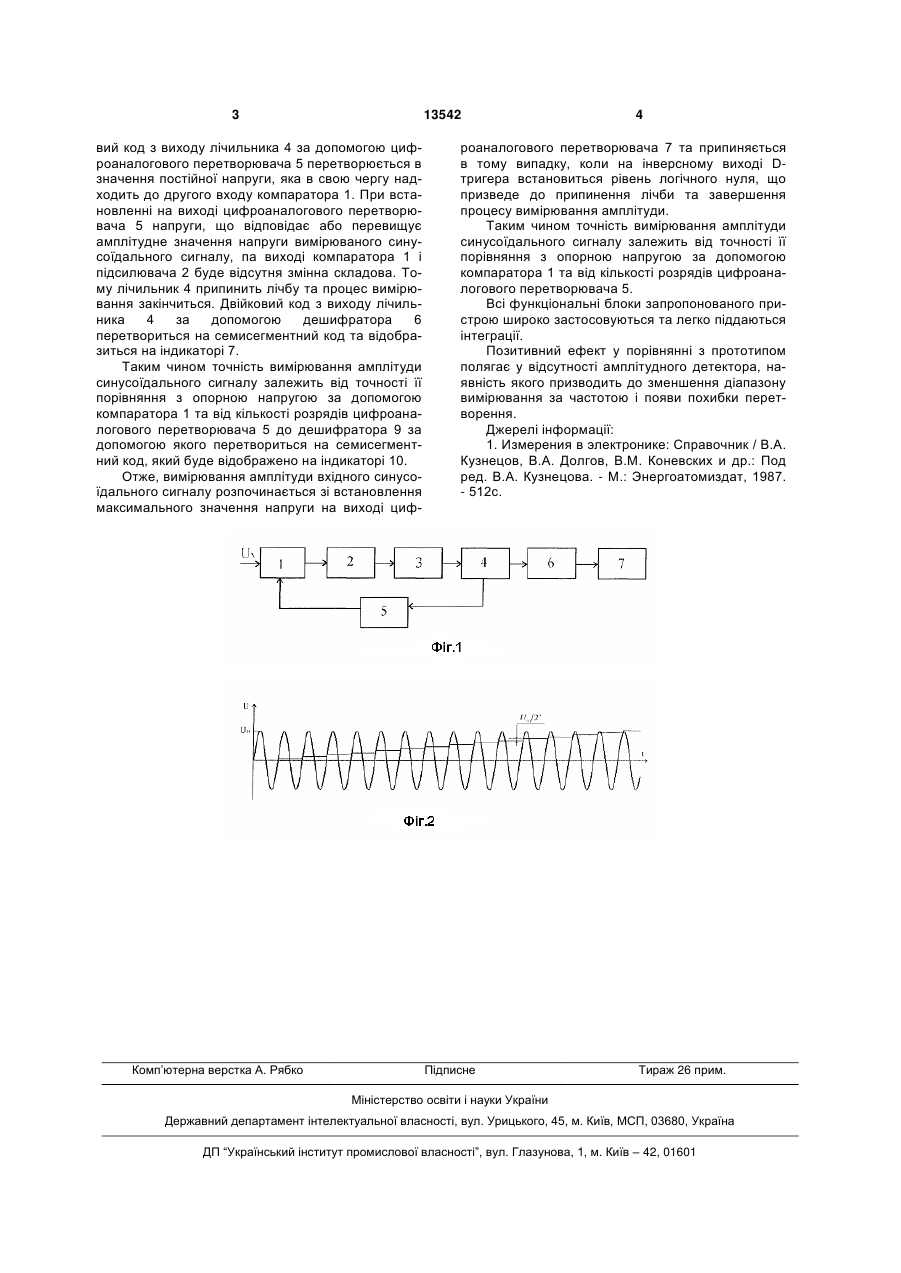

Спосіб вимірювання амплітуди, що включає порівняння її з опорною напругою і перетворення цифрового коду у відповідне значення опорної напруги, який відрізняється тим, що за один період порівняльна напруга знижується на один рі 3 13542 вий код з виходу лічильника 4 за допомогою цифроаналогового перетворювача 5 перетворюється в значення постійної напруги, яка в свою чергу надходить до другого входу компаратора 1. При встановленні на виході цифроаналогового перетворювача 5 напруги, що відповідає або перевищує амплітудне значення напруги вимірюваного синусоїдального сигналу, па виході компаратора 1 і підсилювача 2 буде відсутня змінна складова. Тому лічильник 4 припинить лічбу та процес вимірювання закінчиться. Двійковий код з виходу лічильника 4 за допомогою дешифратора 6 перетвориться на семисегментний код та відобразиться на індикаторі 7. Таким чином точність вимірювання амплітуди синусоїдального сигналу залежить від точності її порівняння з опорною напругою за допомогою компаратора 1 та від кількості розрядів цифроаналогового перетворювача 5 до дешифратора 9 за допомогою якого перетвориться на семисегментний код, який буде відображено на індикаторі 10. Отже, вимірювання амплітуди вхідного синусоїдального сигналу розпочинається зі встановлення максимального значення напруги на виході циф Комп’ютерна верстка А. Рябко 4 роаналогового перетворювача 7 та припиняється в тому випадку, коли на інверсному виході Dтригера встановиться рівень логічного нуля, що призведе до припинення лічби та завершення процесу вимірювання амплітуди. Таким чином точність вимірювання амплітуди синусоїдального сигналу залежить від точності її порівняння з опорною напругою за допомогою компаратора 1 та від кількості розрядів цифроаналогового перетворювача 5. Всі функціональні блоки запропонованого пристрою широко застосовуються та легко піддаються інтеграції. Позитивний ефект у порівнянні з прототипом полягає у відсутності амплітудного детектора, наявність якого призводить до зменшення діапазону вимірювання за частотою і появи похибки перетворення. Джерелі інформації: 1. Измерения в электронике: Справочник / В.А. Кузнецов, В.А. Долгов, В.М. Коневских и др.: Под ред. В.А. Кузнецова. - М.: Энергоатомиздат, 1987. - 512с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for measuring sine signal amplitude
Назва патенту російськоюСпособ измерения амплитуды синусоидального сигнала
МПК / Мітки
МПК: G01R 19/04
Мітки: спосіб, сигналу, вимірювання, синусоїдального, амплітуди
