Пристрій для формування виробів з бетонних сумішей

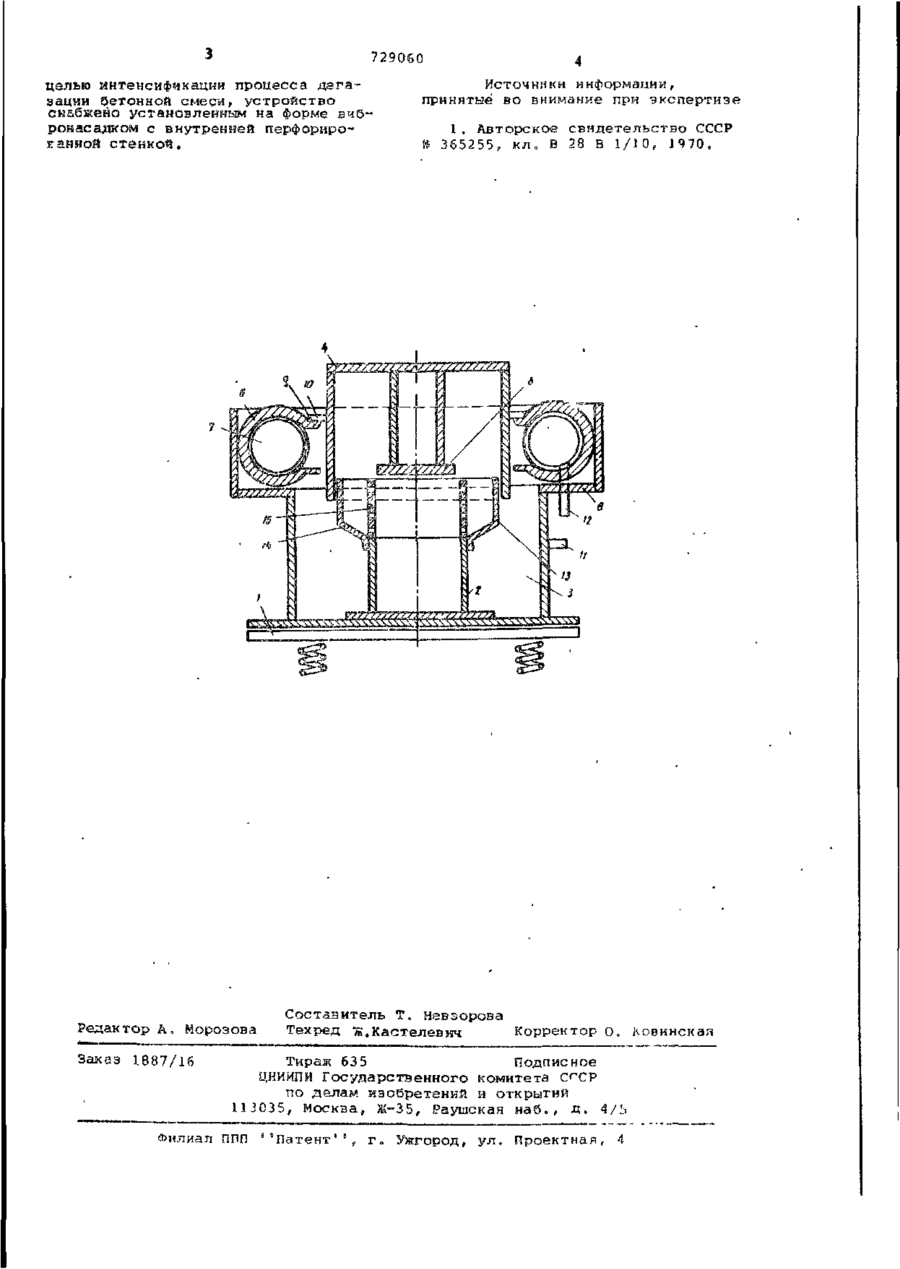

Союз Советских Социалистических Республик (11) (61) Дополнительное к авт. свид-ву № 365255 (22) Заявлено 19.06.78 (21) 2630142/29-33 В 28 В 1/10 с присоединением заявки № — (осударственный комитет СССР по делам изобретений и открытий (23) Приоритет — Опубликовано 25.04В0. Бюллетень № 15 Дата опубликования описания (72) Автор изобретения (71) Заявитель . Кл. 2 В.И. Гуйтур Одесский инженерно-строительный (54) 280480 (53)УДКббб.97. . 0 3 3 . 1 (088.8) институт УСТРОЙСТВО ДЛЯ ФОРМОВАНИЯ ИЗДЕЛИЙ ИЗ БЕТОННЫХ СМЕСЕЙ 1 Изобретение относится к устройствам для формования изделий из бетонных смесей, применяемых в промышленности строительных материалов . Иэ основного а в т . с в . № 365255 и з вестно устройство для формования и з делий из бетонных смесей, содержащее виброплощадку с установленной на ней формой и вакуумной камерой, в верхней части которой закреплен приводной штамп [ 1 ] . Недостатком известного устройства является невозможность полной д е г а з а ции бетонной смеси. Целью изобретения является интен- 15 сификация процесса дегазации бетонной смеси. Это достигается тем, что предлагаемое устройство снабжено установленным на форме вибронасадком с внут- 20 ренней перфорированной с т е н к о й . На чертеже показано устройство, поперечный р а з р е з . Устройство состоит из вибропло25 щадки 1, на которую устанавливают форму 2, находящуюся в вакуумной к а мере 3 с подвижной крышкой 4 и штампом 5 с пневмоприводом е г о вертикального перемещения, который состоит иэ покрышки 6 с резиновой камерой 7, 30 опертой на выступ 8 стенки вакуумной камеры 3 , На внутренний обод 9 покрышки опирается металлическое кольцо 10 крышки 4 . В вакуумную камеру вмонтированы штуцер 1 1 , присоединенный к вакуумному насосу. Резиновая камера 7 через штуцер 12 соединена с компрессором. На форму устанавливают вибронасадок 1 3 , представляющий собой сварную конструкцию в виде бункера с наружной стенкой 14 и внутренней перфорированной стенкой 1 5 . Устройство работает следующим образом. На форму 2 устанавливают вибронасадок 1 3 . После герметизации камеры производится вакуумирование смеси. Далее, в процессе вибрирования, б е тонная смесь просыпается через о т верстие внутренней стенки 15 вибронасадка в форму и дополнительно д е г а з и р у е т с я , освобождаясь от защемленного воздуха между твердыми частицами. Плотность бетонной массы у в е личивается, что позволяет повысить прочность бетона. Формула изобретения Устройство для формования изделий иэ бетонных смесей по авт .ев.№365255, о т л н ч а ю щ е е с я тем, что с з 729060 целью интенсификации процесса дегазации бетонной смеси, устройство снабжено установленным на форме аибронасадаом с внутренней перфорированной стенкой„ Редактор А, Морозова Заказ 1887/16 Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР № 365255, кл„ В 28 В 1/10, 1970. Составитель Т, Невзорова Техред Ж.Кастелевич Корректор о, Новинская . к 635 Подписное ЦНИИПИ Государственного комитета С^СР по делам изобретений и открытий 113035, Москва, Ж-3 5, Раушская н а б . , д . 4/Ь Филиал П П ' ' П а т е н т 1 П , ул„ Проектная, 4
