Стенд для визначення максимальних кутів повороту напрямних колес трактору

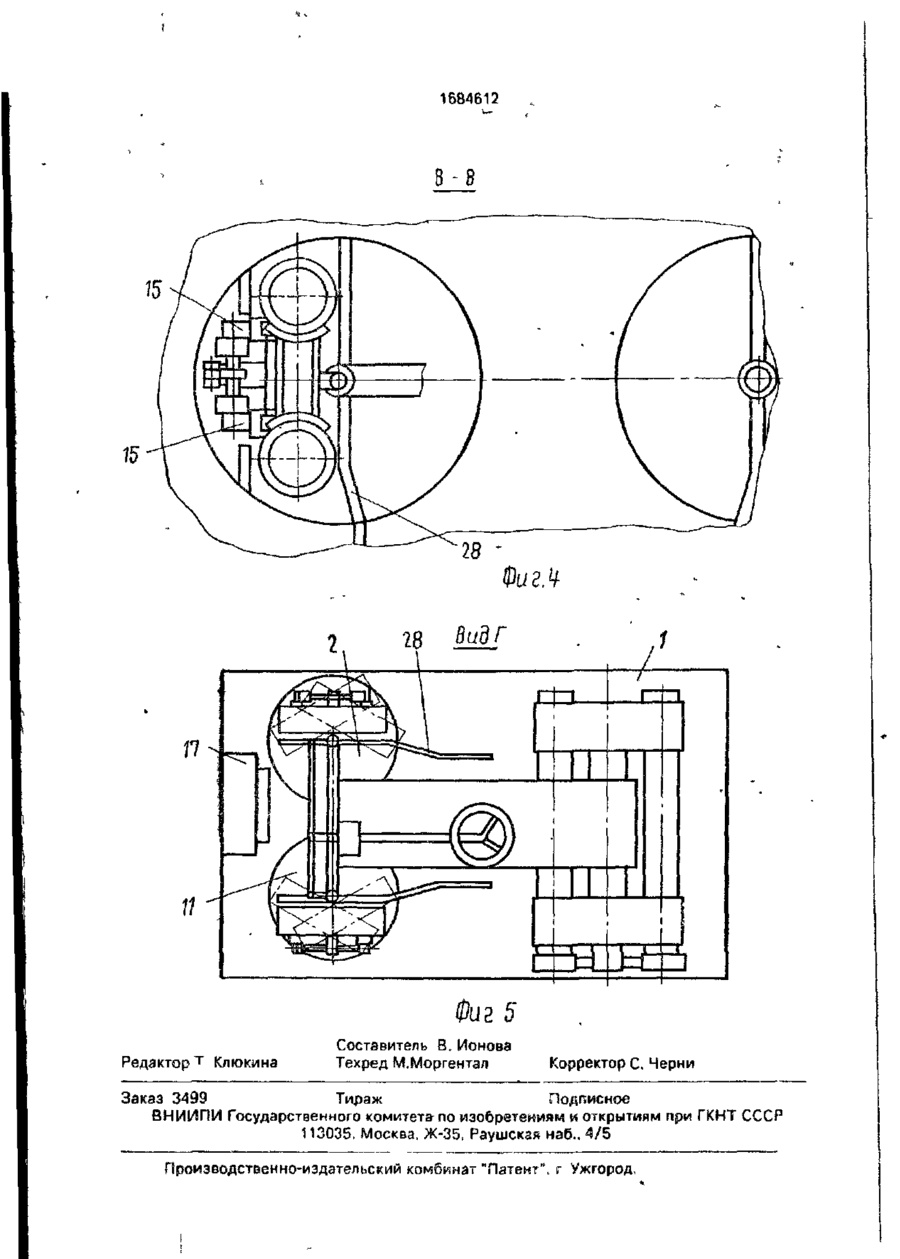

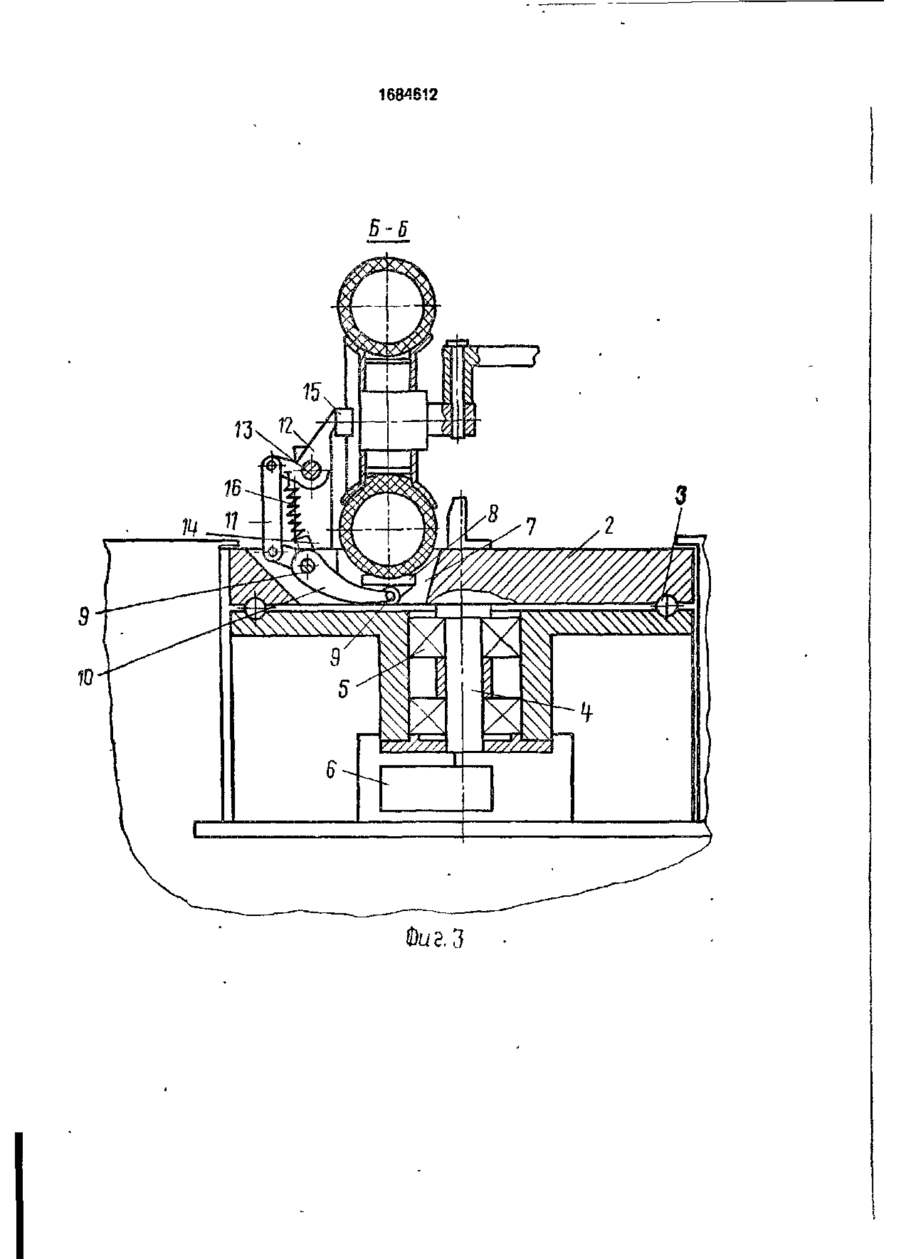

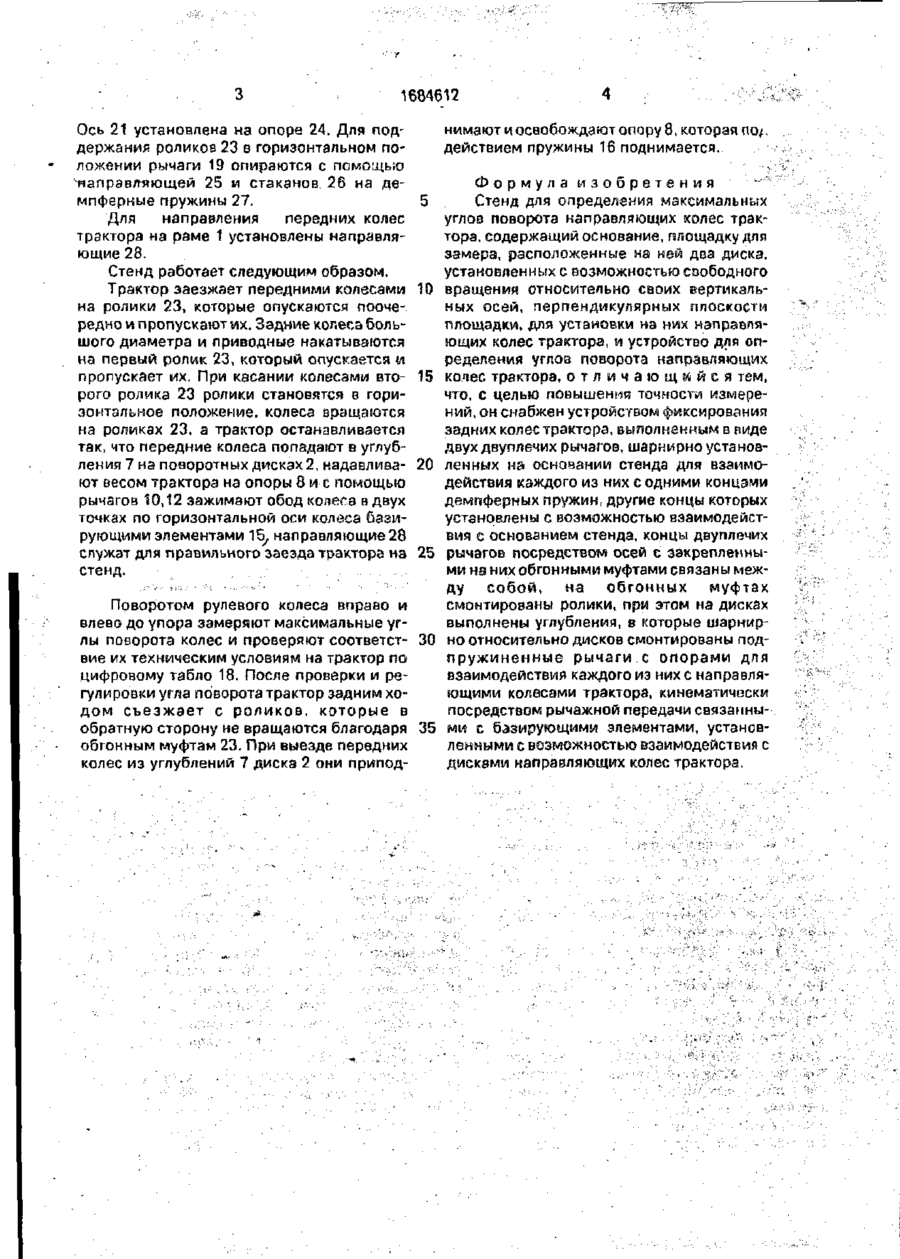

Изобретение относится к машиностроению, в частности к стендам для определения максимальных углов поворота направляющих колес трактора Цель изобретения повышение точности измерения. Стенд содержит поворотные диски 2, снабженных устройствами фиксации передних колес. каждое из которых выполнено в виде опоры на осях, и рычаг, кинематически связанный с базирующими элементами взаимодейст вующими с дисками колес. Для точной установки трактора на раме предложено устройство фиксирования задних колес, содержащее два двуплечих рычага 19, установленных на оси 20, опирающихся на демпферные пружины 27 и снабженных spaщающммися ролмкамм с об'ониыми мурта ми При заезде трактора на стенд е'о направляющие колеса фиксируются на г оворотныхдисках2 при помощи базирующих элементов, а ведущие задние колеса устанавливаются на вращающихся роликах, В этом положении поворотом рулевого колеса производится замер максимальных углов поворота направляющих колес трактора. 5 ил. Изобретение относится к машиностроению, в частности к стендам для определении максимальных углов поворота направляющих колес транспортного средства Целью изобретения является повышение точности измерений. На фиг.1 изображено устройство, общий вид; на фиг.2 - сечение А-А на фиг. 1; на фиг.З - сечение Б-Б на фиг.1; на фиг.4 сечение В-В на фиг.1; на фиг.5 - вид по стрелке Г на фиг 1 Стенд дли определена максимальным угпов поворота направляющий колес трактора имеет раму 1, на которой установлены два поаоротиых дг^ска 2 на опорах 3 качения с валами 4 на подшипниках 5. Из концах валоэ 4 установлены датчики б угповых перемещений. Поворотные д^ски 2 имеют ys~ яубления 7, расположенные на расстоянии "от оси диска, равном расстоянию от оси колеса трактора до его оси поворота. В углублении 7 установлены опор t 3 на осях 9 и рычаг 10. Рычаг 10 соединен ivoPI 11 с вторым двуплечим рычагом 32, ось *3 которого установлена в опоре 14. На конце рычага установлены два базирующих элемента 15, которые опираются пр!/! контроле на кромку диска колеса, Для возврата опоры 8 в исходное положение установлена пружина 16 На рэме \ установлен пульт 17 управления с •^фровым табло 18. Устройство длч фиксации задних колес гракторг состоит мз двух двуплечих рычагов 19, установленных из оси 20, На концах рычагоа 19 установлены оси 21, в которы> закреплены обгонные £\чуфты 22 и ролики 23 • * * • 1684612 Ось 21 установлена на опоре 24, Для поддержания роликов 23 в горизонтальном положении рычаги 19 опираются с помощью Направляющей 25 и стаканов 26 на демпферные пружины 27. Для направления передних колес трактора на раме 1 установлены направляющие 28. Стенд работает следующим образом. Трактор заезжает передними колесами на ролики 23, которые опускаются поочередно и пропускают их. Задние колеса большого диаметра и приводные накатываются на первый ролик 23, который опускается и пропускает их. При касании колесами второго ролика 23 ролики становятся в горизонтальное положение, колеса вращаются на роликах 23, а трактор останавливается так, что передние колеса попадают в углубления 7 на поворотных дисках 2, надавливают весом трактора на опоры 8 и с помощью рычагов 10,12 зажимают обод колеса в двух точках по горизонтальной оси колеса базирующими элементами 15, направляющие 28 служат для правильного заезда трактора на стенд. нимают и освобождают опору 8, которая по/, действием пружины 16 поднимается.. 5 10 15 20 25 Поворотом рулевого колеса вправо и влево до упора замеряют максимальные углы поворота колес и проверяют соответст- 30 вие их техническим условиям на трактор по цифровому табло 18. После проверки и регулировки угла поворота трактор задним ходом съезжает с роликов, которые в обратную сторону не вращаются благодаря 35 обгонным муфтам 23. При выезде передних колес из углублений 7 диска 2 они припод Формула изобретения Стенд для определения максимальных углов поворота направляющих колес трактора, содержащий основание, площадку для замера, расположенные на ней два диска, установленных с возможностью свободного вращения относительно своих вертикальных осей, перпендикулярных плоскости площадки, для установки на них направляющих колес трактора, и устройство для определения углов поворота направляющих колес трактора, о т л и ч а ю щ и й с я тем, что, с целью повышения точности измерений, он снабжен устройством фиксирования задних колес трактора, выполненным в виде двух двуплечих рычагов, шарнирно установленных на основании стенда для взаимодействия каждого из них с одними концами демпферных пружин, другие концы которых установлены с возможностью взаимодействия с основанием стенда, концы двуплечих рычагов посредством осей с закрепленными нэ них обгонными муфтами связаны между собой, на обгонных муфтах смонтированы ролики, при этом на дисках выполнены углубления, в которые шарнирно относительно дисков смонтированы подпружиненные рычаги.с опорами для взаимодействия каждого из них с направляющими колесами трактора, кинематически посредством рычажной передачи связанными с базирующими элементами, установленными с возможностью взаимодействия с дисками направляющих колес трактора. 1684612 18 / / /У/ f / / / / ////У ////////У/У Фиг.2 / • * — — . 7Т7~7 Т7~7 1684612 Б-В З 1681612 8-8 28 Фи г. Ц 2 r 28 ML Фиг 5 Редактор т Клюкинз Составитель В. Ионова Техред М.Моргентал Корректор С. Черни Заказ 3499 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г Ужгород.
