Компенсатор системи рідинного охолодження

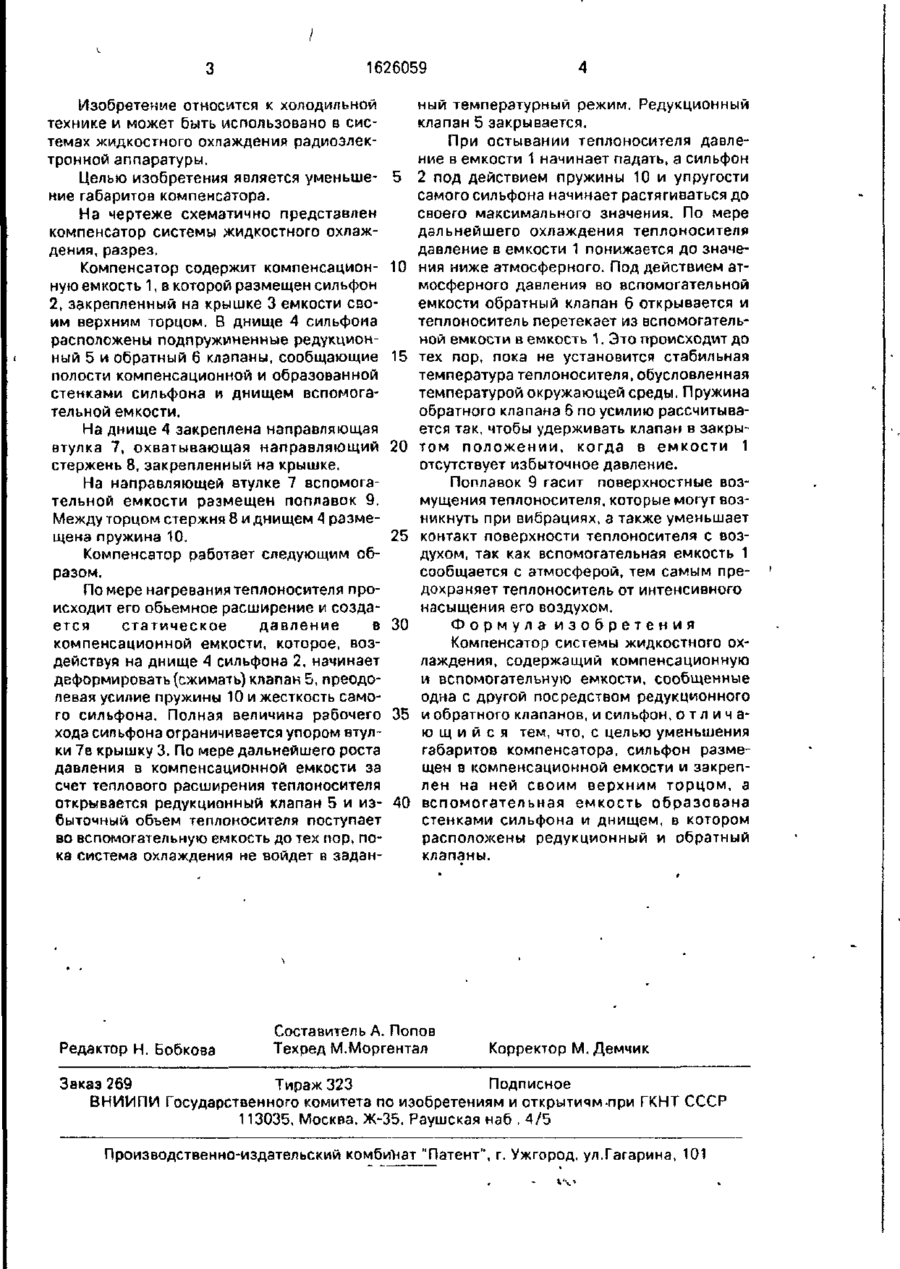

Изобретение относится к холодильной технике и может быть использовано в систе мах жидкостного охлаждения радиоэлектронной аппаратуры. Целью изобретения является уменьшение габаритов компенсатора Для этого сильфом 2 закреплен на крышке 3 компенсационной емкости 1 своим верхним торцом, а в днище сильфона расположены редукционный 5 и обратный 6 клапаны Такое выполнение позволяет использовать полость сильфона а качестве вспомогательной емкости для теплоносителя после сжатия сильфона теплоносителем на полную величину рабочего хода. 1 ил О» о ел о 1626059 Изобретение относится к холодильной технике и может быть использовано в системах жидкостного охлаждения радиоэлектронной аппаратуры. Целью изобретения является уменьше- 5 ние габаритов компенсатора. На чертеже схематично представлен компенсатор системы жидкостного охлаждения, разрез. Компенсатор содержит компенсацион- 10 ную емкость 1, в которой размещен сильфон 2, закрепленный на крышке 3 емкости своим верхним торцом. В днище 4 сильфона расположены подпружиненные редукционный 5 и обратный 6 клапаны, сообщающие 15 полости компенсационной и образованной стенками сильфона и днищем вспомогательной емкости. На днище 4 закреплена направляющая втулка 7, охватывающая направляющий 20 стержень 8, закрепленный на крышке. На направляющей втулке 7 вспомогательной емкости размещен поплавок 9. Между торцом стержня 8 и днищем 4 размещена пружина 10. 25 Компенсатор работает следующим образом. По мере нагревания теплоносителя происходит его обьемное расширение и создается статическое давление в 30 компенсационной емкости, которое, воздействуя на днище 4 сильфона 2, начинает деформировать (сжимать) клапан 5, преодолевая усилие пружины 10 и жесткость самого сильфона. Полная величина рабочего 35 хода сипьфона ограничивается упором втулки 7в крышку 3. По мере дальнейшего роста давления в компенсационной емкости за счет теплового расширения теплоносителя открывается редукционный клапан 5 и из- 40 быточный объем теплоносителя поступает во вспомогательную емкость до тех пор, пока система охлаждения не войдет в задан Редактор Н. Бобкова ный температурный режим. Редукционный клапан 5 закрывается. При остывании теплоносителя давление в емкости 1 начинает падать, а сильфон 2 под действием пружины 10 и упругости самого сильфона начинает растягиваться до своего максимального значения. По мере дальнейшего охлаждения теплоносителя давление в емкости 1 понижается до значения ниже атмосферного. Под действием атмосферного давления во вспомогательной емкости обратный клапан б открывается и теплоноситель перетекает из вспомогательной емкости в емкость 1. Это происходит до тех пор, пока не установится стабильная температура теплоносителя, обусловленная температурой окружающей среды. Пружина обратного клапана 6 по усилию рассчитывается так, чтобы удерживать клапан в закрытом положении, когда в емкости 1 отсутствует избыточное давление. Поплавок 9 гасит поверхностные возмущения теплоносителя, которые могут возникнуть при вибрациях, а также уменьшает контакт поверхности теплоносителя с воздухом, так как вспомогательная емкость 1 сообщается с атмосферой, тем самым предохраняет теплоноситель от интенсивного насыщения его воздухом. Формулаизобретения Компенсатор системы жидкостного охлаждения, содержащий компенсационную и вспомогательную емкости, сообщенные одна с другой посредством редукционного и обратного клапанов, и сильфон, о т л и ч а ю щ и й с я тем, что, с целью уменьшения габаритов компенсатора, сильфон размещен в компенсационной емкости и закреплен на ней своим верхним торцом, а вспомогательная емкость образована стенками сильфона и днищем, в котором расположены редукционный и обратный клапаны. Составитель А. Попов Техред М.Моргентал Корректор М. Демчик Заказ 269 Тираж 323 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям-при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
