Контейнер для заморожування дрібних біологічних об’єктів
Номер патенту: 13667
Опубліковано: 25.04.1997
Автори: Новіков Олександр Миколайович, Олійник Сергій Тимофійович
Формула / Реферат
Контейнер для замораживания мелких биологических объектов, содержащий корпус, отличающийся тем, что, с целью повышения вероятности получения сверхвысоких скоростей охлаждения, корпус выполнен в виде винтовой пружины из материала с высокой теплопроводностью, одни из торцевых витков которой смещены к оси пружины,
Текст

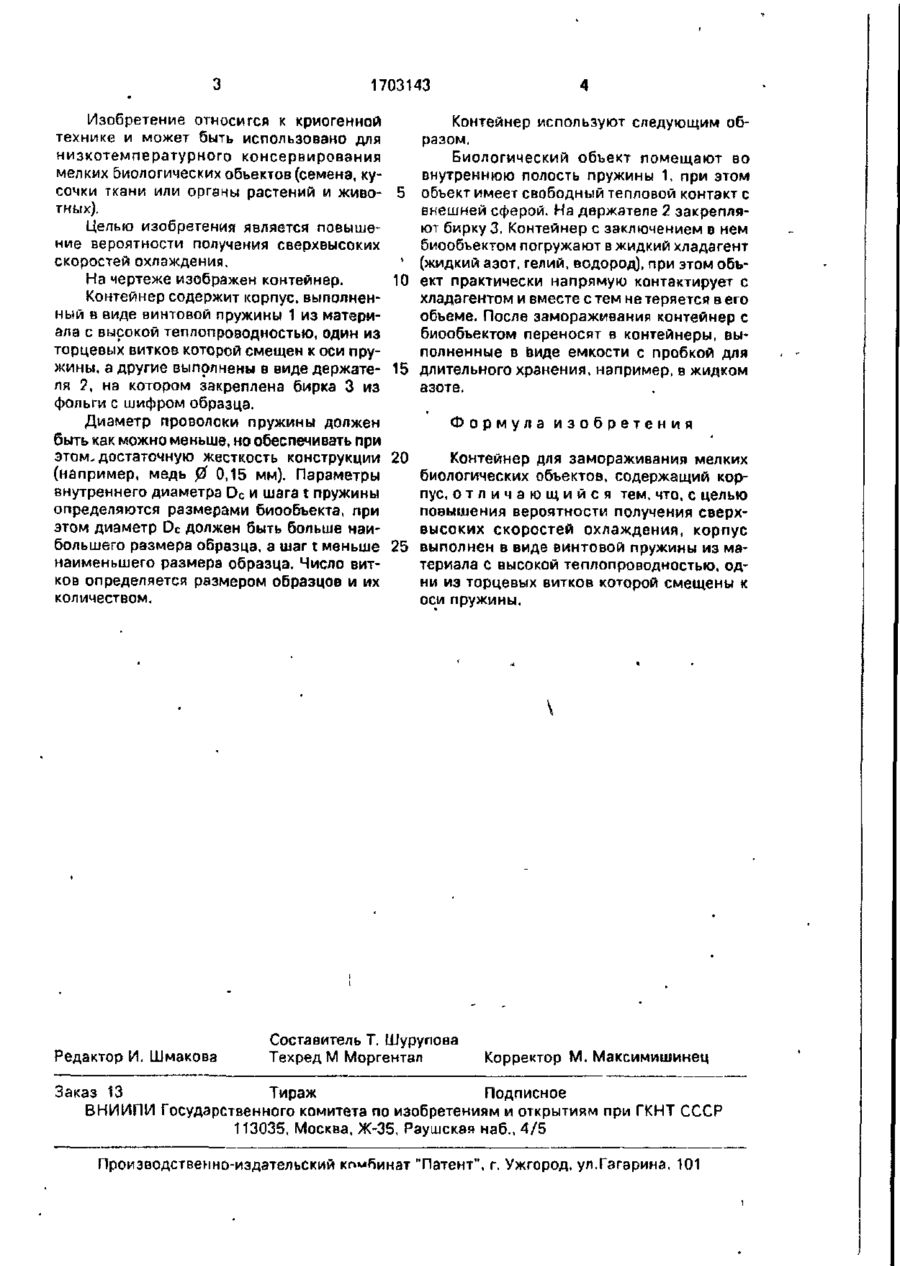

Изобретение относится к криогенной технике и позволяет повысить вероятность возможности получения сверхвысоких скоростей охлаждения. Для этого корпус контейнера выполнен в виде винтовой пружины 1, один из торцовых витков которой смещен к оси пружины, 1 ил. о со > 1703143 Изобретение относится к криогенной технике и может быть использовано для низкотемпературного консервирования мелких биологических объектов (семена, кусочки ткани или органы растений и животньгх). Целью изобретения является повышение вероятности получения сверхвысоких скоростей охлаждения. На чертеже изображен контейнер. Контейнер содержит корпус, выполненный в виде винтовой пружины 1 из материала с высокой теплопроводностью, один из торцевых витков которой смещен к оси пружины, а другие выполнены в виде держателя 2, на котором закреплена бирка 3 из фольги с шифром образца. Диаметр проволоки пружины должен быть как можно меньше, но обеспечивать при этом, достаточную жесткость конструкции (например, медь 0 0,15 мм). Параметры внутреннего диаметра D c и шага т. пружины определяются размерами биообъекта, при этом диаметр D c должен быть больше наибольшего размера образца, а шаг t меньше наименьшего размера образца. Число витков определяется размером образцов и их количеством. Редактор И. Шмакова 5 ' 10 15 Контейнер используют следующим образом. Биологический объект помещают во внутреннюю полость пружины 1, при этом объект имеет свободный тепловой контакт с внешней сферой. На держателе 2 закрепляют бирку 3. Контейнер с заключением в нем биообъектом погружают в жидкий хладагент (жидкий азот, гелий, водород), при этом объект практически напрямую контактирует с хладагентом и вместе с тем не теряется в его объеме. После замораживания контейнер с биообъектом переносят в контейнеры, выполненные в виде емкости с пробкой для длительного хранения, например, в жидком азоте. Формула изобретения 20 Контейнер для замораживания мелких биологических объектов, содержащий корпус, о т л и ч а ю щ и й с я тем, что, с целью повышения вероятности получения сверхвысоких скоростей охлаждения, корпус 25 выполнен в виде винтовой пружины из материала с высокой теплопроводностью, одни из торцевых витков которой смещены к оси пружины. Составитель Т. Шурупова Техред М Моргентал Корректор М. Максимишинец Заказ 13 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101
ДивитисяДодаткова інформація
Назва патенту англійськоюFreezing container for small biological objects
Автори англійськоюNovikov Oleksandr Mykolaiovych, Oliinyk Serhii Туmоfііоvусh
Назва патенту російськоюКонтейнер для замораживания мелких биологических объектов
Автори російськоюНовиков Александр Николаевич, Олейник Сергей Тимофеевич
МПК / Мітки
Мітки: контейнер, заморожування, дрібних, об'єктів, біологічних
