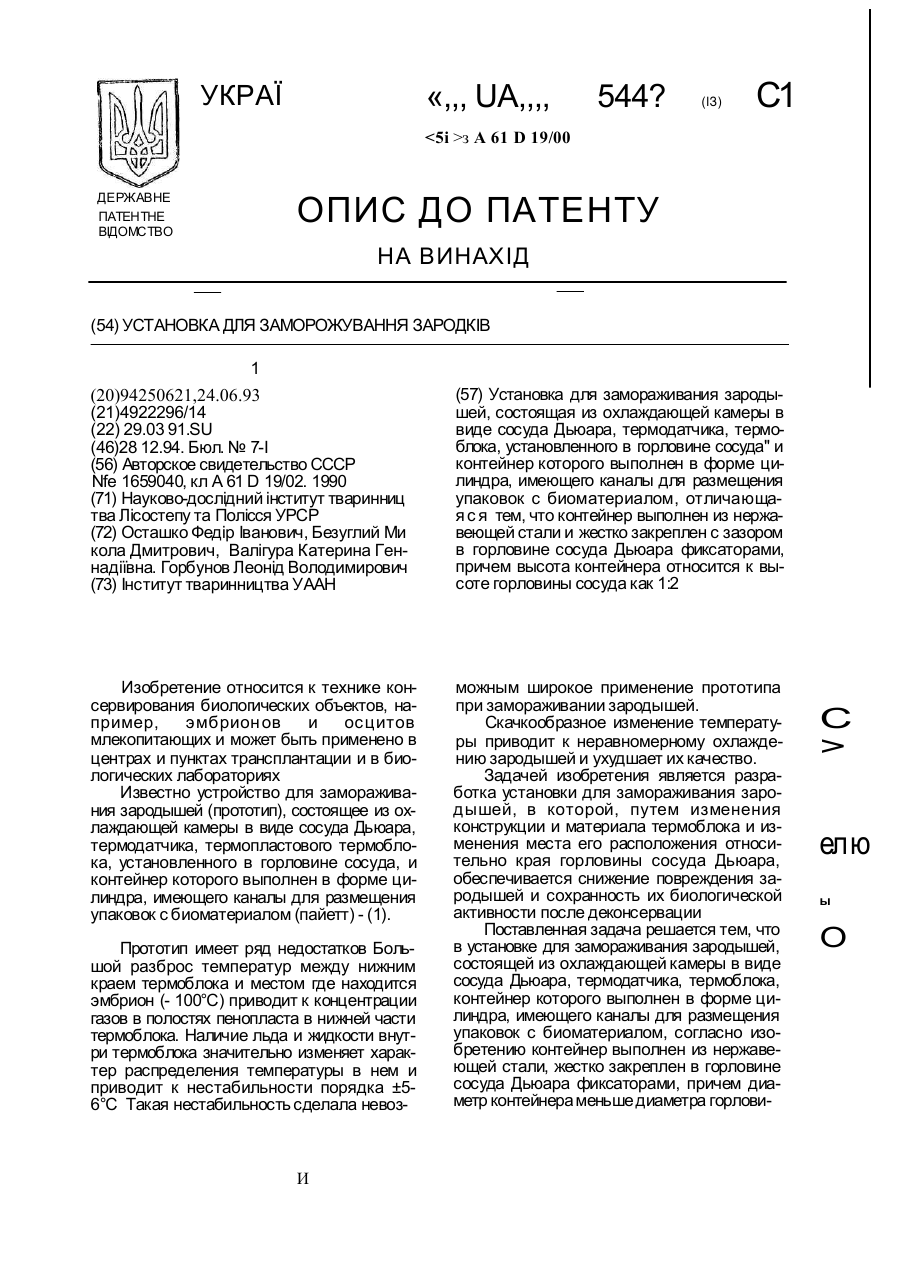

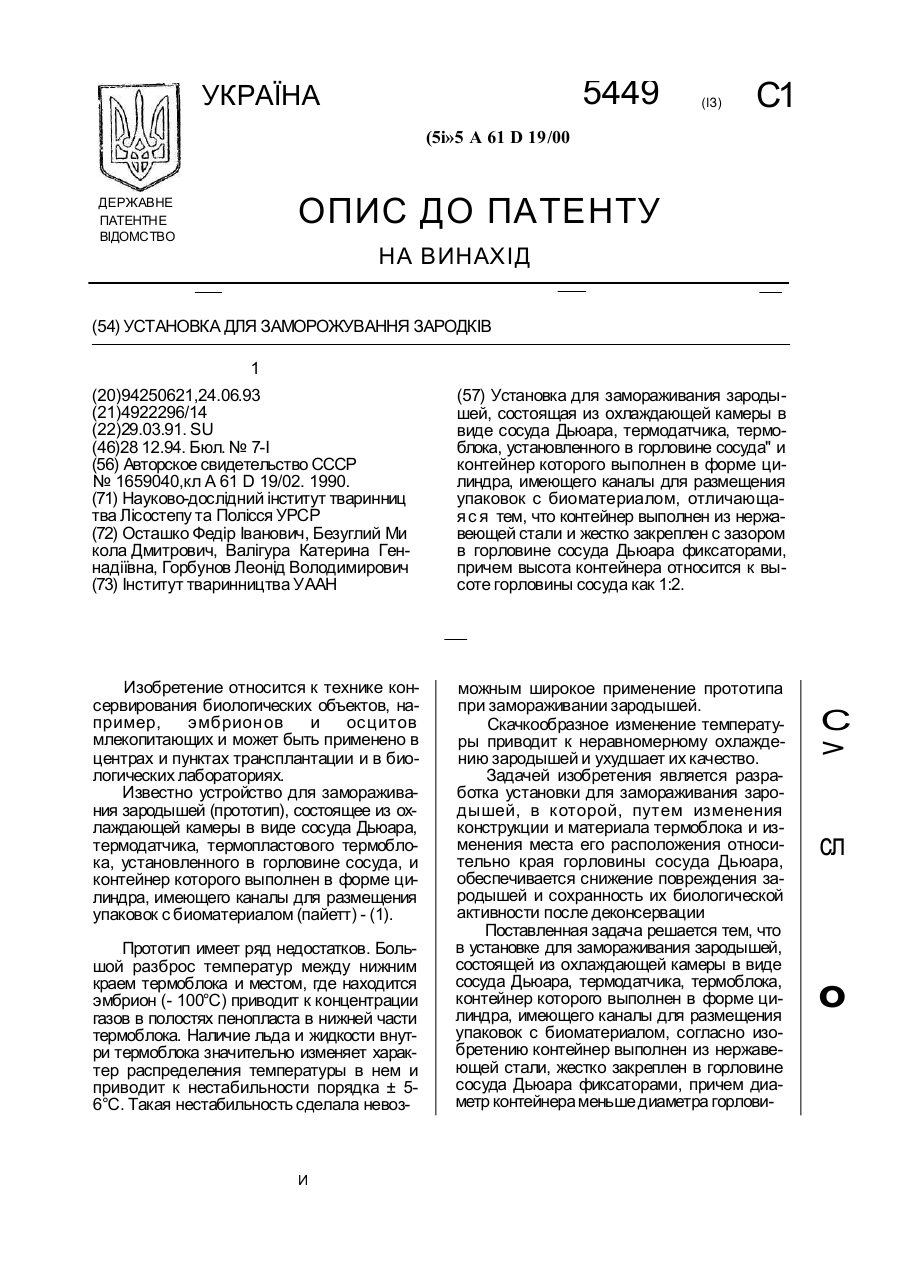

Установка для заморожування зародків

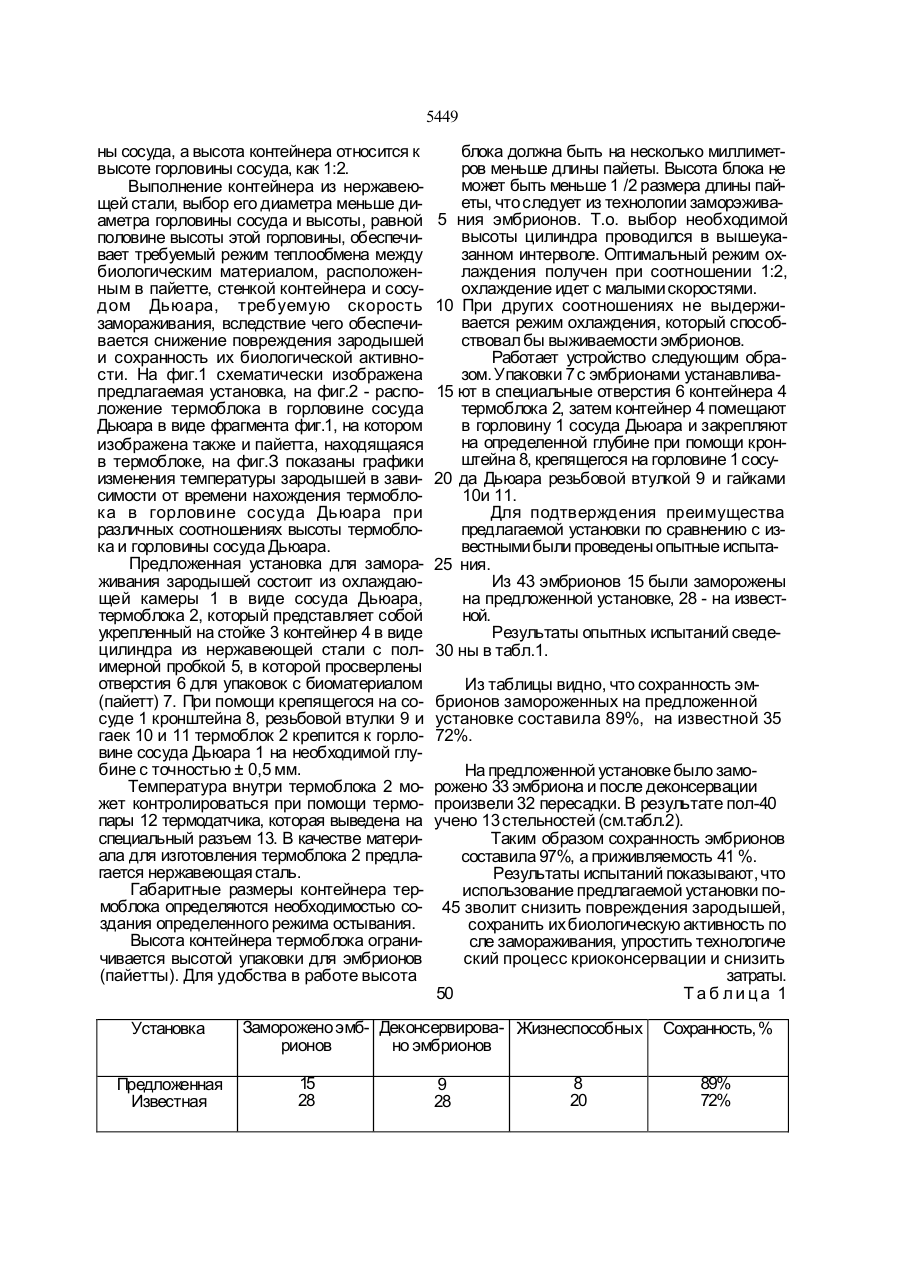

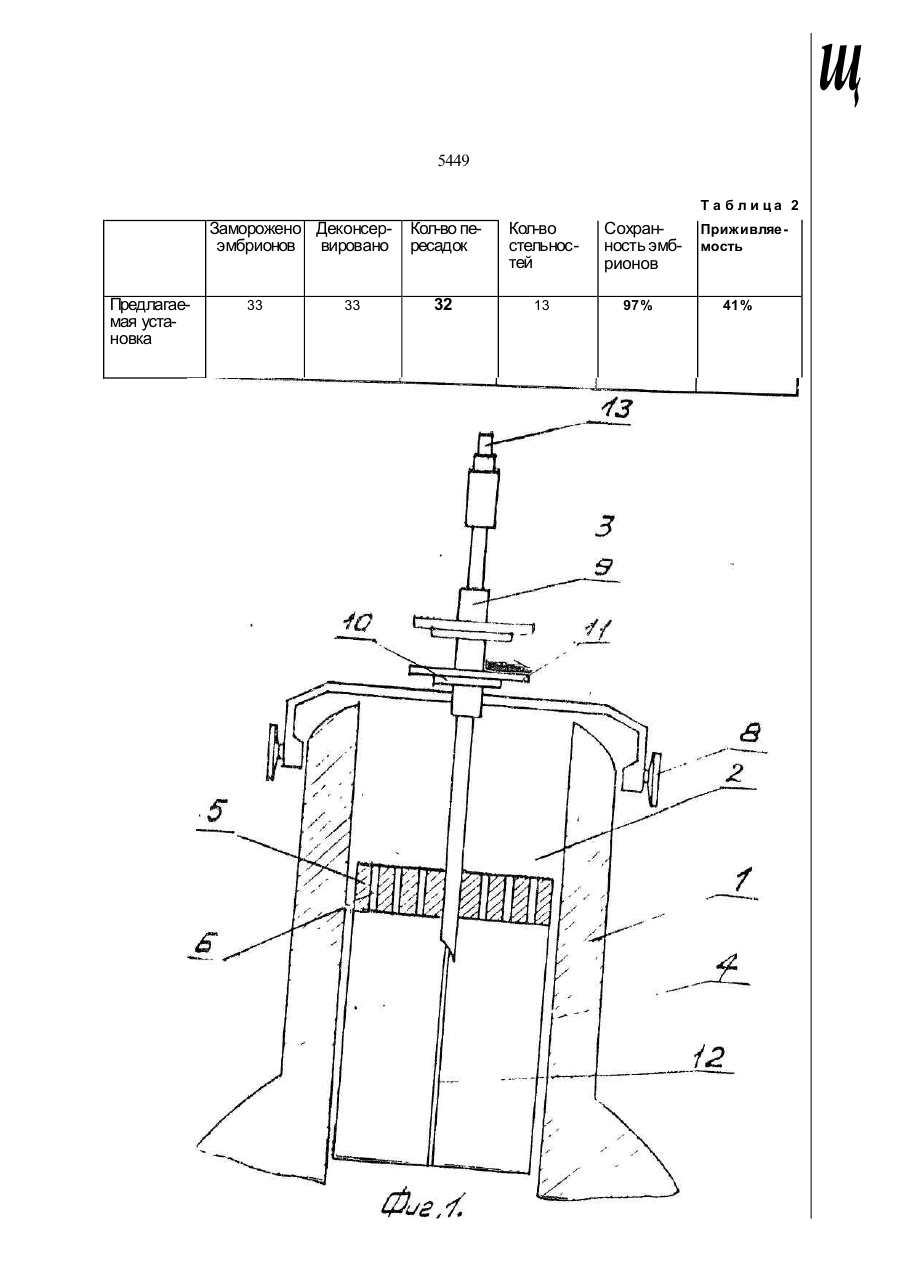

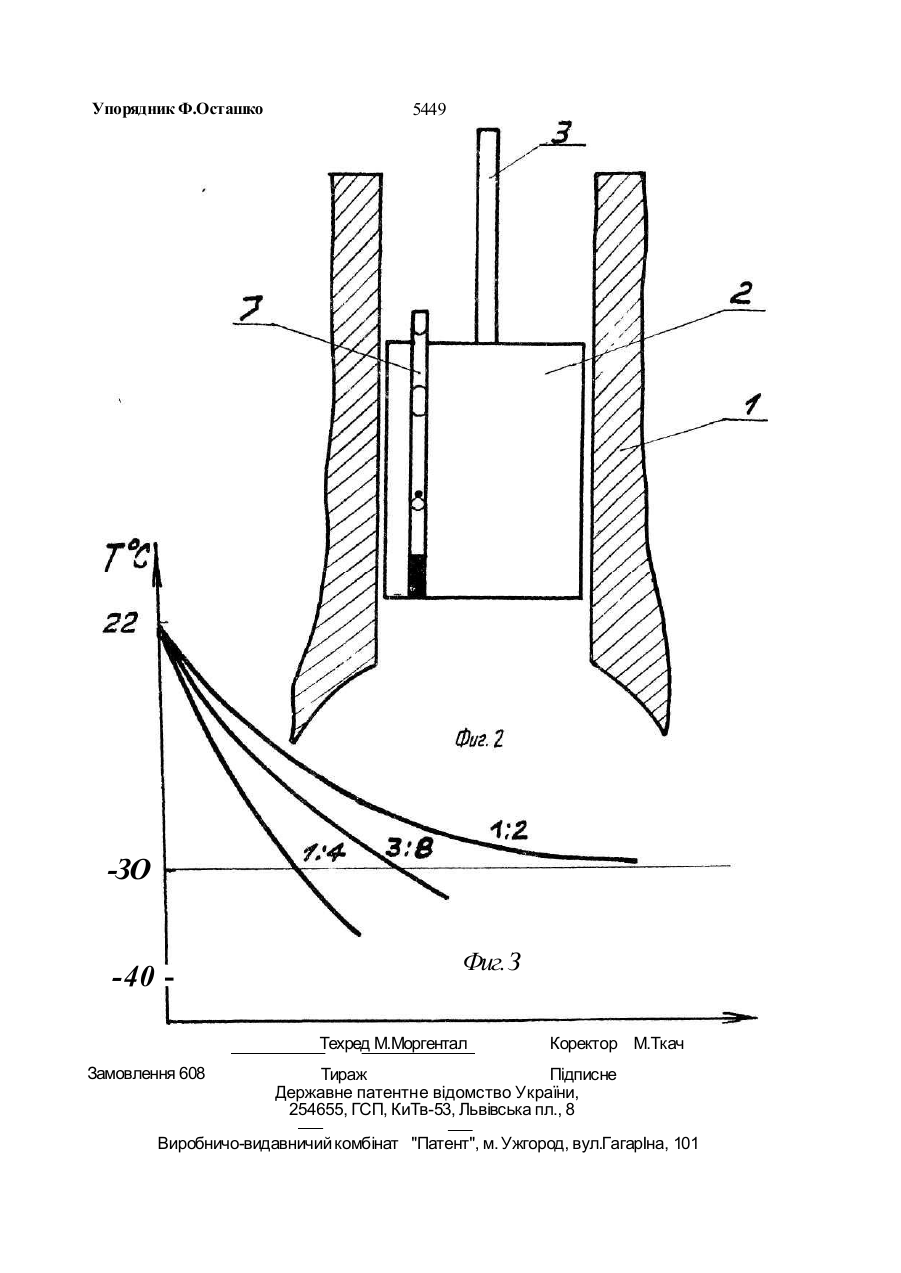

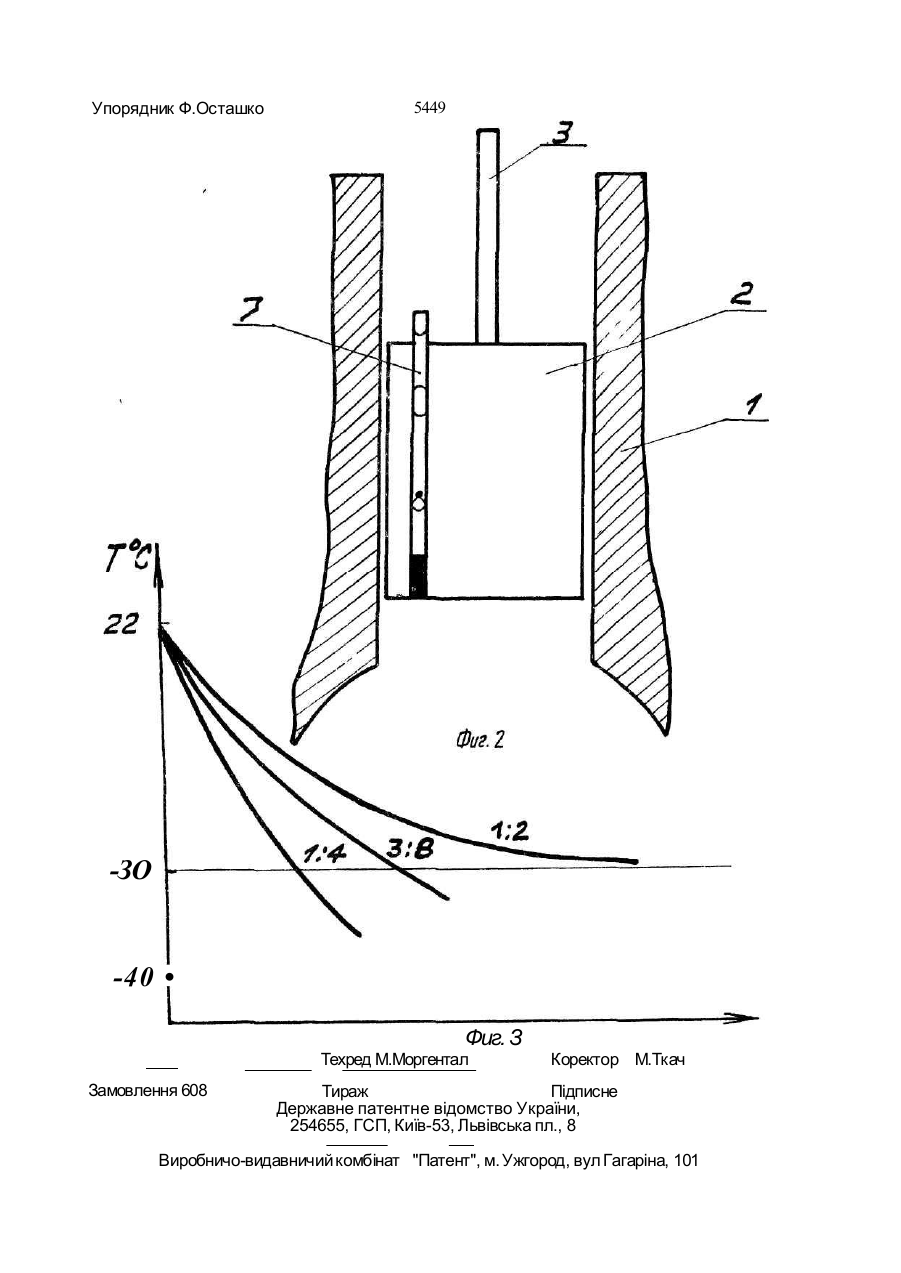

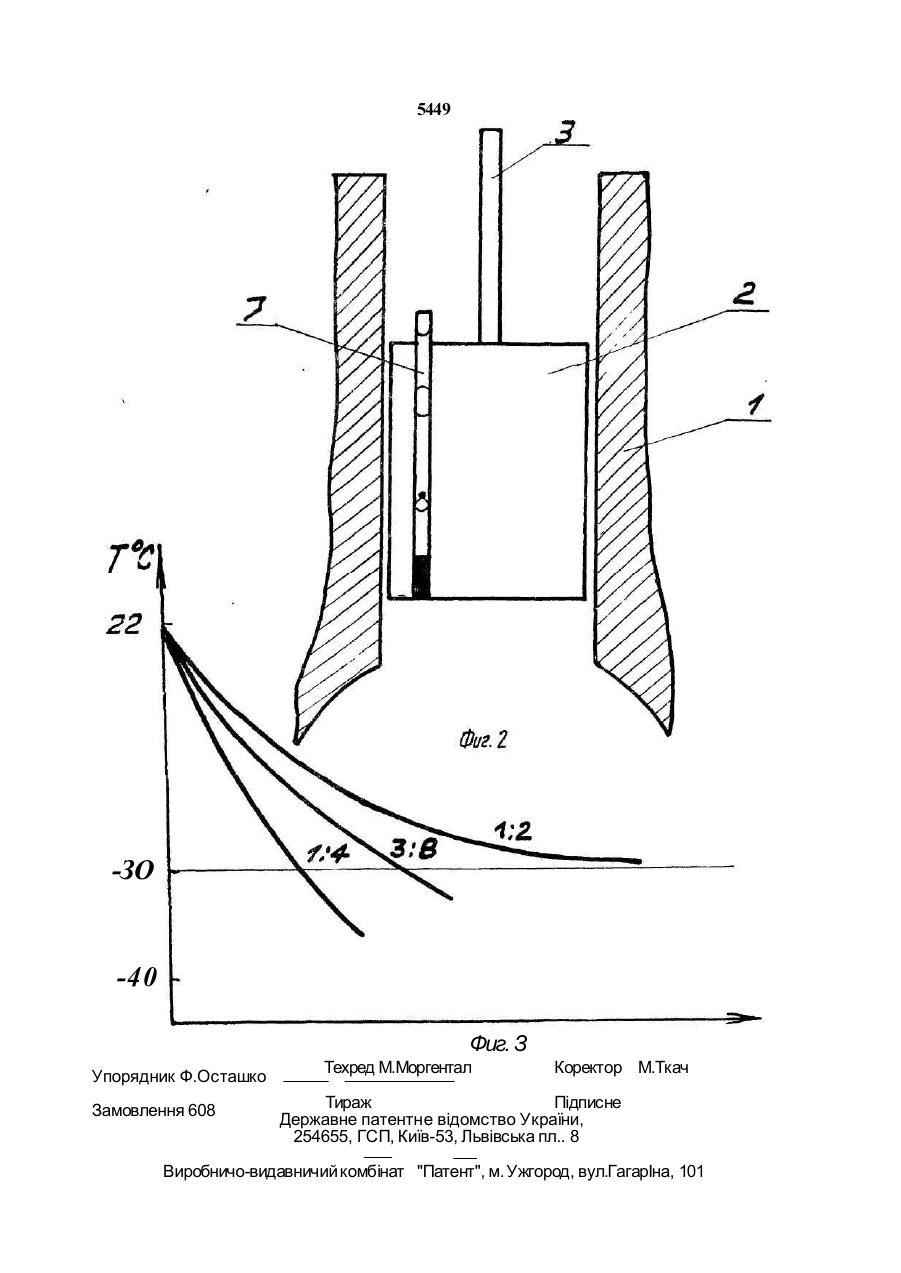

Установка для замораживания зародышей, состоящая из охлаждающей камеры в виде сосуда Дьюара, термодатчика, термоблока, установленного в горловине сосуда" и контейнер которого выполнен в форме цилиндра, имеющего каналы для размещения упаковок с биоматериалом, отличающая с я тем, что контейнер выполнен из нержавеющей стали и жестко закреплен с зазором в горловине сосуда Дьюара фиксаторами, причем высота контейнера относится к высоте горловины сосуда как 1:2 Изобретение относится к технике консервирования биологических объектов, например, эмбрион ов и ос цитов млекопитающих и может быть применено в центрах и пунктах трансплантации и в биологических лабораториях Известно устройство для замораживания зародышей (прототип), состоящее из охлаждающей камеры в виде сосуда Дьюара, термодатчика, термопластового термоблока, установленного в горловине сосуда, и контейнер которого выполнен в форме цилиндра, имеющего каналы для размещения упаковок с биоматериалом (пайетт) - (1). можным широкое применение прототипа при замораживании зародышей. Скачкообразное изменение температуры приводит к неравномерному охлаждению зародышей и ухудшает их качество. Задачей изобретения является разработка установки для замораживания зародышей, в которой, путем изменения конструкции и материала термоблока и изменения места его расположения относительно края горловины сосуда Дьюара, обеспечивается снижение повреждения зародышей и сохранность их биологической активности после деконсервации Поставленная задача решается тем, что в установке для замораживания зародышей, состоящей из охлаждающей камеры в виде сосуда Дьюара, термодатчика, термоблока, контейнер которого выполнен в форме цилиндра, имеющего каналы для размещения упаковок с биоматериалом, согласно изобретению контейнер выполнен из нержавеющей стали, жестко закреплен в горловине сосуда Дьюара фиксаторами, причем диаметр контейнера меньше диаметра горлови (21)4922296/14 (22) 29.03 91.SU (46)28 12.94. Бюл. № 7-І (56) Авторское свидетельство СССР Nfe 1659040, кл А 61 D 19/02. 1990 (71) Науково-дослідний інститут тваринниц тва Лісостепу та Полісся УРСР (72) Осташко Федір Іванович, Безуглий Ми кола Дмитрович, Валігура Катерина Геннадіївна. Горбунов Леонід Володимирович (73) Інститут тваринництва УААН Прототип имеет ряд недостатков Большой разброс температур между нижним краем термоблока и местом где находится эмбрион (- 100°С) приводит к концентрации газов в полостях пенопласта в нижней части термоблока. Наличие льда и жидкости внутри термоблока значительно изменяет характер распределения температуры в нем и приводит к нестабильности порядка ±56°С Такая нестабильность сделала невоз И С > ел ю ы О 5449 ны сосуда, а высота контейнера относится к высоте горловины сосуда, как 1:2. Выполнение контейнера из нержавеющей стали, выбор его диаметра меньше диаметра горловины сосуда и высоты, равной половине высоты этой горловины, обеспечивает требуемый режим теплообмена между биологическим материалом, расположенным в пайетте, стенкой контейнера и сосудом Дьюара, требуемую скорость замораживания, вследствие чего обеспечивается снижение повреждения зародышей и сохранность их биологической активности. На фиг.1 схематически изображена предлагаемая установка, на фиг.2 - расположение термоблока в горловине сосуда Дьюара в виде фрагмента фиг.1, на котором изображена также и пайетта, находящаяся в термоблоке, на фиг.З показаны графики изменения температуры зародышей в зависимости от времени нахождения термоблока в горловине сосуда Дьюара при различных соотношениях высоты термоблока и горловины сосуда Дьюара. Предложенная установка для замораживания зародышей состоит из охлаждающей камеры 1 в виде сосуда Дьюара, термоблока 2, который представляет собой укрепленный на стойке 3 контейнер 4 в виде цилиндра из нержавеющей стали с полимерной пробкой 5, в которой просверлены отверстия 6 для упаковок с биоматериалом (пайетт) 7. При помощи крепящегося на сосуде 1 кронштейна 8, резьбовой втулки 9 и гаек 10 и 11 термоблок 2 крепится к горловине сосуда Дьюара 1 на необходимой глубине с точностью ± 0,5 мм. Температура внутри термоблока 2 может контролироваться при помощи термопары 12 термодатчика, которая выведена на специальный разъем 13. В качестве материала для изготовления термоблока 2 предлагается нержавеющая сталь. Габаритные размеры контейнера термоблока определяются необходимостью создания определенного режима остывания. Высота контейнера термоблока ограничивается высотой упаковки для эмбрионов(пайетты). Для удобства в работе высота Установка Предложенная Известная блока должна быть на несколько миллиметров меньше длины пайеты. Высота блока не может быть меньше 1 /2 размера длины пайеты, что следует из технологии заморэжива5 ния эмбрионов. Т.о. выбор необходимой высоты цилиндра проводился в вышеуказанном интерволе. Оптимальный режим охлаждения получен при соотношении 1:2, охлаждение идет с малыми скоростями. 10 При других соотношениях не выдерживается режим охлаждения, который способствовал бы выживаемости эмбрионов. Работает устройство следующим образом. Упаковки 7 с эмбрионами устанавлива15 ют в специальные отверстия 6 контейнера 4 термоблока 2, затем контейнер 4 помещают в горловину 1 сосуда Дьюара и закрепляют на определенной глубине при помощи кронштейна 8, крепящегося на горловине 1 сосу20 да Дьюара резьбовой втулкой 9 и гайками 10и 11. Для подтверждения преимущества предлагаемой установки по сравнению с известными были проведены опытные испыта25 ния. Из 43 эмбрионов 15 были заморожены на предложенной установке, 28 - на известной. Результаты опытных испытаний сведе30 ны в табл.1. Из таблицы видно, что сохранность эмбрионов замороженных на предложенной установке составила 89%, на известной 35 72%. На предложенной установке было заморожено 33 эмбриона и после деконсервации произвели 32 пересадки. В результате пол-40 учено 13 стельностей (см.табл.2). Таким образом сохранность эмбрионов составила 97%, а приживляемость 41 %. Результаты испытаний показывают, что использование предлагаемой установки по45 зволит снизить повреждения зародышей, сохранить их биологическую активность по сле замораживания, упростить технологиче ский процесс криоконсервации и снизить затраты. 50 Таб лица 1 Заморожено эмб- Деконсервирова- Жизнеспособных рионов но эмбрионов 15 28 9 28 8 20 Сохранность, % 89% 72% щ 5449 Т а б л и ца 2 Заморожено Деконсерэмбрионов вировано Предлагаемая установка 33 33 Кол-во пересадок Кол-во стельностей 32 13 Сохранность эмбрионов 97% Приживляемость 41% Упорядник Ф.Осташко 5449 -ЗО -40 • Фиг. З Техред М.Моргентал Замовлення 608 Коректор М.Ткач Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул Гагаріна, 101
