Пристрій для заморожування еритромаси

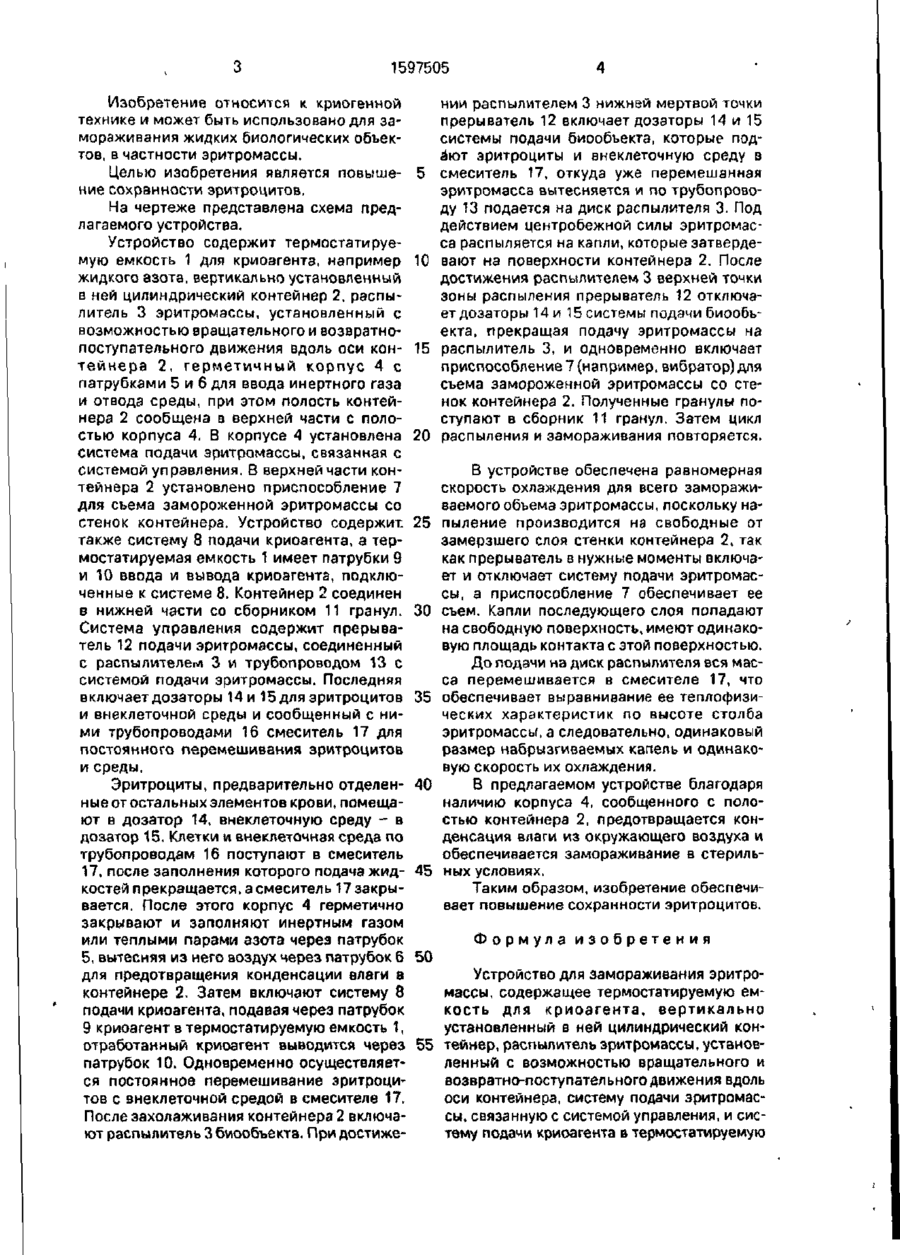

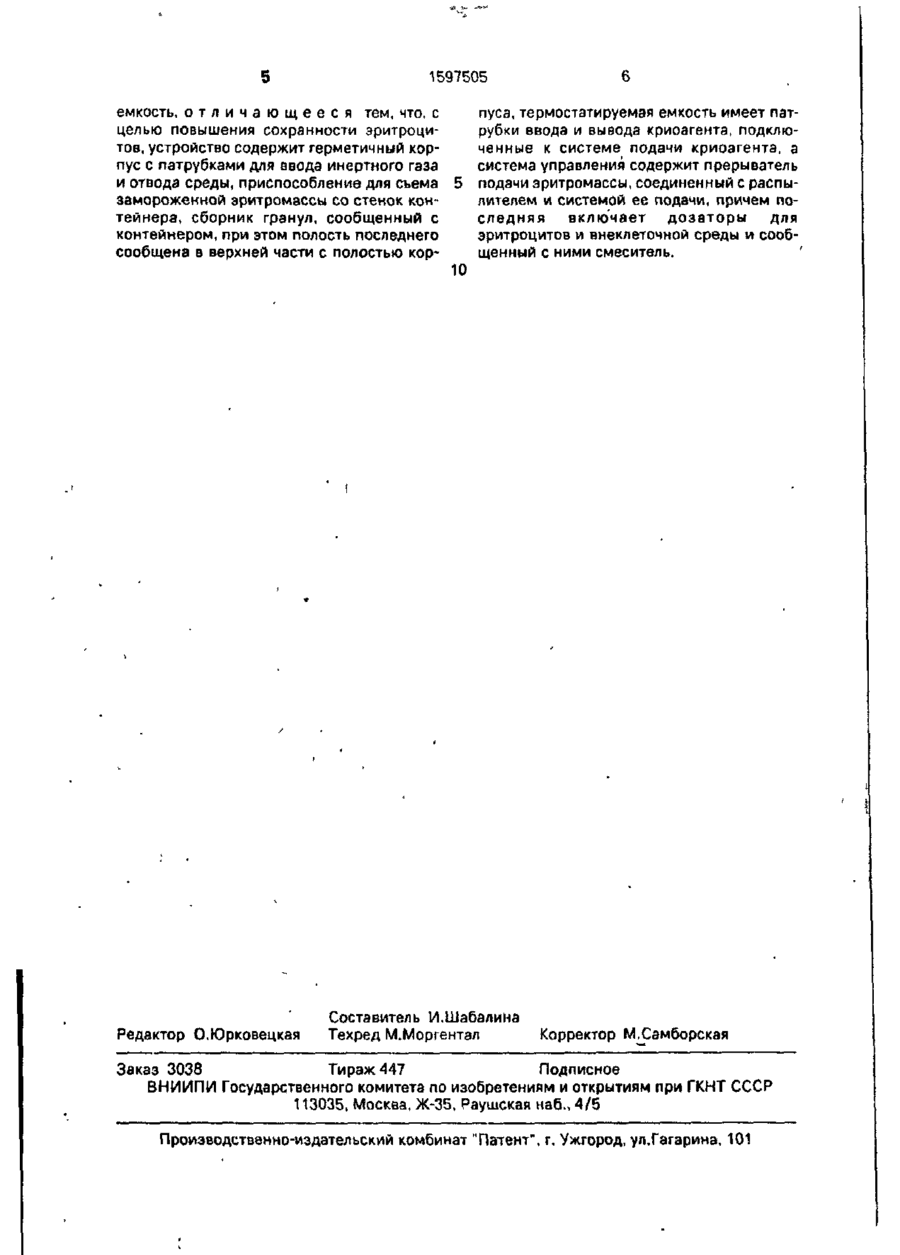

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (5D5 (И) F 25 D 3/10 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21)4607258/31-13 '>1\ ', -:,'\-Т-~-Л (22)21.11.88 • '(46)07.10.90. Бюл. N? 37 (71) Институт проблем криобиологии и криомедицины АН УССР . ., , ' (72) А.Ф.Тодрин, Ю.М.Рудько, Ю.В.Космодемьянский (53)621.565(088.8) * " (56) Авторское свидетельство СССР Ns 578533, кл. F 25 D 3/10, 1975! Авторское свидетельство СССР № 1122869, кл. F 25 D 3/10, 1983. ;(54) УСТРОЙСТВО ДЛЯ ЗАМОРАЖИВАНИЯ ЭРИТРОМАССЫ •,-*' .. (57) Изобретение относится к криогенной технике и может быть использовано для замораживания жидких биологических объектов, в частности эритромассы. Целью изобретения является повышение сохранности эритроцитов. В дозаторы 14 и 15 помещают эритроциты и внеклеточную среду, которые затем поступают в смеситель 17. В зависимости от положения диска распылителя 3 прерыватель 12 включает или отключает дозаторы 14, 15 и приспособление 7 для съема замороженной эритромассы со стенок контейнера 2. Через патрубки 9, 10 обеспечивается подача криоагента в термостатируемую емкость 1. В корпус 4 обеспечивается подача инертного газа. 1 ил. S3—** ел о ел i! •>-\ ~; *•* • " 1597505 Изобретение относится к криогенной технике и может быть использовано для замораживания жидких биологических объектов, в частности эритромассы. Целью изобретения яЁЛяется повыше- 5 ние сохранности эритроцитов. На чертеже представлена схема предлагаемого устройства. Устройство содержит термостатируемую емкость 1 для криоагентз, например 10 жидкого азота, вертикально установленный в ней цилиндрический контейнер 2, распылитель 3 эритромассы, установленный с возможностью вращательного и возвратнопоступательного движения вдоль оси кон- 15 тейнера 2, герметичный корпус 4 с патрубками 5 и 6 для ввода инертного газа и отвода среды, при этом полость контейнера 2 сообщена в верхней части с полостью корпуса 4, В корпусе 4 установлена 20 система подачи эритромассы, связанная с системой управления. В верхней части контейнера 2 установлено приспособление 7 для съема замороженной эритромассы со стенок контейнера. Устройство содержит, 25 также систему 8 подачи криоагента, а термостатируемая емкость 1 имеет патрубки 9 и 10 ввода и вывода криоагента, подключенные к системе 8. Контейнер 2 соединен в нижней части со сборником 11 гранул. Система управления содержит прерыва- 30 тель 12 подачи эритромассы, соединенный с распылителем 3 и трубопроводом 13 с системой подачи эритромассы. Последняя включает дозаторы Н и 15 для эритроцитов и внеклеточной среды и сообщенный с ни- 35 ми трубопроводами 16 смеситель 17 для постоянного перемешивания эритроцитов и среды. нии распылителем 3 нижней мертвой точки прерыватель 12 включает дозаторы 14 и 15 системы подачи биообъекта, которые подЗют эритроциты и внеклеточную среду в смеситель 17, откуда уже перемешанная эритромасса вытесняется и по трубопроводу 13 подается на диск распылителя 3. Под действием центробежной силы эритромасса распыляется на капли, которые затвердевают на поверхности контейнера 2. После достижения распылителем 3 верхней точки зоны распыления прерыватель 12 отключает дозаторы 14 и 15 системы подачи биообъекта, прекращая подачу эритромассы на распылитель 3, и одновременно включает приспособление 7 (например, вибратор) для съема замороженной эритромассы со стенок контейнера 2. Полученные гранулы поступают в сборник 11 гранул. Затем цикл распыления и замораживания повторяется. В устройстве обеспечена равномерная скорость охлаждения для всего замораживаемого объема эритромассы, поскольку напыление производится на свободные от замерзшего слоя стенки контейнера 2, так как прерыватель в нужные моменты включает и отключает систему подачи эритромассы, а приспособление 7 обеспечивает ее съем. Капли последующего слоя попадают на свободную поверхность, имеют одинаковую площадь контакта с этой поверхностью. До подачи на диск распылителя вся масса перемешивается в смесителе 17, что обеспечивает выравнивание ее теплофизических характеристик по высоте столба эритромассы, а следовательно, одинаковый размер набрызгиваемых капель и одинаковую скорость их охлаждения. Эритроциты, предварительно отделен- 40 В предлагаемом устройстве благодаря ные от остальных элементов крови, помещаналичию корпуса 4, сообщенного с полоют в дозатор 14, внеклеточную среду - в стью контейнера 2, предотвращается кондозатор 15. Клетки и внеклеточная среда по денсация влаги из окружающего воздуха и трубопроводам 16 поступают в смеситель обеспечивается замораживание в стериль17, после заполнения которого подача жид- 45 ных условиях. костей прекращается, а смеситель ^ з а к р ы Таким образом, изобретение обеспечивается. После этого корпус 4 герметично вает повышение сохранности эритроцитов. закрывают и заполняют инертным газом или теплыми парами азота через патрубок Формула изобретения 5, вытесняя из него воздух через патрубок 6 50 для предотвращения конденсации влаги а Устройство для замораживания эритроконтейнере 2. Затем включают систему 8 массы, содержащее термостатируемую емподачи криоагента, подавая через патрубок кость для криоагента, вертикально 9 криоагент в термостатируемую емкость 1, установленный в ней цилиндрический конотработанный криоагент выводится через 55 тейнер, распылитель эритромассы, установпатрубок 10. Одновременно осуществляетленный с возможностью вращательного и ся постоянное перемешивание эритроцивозвратно-поступательного движения вдоль тов с внеклеточной средой в смесителе 17. оси контейнера, систему подачи зритромасПосле захолаживания контейнера 2 включасы, связанную с системой управления, и сисют распылитель 3 биообъекта. При достижетему подачи криоагента в термостатируемую 1597505 емкость, о т л и ч а ю щ е е с я тем, что. с целью повышения сохранности эритроцитов, устройство содержит герметичный корпус с патрубками для ввода инертного газа и отвода среды, приспособление для съема замороженной эритромассы со стенок контейнера, сборник гранул, сообщенный с контейнером, при этом полость последнего сообщена в верхней части с полостью кор Редактор О.Юрковецкая пуса, термостатируемая емкость имеет патрубки ввода и вывода криоагента, подключенные к системе подачи криоагента, а система управления содержит прерыватель подачи эритромассы, соединенный с распылителем и системой ее подачи, причем последняя включает дозаторы для эритроцитов и внеклеточной среды и сообщенный с ними смеситель. ' 10 Составитель И.Шабалина Техред М.Моргентал Корректор М.Самборская Заказ 3038 Тираж 447 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
