Ґрунтовий репер

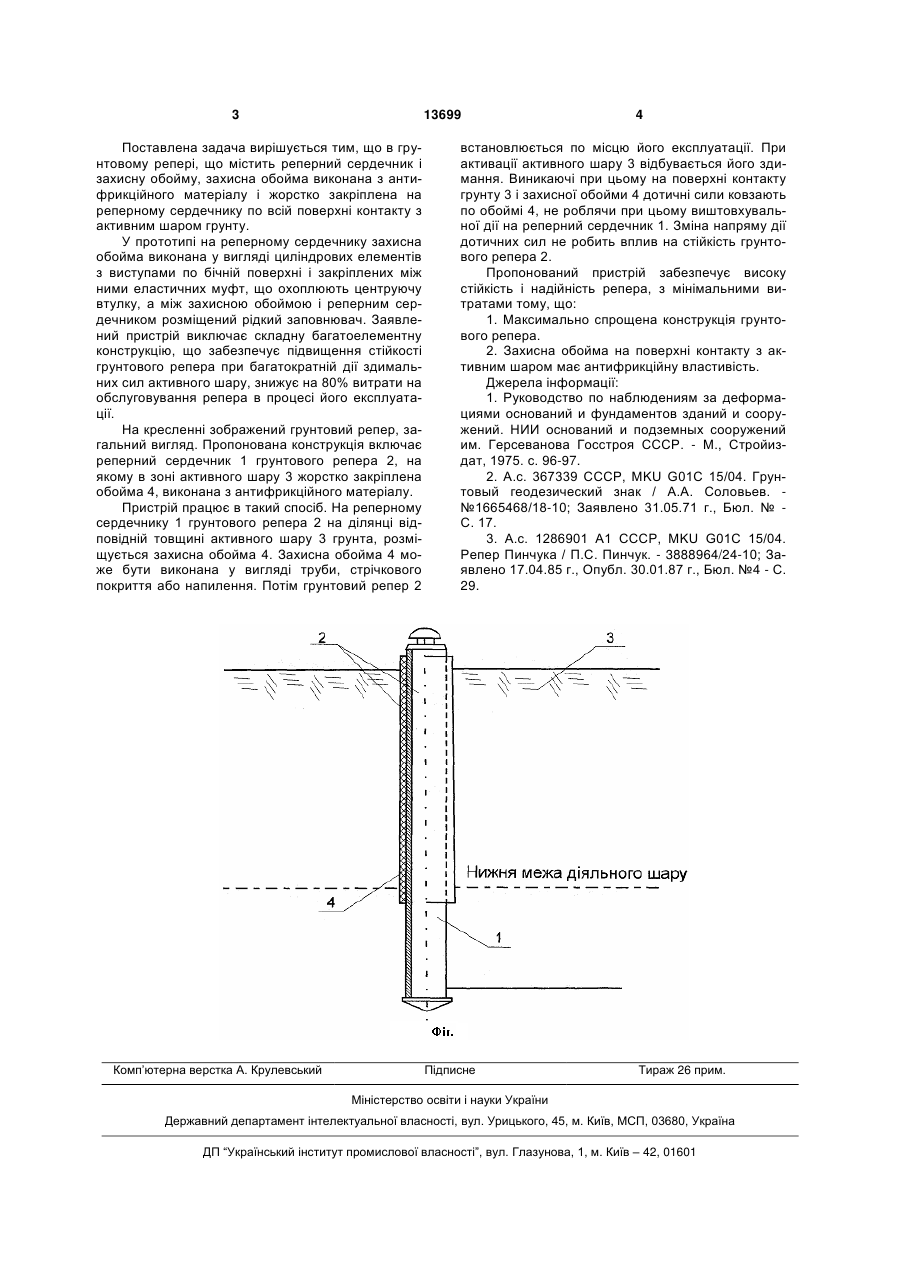

Ґрунтовий репер, що містить реперний сердечник і захисну обойму, який відрізняється тим, що захисна обойма виконана з антифрикційного матеріалу і жорстко закріплена на реперному сердечнику по всій поверхні контакту з активним шаром ґрунту. (19) (21) u200509586 (22) 12.10.2005 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Анциферов Андрій Вадимович, Тіркель Михайло Годелевич, Кисельов Микола Миколайович, Філатов Валерій Федорович (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ ТА ПРОЕКТНО 3 13699 Поставлена задача вирішується тим, що в грунтовому репері, що містить реперний сердечник і захисну обойму, захисна обойма виконана з антифрикційного матеріалу і жорстко закріплена на реперному сердечнику по всій поверхні контакту з активним шаром грунту. У прототипі на реперному сердечнику захисна обойма виконана у вигляді циліндрових елементів з виступами по бічній поверхні і закріплених між ними еластичних муфт, що охоплюють центруючу втулку, а між захисною обоймою і реперним сердечником розміщений рідкий заповнювач. Заявлений пристрій виключає складну багатоелементну конструкцію, що забезпечує підвищення стійкості грунтового репера при багатократній дії здимальних сил активного шару, знижує на 80% витрати на обслуговування репера в процесі його експлуатації. На кресленні зображений грунтовий репер, загальний вигляд. Пропонована конструкція включає реперний сердечник 1 грунтового репера 2, на якому в зоні активного шару 3 жорстко закріплена обойма 4, виконана з антифрикційного матеріалу. Пристрій працює в такий спосіб. На реперному сердечнику 1 грунтового репера 2 на ділянці відповідній товщині активного шару 3 грунта, розміщується захисна обойма 4. Захисна обойма 4 може бути виконана у вигляді труби, стрічкового покриття або напилення. Потім грунтовий репер 2 Комп’ютерна верстка А. Крулевський 4 встановлюється по місцю його експлуатації. При активації активного шару 3 відбувається його здимання. Виникаючі при цьому на поверхні контакту грунту 3 і захисної обойми 4 дотичні сили ковзають по обоймі 4, не роблячи при цьому виштовхувальної дії на реперний сердечник 1. Зміна напряму дії дотичних сил не робить вплив на стійкість грунтового репера 2. Пропонований пристрій забезпечує високу стійкість і надійність репера, з мінімальними витратами тому, що: 1. Максимально спрощена конструкція грунтового репера. 2. Захисна обойма на поверхні контакту з активним шаром має антифрикційну властивість. Джерела інформації: 1. Руководство по наблюдениям за деформациями оснований и фундаментов зданий и сооружений. НИИ оснований и подземных сооружений им. Герсеванова Госстроя СССР. - М., Стройиздат, 1975. с. 96-97. 2. A.c. 367339 СССР, MKU G01C 15/04. Грунтовый геодезический знак / A.A. Соловьев. №1665468/18-10; Заявлено 31.05.71 г., Бюл. № С. 17. 3. A.c. 1286901 A1 СССР, MKU G01C 15/04. Репер Пинчука / П.С. Пинчук. - 3888964/24-10; Заявлено 17.04.85 г., Опубл. 30.01.87 г., Бюл. №4 - С. 29. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
