Пишуча струминна чорнильна головка

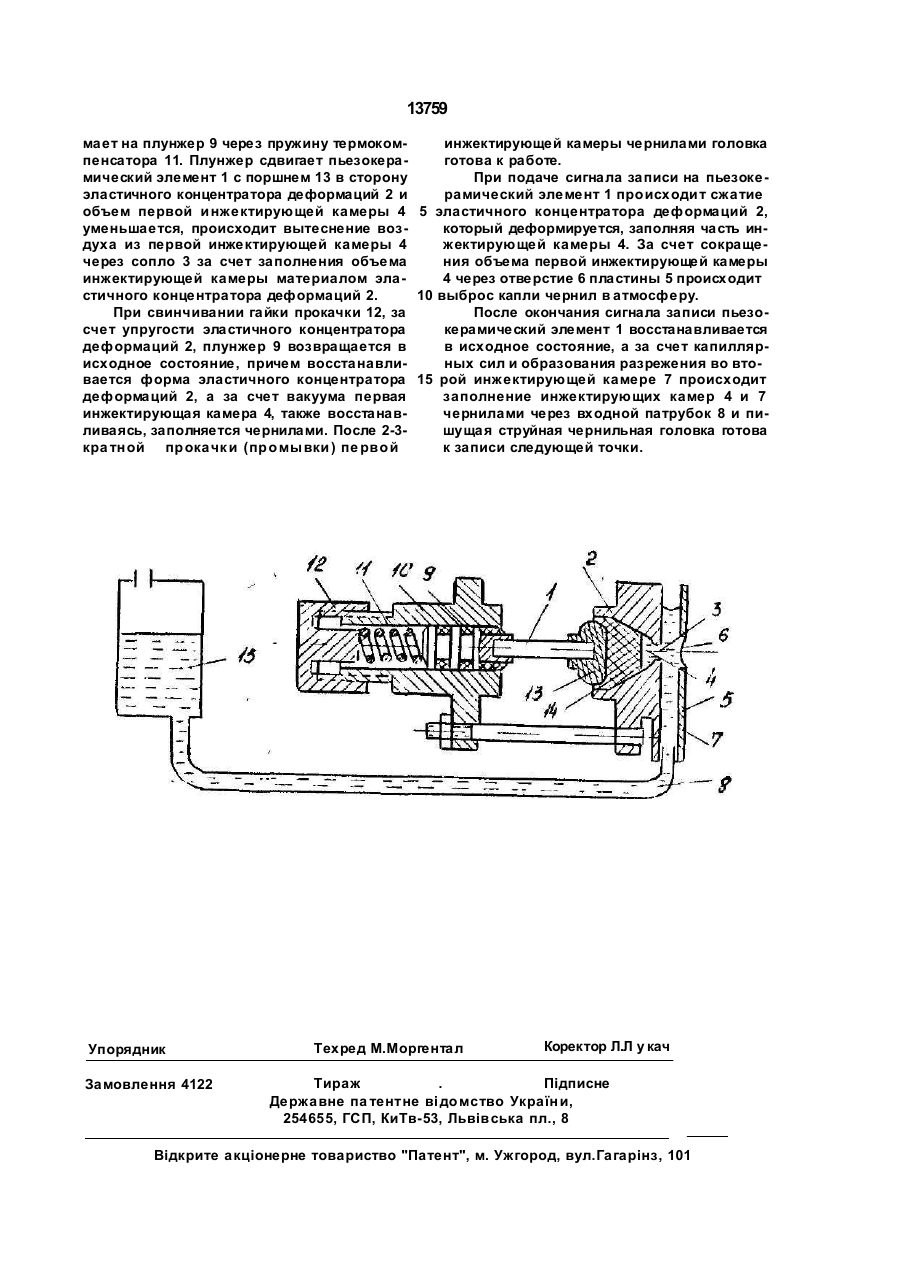

13Z59 УКРАЇНА (ІЗ) СІ (5D5 G 01 Р 5/42 ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54) ПИШУЧА СТРУМИННА ЧОРНИЛЬНА ГОЛОВКА (20)94322221,05.07.93 (21J4064312/SU ' (22)03.04.86 (24) 25.04.97 . (46)25.04.97. Бюл. № 2 (56) 1. Авторское свидетельство СССР № 1207070, кл. В 41 J 3/04, 1985. 2. Авторское свидетельство СССР Г* 1410407, кл, В 41J 3/04,1985 (прототип). (72) Баэилевич Віктор Всеволодович, Гурвич Георгій Олексійович, Ленчук Володимир Се менович, Шишкін Павло Гаврилович (73) Базилевич Віктор Всеволодович (UA), Гурвич Георгій Олексійович (UA), Ленчук Во лодимир Семенович (UA), Шишкін Павло Гаврилович (UA) (57) Пишущая струйная чернильная головка, содержащая соосно и последовательно рас Изобретение относится к струйной печати и может быть использовано е печатающих устройствах и графопостроителях для микро-ЭВМ и персональных компьютеров. Цель-уменьшение габаритов устройства. Изобретение поясняется чертежом, где показана пишущая струйная чернильная головка. Пишущая струйная чернильная головка содержит пьезокерамический элемент 1, эластичный концентратор деформаций 2, сопло 3, первую инжектирующую сферическую камеру 4, пластину 5 с выходным отверстием 6, образующую вторую инжектирующую камеру в виде капиллярной щели 7, входной патрубок 8, плунжер 9, сопряженный с концентратором деформа положенные в.корпусе первую инжектирующую сферическую камеру с соплом, эластичный концентратор деформаций, пьезокерамический элемент, гидродинамический демпфер с плунжером и пружинный термокомпенсатор, соединенный винтом с задней стенкой корпуса, а также вторую инжектирующую камеру, соединенную с резервуаром с чернилами, расположенную перед соплом и выполненную в виде капиллярной щели с отверстием, соосным соплу, о т л и ч а ю щ а я с я тем, что между эластичным концентратором деформаций и пьезокерамическим элементом расположен поршень, а эластичный концентратор деформаций выполнен с обечайкой, заполняющей зазор между поршнем и стенкой корпуса. ций, гидродинамический демпфер 10, сопряженный с плунжером и корпусом головки, температурный пружинный компенсатор 11, сопряженный с плунжером и корпусом, гайку прокачки 12, обеспечивающую первоначальную заправку и профилактическую прокачку головки чернилами, и поршень 13, сопряженный с эластичным концентратором деформаций 2 и пьезокерамическим элементом 1. Концентратор 2 выполнен с обечайкой 14. Головка содержит резервуар с чернилами 15. Пишущая струйная чернильная головка работает следующим образом. При наличии чернил в резервуаре 15 вторая инжектирующая камера 7 автоматически заполняется за счет капиллярных сил. При завинчивании гайка прокачки 12 нажи С > со ел О 13759 мает на плунжер 9 через пружину термокоминжектирующей камеры чернилами головка пенсатора 11. Плунжер сдвигает пьезокераготова к работе. мический элемент 1 с поршнем 13 в сторону При подаче сигнала записи на пьезокеэластичного концентратора деформаций 2 и рамический элемент 1 происходит сжатие объем первой инжектирующей камеры 4 5 эластичного концентратора деформаций 2, уменьшается, происходит вытеснение возкоторый деформируется, заполняя часть индуха из первой инжектирующей камеры 4 жектирующей камеры 4. За счет сокращечерез сопло 3 за счет заполнения объема ния объема первой инжектирующей камеры инжектирующей камеры материалом эла4 через отверстие 6 пластины 5 происходит стичного концентратора деформаций 2. 10 выброс капли чернил в атмосферу. При свинчивании гайки прокачки 12, за После окончания сигнала записи пьезосчет упругости эластичного концентратора керамический элемент 1 восстанавливается деформаций 2, плунжер 9 возвращается в в исходное состояние, а за счет капиллярисходное состояние, причем восстанавлиных сил и образования разрежения во втовается форма эластичного концентратора 15 рой инжектирующей камере 7 происходит деформаций 2, а за счет вакуума первая заполнение инжектирующих камер 4 и 7 инжектирующая камера 4, также восстанавчернилами через входной патрубок 8 и пиливаясь, заполняется чернилами. После 2-3шущая струйная чернильная головка готова кра тной прокачк и (промывки) пе рвой к записи следующей точки. Упорядник Замовлення 4122 Техред М.Моргентал Коректор Л.Л у кач Тираж . Підписне Державне па тентне ві домство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагарінз, 101
