Пишуча чорнильна головка

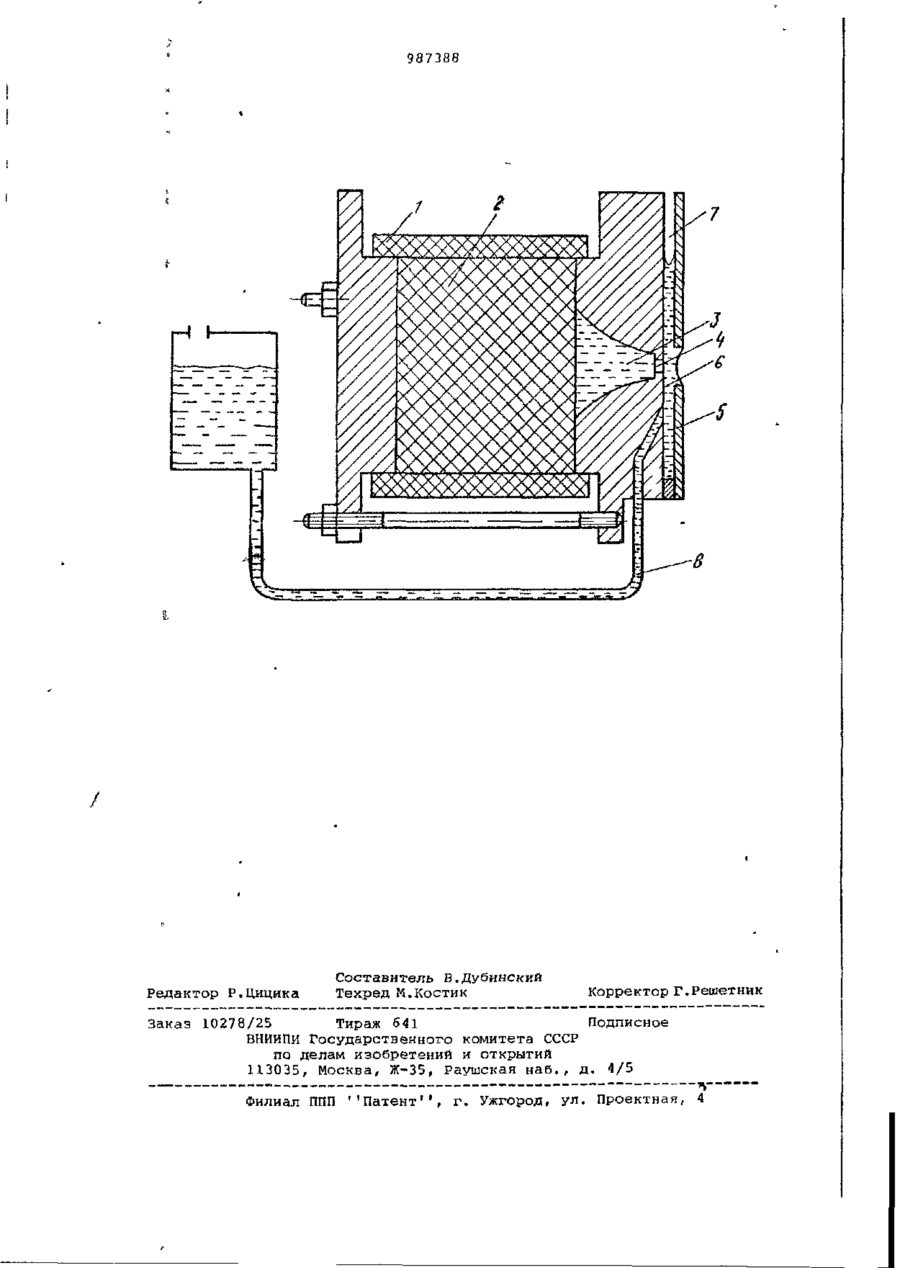

Союз Советских Социалистических Республик СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22)3аязлено 12.01,81 (21) 3235427/18-24 с присоединением заявки № Государственный комитет СССР по делам изобретений и открытий (23) Приоритет Опубпиковано0701,83.. Бюллетень № і Дата опубликования описания 0 7 . 0 1 , 83 (72) Авторы изобретения (51)М.Кл. G 01 D 5/42 В 41 J 7/00 [53)УДК 681.327 .22(088.8) і.В.Базилевич, Г.А.Гурвич, В.С.Ленчук и П.Г.Шишкин (71) Заявитель Ордена Ленина институт кибернетики АН Украинской ССР (54) ПИШУЩАЯ ЧЕРНИЛЬНАЯ ГОЛОВКА І 1 Изобретение относится к вычислительной технике и связи и может быть применено для записи изображений в выводных устройствах ЭВМ, электронных телетайпах и факсимильных аппаратах. Известна пишущая чернильная головка, предназначенная для записи изображений на обычные сорта бумаг L і ] . Наиболее близкой к изобретению является пишущая чернильная голов~ ка для записи изображений L ^ J . Однако указанные устройства обладают низкой эксплуатационной надежностью и малым быстродействием, что обусловлено трудностями предпускового заполнения полостей и капилляров чернилами и замедленным процессом восстановления. При движении головки относительно бумаги за счет вибраций и ударов (в крайних положениях, в моменты реверса головки) происходит возбуждение звуковых и ультразвуковых волн в питающем патрубке и во второй инжектирующей камере, вызывающее самопроизвольные выбросы капель чернил из выходного капилляра, попадание воздуха в полость камеры, ' что в свою очередь приводит к сбоям и прекращению записи. Засыхание чернил в выходном капилляре при длительных остановах записи вызывает необходимость проведения профилактических работ, требующих разборки и последующей сборки головки. Целью изобретения является повы10 шение надежности и быстродействия пишущей чернильной головки. Поставленная цель достигается тем, что в пишущей чернильной головке, содержащей пьезокерамический эле15 мент, концентратор упругих колебаний, расположенный внутри пьезокерамического элемента, первую инжектирующую камеру, вторую инжектирующую камеру, имеющую входной патрубок и выходное отверстие, капилляр, соединяющий первую инжектирующую камеру со второй инжектирующей камерой, последняя выполнена в виде открытой капиллярной щели, причем выходное 25 отверстие расположено соосно с капилляром. Ка чертеже представлена пишущая чернильная головка. Головка содержит пьезокерами30 ческ_ий элемент 1, концентратор 2 уп 987388 ругик колебаний, инжектирующую камору 3, капилляр 4 _ пластину 5 с вы, ходным отверстием б, образующую с передней стенкой инжектирующей камеры открытую капиллярную щель 7, выходной патрубок 8. Диаметр выходного отверстия б выбирается в несколько десятков раз большим диаметра капилляра 4, площадь капиллярной щели 7 выбирается в 25-30 раз бопыле площади выходного отверстия б, После заполнения чернилами инжектирующей камеры 2 и инжектирующей камеры 7 (инжектирующая камера 7 заполняется чернилами автоматически за счет капиллярных сил через входной патрубок 8) головка готова к работе. При подаче на пьезокерамический элемент 1 сигнала записи происходит сокращение объема концентратора 2 упругих колебаний. Эластичный материал деформируется и вызывает резкое сокращение объема инжектирующей камеры 3. Происходит выброс части чернил в виде капли из инжектирующей камеры 3 через капилляр 4 в полость открытой капиллярной щели 7 и через отверстия б пластины 5 происходит ее выброс в атмосферу. После окончания сигнала записи пьезокерамический элемент 1 восстанавливается в исходное состояние, а за счет капиллярных сил и образования разрежения во второй инжектирующей камере (открытой капиллярной щели) происходит заполнение головки чернилами через аходной патрубок 8, и головка готова к записи последующей точки. 10 15 20 25 30 Формула изобретения Пишущая чернильная головка, содержащая пьезокерамический элемент, концентратор упругих колебаний, расположенный внутри пьеэокерамического элемента, первую инжектирующую камеру, вторую инжектирующую камеру, имеющую входной патрубок и выходное отверстие, капилляр, соединяющий первую инжектирующую камеру с второй инжектирующей камерой, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности и быстродействия, вторая инжектирующая камера выполнена в виде открытой капиллярной щели, причем выходное отверстие расположено соосно с капилляром. Источники информации, принятые во внимание при Экспертизе 1. Патент США № 3,9 40,773, кл. 346-75, опублик. 1975. 2. Авторское свидетельство СССР по заявке ft 2755096, кл. G 01 D 15/18, 1979. 987388 Редактор Р.Цицика Составитель В.Дубинский Техред М.Костик Корректор Г.Решетник Заказ 10278/25 Тираж 641 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 __.__—_-.—-.——-.__________——_—-.______—————— ____—————— — ^ Филиал ППП ''Патент", г. Ужгород, ул. Проектная, 4 Союз Советски! Социалистических Республик О ПИ ИЗОБРЕТЕ (И) 987357 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву с 559099 * (22) Заявлено 1 6 . 1 2 . 8 1 (21) 3365158/24-06 с присоединением заявки № Государственный комитет СССР по делам изобретении и открытий (23) Приоритет Опубликовано 07.0133. Бюллетень № 1 Дата опубликования описания 07 . 0 1 . 8 3 (72) Авторы изобретения Ї 1 28 D 15/00 621.565,58 (088.8) В.И.Гниличенко, М.М.Соколов и С.А.Тюрин (71) Заявитель (54) ПЛОСКАЯ ТЕПЛОВАЯ ТРУБА личии в трубе неконденсирующегося Изобретение относится к теплопегаза. "редающим устройствам. Эта цель достигается тем, что, По основному авт. св. № 559099 по крайней мере, один из паровых каизвестна плоская тепловая труба, налов в зоне транспорта или на ее содержащая корпус с капиллярно-погранице с зоной испарения разделен ристой структурой и гофрированной поперечной перегородкой на две часвставкой, образующей паровые каналы, ти, а гофрированная вставка устапричем вставка выполнена по крайней новлена с зазорами по отношению к мере двухстенной с образованием ар10 торцам корпуса. Перегородка со стотерии во внутренней полости, и кароны эо"ны конденсации может быть попиллярно-пористая структура помещекрыта слоем пористого материала, обна в эту полость на участках вставки, ладающего способностью поглощать примыкающих к корпусу и,на этих же неконденсирующийся газ. участках в сТенках вставки t обращенных к каналам, выполнены окна, сое- 15 На фиг. 1 показана плоская тепдиняющие указанные каналы с артериловая труба, общий вид, с частичным [ разрезом; на фиг. 2 - то же, продольный разрез; Плоская тепловая труба содержит Недостатком этой трубы является 20 корпус 1 с капиллярно-пористой низкая эксплуатационная надежность структурой 2 и гофрированной вставкой при наличии в трубе неконденсирующе3, образующей паровые каналы 4, пригося газа, который может накапличём вставка 3 выполнена двухстенваться в результате взаимодействия ной с образованием артерии 5 во конструкционных материалов трубы и 25 внутренней! полости, и капиллярнотеплоносителя. Газ блокирует часть пористая структура 2 помещена в эту зоны конденсации, что приводит к изполость на участках вставки 3, применению (ухудшению) теплопередающих мыкающих к корпусу 1, и на этих же характеристик трубы. участках в стенках вставки 3, обраПель изобретения - повышение 30 щенных к каналам 4, 'выполнены окна эксплуатационной надежности при на 987357 6, соединяющие каналы 4 с артерией 5. Труба имеет зоны 7-9 испарения, транспорта и конденсации, соответственно, причем на границе первых двух зон один из паровых каналов 4 разделен на две части поперечной перегородкой 10, покрытой со стороны зоны 9 конденсации слоем 11 пористого материала, обладающего способностью поглощать неконденсирующийся газ. Вставка 3 установлена с зазорами 12 и 13 относительно торцов корпуса і. Участок 14 канала 4, снаЬ^ женного перегородкой 10, образует объем для сбора неконденсирующегося газа. 10 15 Плоская тепловая труба работает следующим образом. " При подводе тепла к зоне 7 испарения теплоноситель, заполняющий капиллярно-пористую структуру 2, испаряется, и его пар1 через окна б проходит в каналы 4, по которым (за исключением перекрытого перегородкой 10) поступает в зону 9 конденсации, где при отводе тепла конденсируется, при 25 этом конденсат по артерии 5 и капиллярно-пористой структуре 2 DOэвращается в зону 2 испарения. Неконденсирующийся газ оттесняется дотоком пара теплоносителя через зазор 13 на участ30 ке 14 канала 4 ,снаб*еиного перегородкой 10, при этом часть газа псгпощается в слое 11 пористого материала, а в зоне 9 конденсации неконденсирующийся газ практически отсутствует. Зазор 12 служит для вывода пара теп- 35 лоносителя из размещенной в зоне _ испарения части канала 4, снабженного перегородкой 10, в соседние каналы 4. Таким образом, установка по крайней мере в одном из паровых каналов 4 поперечной перегородки 10, покрытой слоем 11 поглощающего неконденсирующийся газ материала, позволяет повысить эксплуатационную надежность плоской тепловой трубы, так как обеспечивает нестабильность ее теплопё-т редающих характеристик. Формула изобретения 1. Плоская тепловая труба по авт. св. №559099, о т л и ч а ю щ а я с я тем, что, с целью повышения эксплуатационной надежности при наличии в трубе неконденсирующего*ся газа, по крайней мере, один из паровых каналов в зоне транспорта или на ее границе с зоной ' испарения разделен поперечной перегородкой на две части, в гофрирован-' ная вставка установлена с зазорами по отношению к торцам корпуса. 2. Труба по п. 1 , о т л и ч а ю щ а я с я тем,что перегородка со стороны зоны конденсации покрыта слоем пористого материала, обладающего способностью поглощать неконденсиру-f ющийся газ. Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР № 559099, кл. F 28 D 15/00, 1975. 987357 5 J tff ft f ) L fj а Ь і г.' і-г 1.1 )}'!'.>) t> S )Г>1>} H-rrt >)>) Htm I >t'i r ',}Ліі ^/•>//^//»/f»J.^, \ hn DDD J[ , , , , , , , , , , , , , . , , , %,„»„„ . , cue Smmm T»') r . i , , . . I И ; in , , , , , , , , , , , , I > > I ) И > ft I, , , ,rrr, , , , , , , , ^S ГГПТГ'Г І Т О Я Т І П'Ч 8 Редактор Г.Кугрышева ЗаказЮ 274/24 Составитель А.Лобанов Техред М. Качур Корректор М.Шароши Подписное Тираж 670 ВНИИПИ Государственного комитета сс«_р по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., Д. 4/5 Филиал ППП " П а т е н т " , г. Ужгород, ул. Проектная, 4
