Спосіб заміни шлакового стопора сталеплавильного конвертера

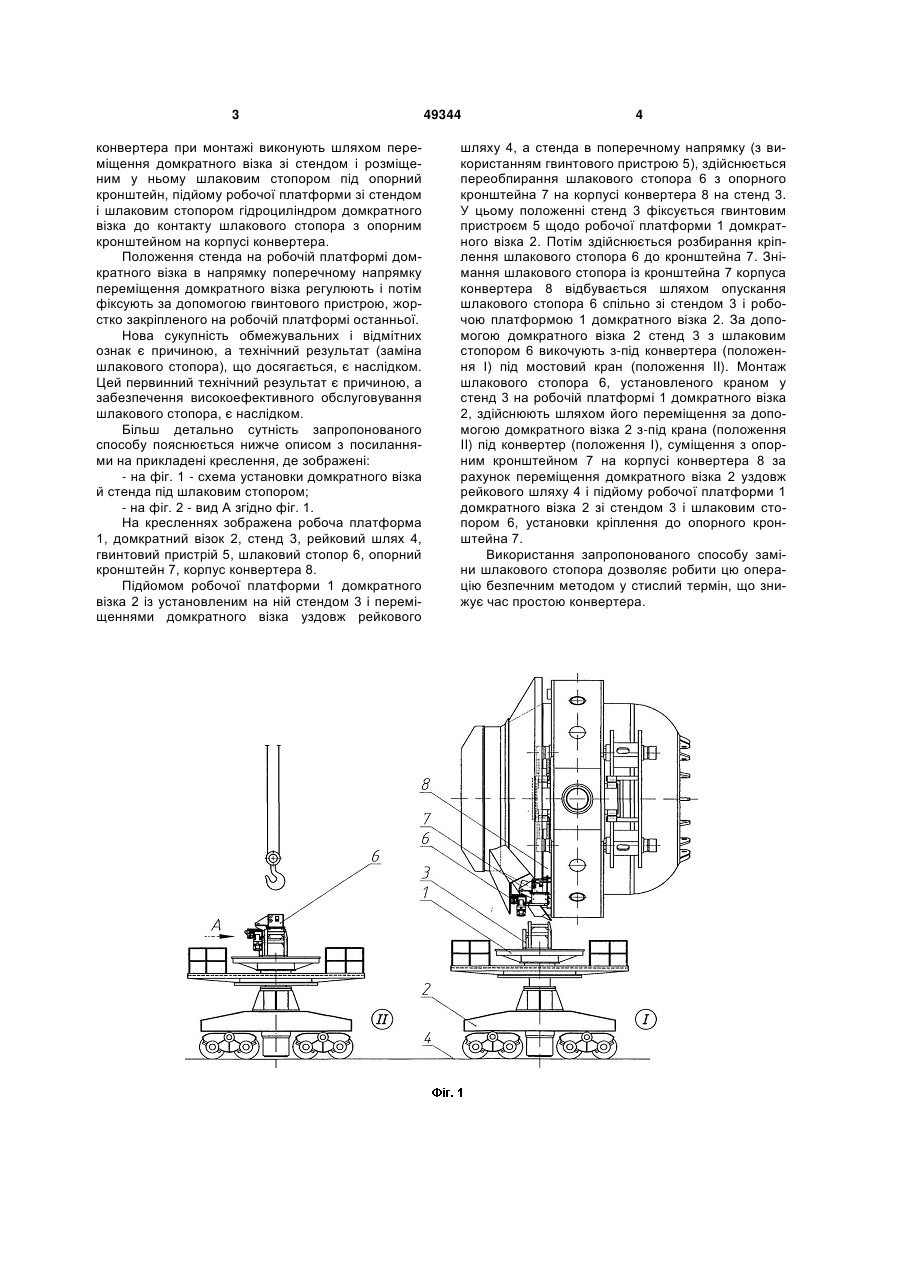

1. Спосіб заміни шлакового стопора сталеплавильного конвертера, що включає демонтаж шлакового стопора, що полягає в його переобпиранні, розбиранні його кріплення до опорного кронштейна на корпусі конвертера і його зніманні з опорного кронштейна, а також монтаж шлакового стопора, що полягає в його зчленуванні з опорним кронштейном на корпусі конвертера й установці його кріплення до опорного кронштейна, який відрізняється тим, що для здійснення демонтажу й монтажу шлакового стопора, виконуваних у поло U 1 3 конвертера при монтажі виконують шляхом переміщення домкратного візка зі стендом і розміщеним у ньому шлаковим стопором під опорний кронштейн, підйому робочої платформи зі стендом і шлаковим стопором гідроциліндром домкратного візка до контакту шлакового стопора з опорним кронштейном на корпусі конвертера. Положення стенда на робочій платформі домкратного візка в напрямку поперечному напрямку переміщення домкратного візка регулюють і потім фіксують за допомогою гвинтового пристрою, жорстко закріпленого на робочій платформі останньої. Нова сукупність обмежувальних і відмітних ознак є причиною, а технічний результат (заміна шлакового стопора), що досягається, є наслідком. Цей первинний технічний результат є причиною, а забезпечення високоефективного обслуговування шлакового стопора, є наслідком. Більш детально сутність запропонованого способу пояснюється нижче описом з посиланнями на прикладені креслення, де зображені: - на фіг. 1 - схема установки домкратного візка й стенда під шлаковим стопором; - на фіг. 2 - вид А згідно фіг. 1. На кресленнях зображена робоча платформа 1, домкратний візок 2, стенд 3, рейковий шлях 4, гвинтовий пристрій 5, шлаковий стопор 6, опорний кронштейн 7, корпус конвертера 8. Підйомом робочої платформи 1 домкратного візка 2 із установленим на ній стендом 3 і переміщеннями домкратного візка уздовж рейкового 49344 4 шляху 4, а стенда в поперечному напрямку (з використанням гвинтового пристрою 5), здійснюється переобпирання шлакового стопора 6 з опорного кронштейна 7 на корпусі конвертера 8 на стенд 3. У цьому положенні стенд 3 фіксується гвинтовим пристроєм 5 щодо робочої платформи 1 домкратного візка 2. Потім здійснюється розбирання кріплення шлакового стопора 6 до кронштейна 7. Знімання шлакового стопора із кронштейна 7 корпуса конвертера 8 відбувається шляхом опускання шлакового стопора 6 спільно зі стендом 3 і робочою платформою 1 домкратного візка 2. За допомогою домкратного візка 2 стенд 3 з шлаковим стопором 6 викочують з-під конвертера (положення І) під мостовий кран (положення II). Монтаж шлакового стопора 6, установленого краном у стенд 3 на робочій платформі 1 домкратного візка 2, здійснюють шляхом його переміщення за допомогою домкратного візка 2 з-під крана (положення II) під конвертер (положення І), суміщення з опорним кронштейном 7 на корпусі конвертера 8 за рахунок переміщення домкратного візка 2 уздовж рейкового шляху 4 і підйому робочої платформи 1 домкратного візка 2 зі стендом 3 і шлаковим стопором 6, установки кріплення до опорного кронштейна 7. Використання запропонованого способу заміни шлакового стопора дозволяє робити цю операцію безпечним методом у стислий термін, що знижує час простою конвертера. 5 Комп’ютерна верстка Д. Шеверун 49344 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
