Фільтр для розділення сумішей рідин

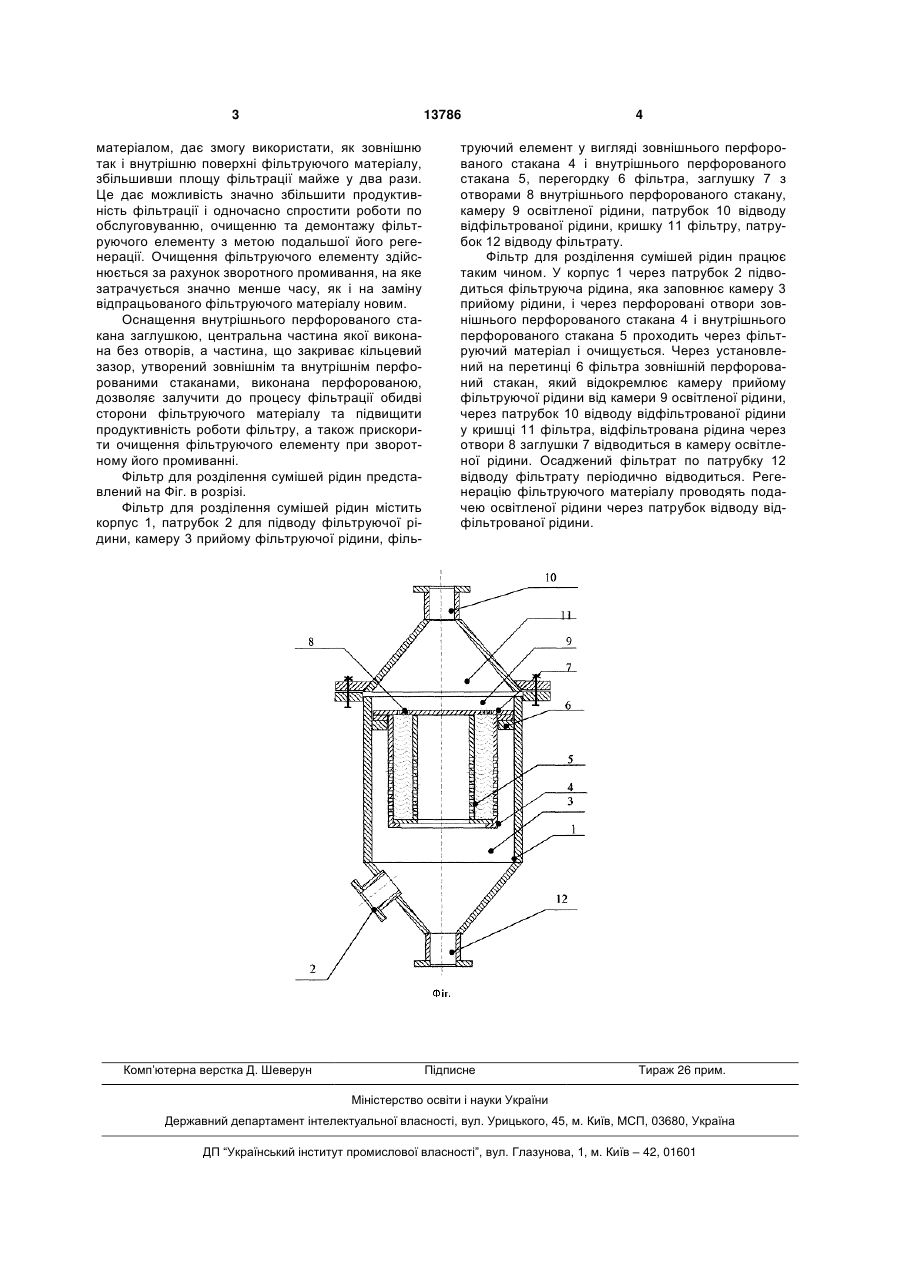

Фільтр для розділення сумішей рідин, який містить корпус, кришку корпуса, фільтруючий елемент, патрубок підводу фільтруючої рідини, патрубок відводу відфільтрованої рідини, патрубок від 3 13786 матеріалом, дає змогу використати, як зовнішню так і внутрішню поверхні фільтруючого матеріалу, збільшивши площу фільтрації майже у два рази. Це дає можливість значно збільшити продуктивність фільтрації і одночасно спростити роботи по обслуговуванню, очищенню та демонтажу фільтруючого елементу з метою подальшої його регенерації. Очищення фільтруючого елементу здійснюється за рахунок зворотного промивання, на яке затрачується значно менше часу, як і на заміну відпрацьованого фільтруючого матеріалу новим. Оснащення внутрішнього перфорованого стакана заглушкою, центральна частина якої виконана без отворів, а частина, що закриває кільцевий зазор, утворений зовнішнім та внутрішнім перфорованими стаканами, виконана перфорованою, дозволяє залучити до процесу фільтрації обидві сторони фільтруючого матеріалу та підвищити продуктивність роботи фільтру, а також прискорити очищення фільтруючого елементу при зворотному його промиванні. Фільтр для розділення сумішей рідин представлений на Фіг. в розрізі. Фільтр для розділення сумішей рідин містить корпус 1, патрубок 2 для підводу фільтруючої рідини, камеру 3 прийому фільтруючої рідини, філь Комп’ютерна верстка Д. Шеверун 4 труючий елемент у вигляді зовнішнього перфорованого стакана 4 і внутрішнього перфорованого стакана 5, перегордку 6 фільтра, заглушку 7 з отворами 8 внутрішнього перфорованого стакану, камеру 9 освітленої рідини, патрубок 10 відводу відфільтрованої рідини, кришку 11 фільтру, патрубок 12 відводу фільтрату. Фільтр для розділення сумішей рідин працює таким чином. У корпус 1 через патрубок 2 підводиться фільтруюча рідина, яка заповнює камеру 3 прийому рідини, і через перфоровані отвори зовнішнього перфорованого стакана 4 і внутрішнього перфорованого стакана 5 проходить через фільтруючий матеріал і очищується. Через установлений на перетинці 6 фільтра зовнішній перфорований стакан, який відокремлює камеру прийому фільтруючої рідини від камери 9 освітленої рідини, через патрубок 10 відводу відфільтрованої рідини у кришці 11 фільтра, відфільтрована рідина через отвори 8 заглушки 7 відводиться в камеру освітленої рідини. Осаджений фільтрат по патрубку 12 відводу фільтрату періодично відводиться. Регенерацію фільтруючого матеріалу проводять подачею освітленої рідини через патрубок відводу відфільтрованої рідини. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
