Герметизуючий з’єднувач труб

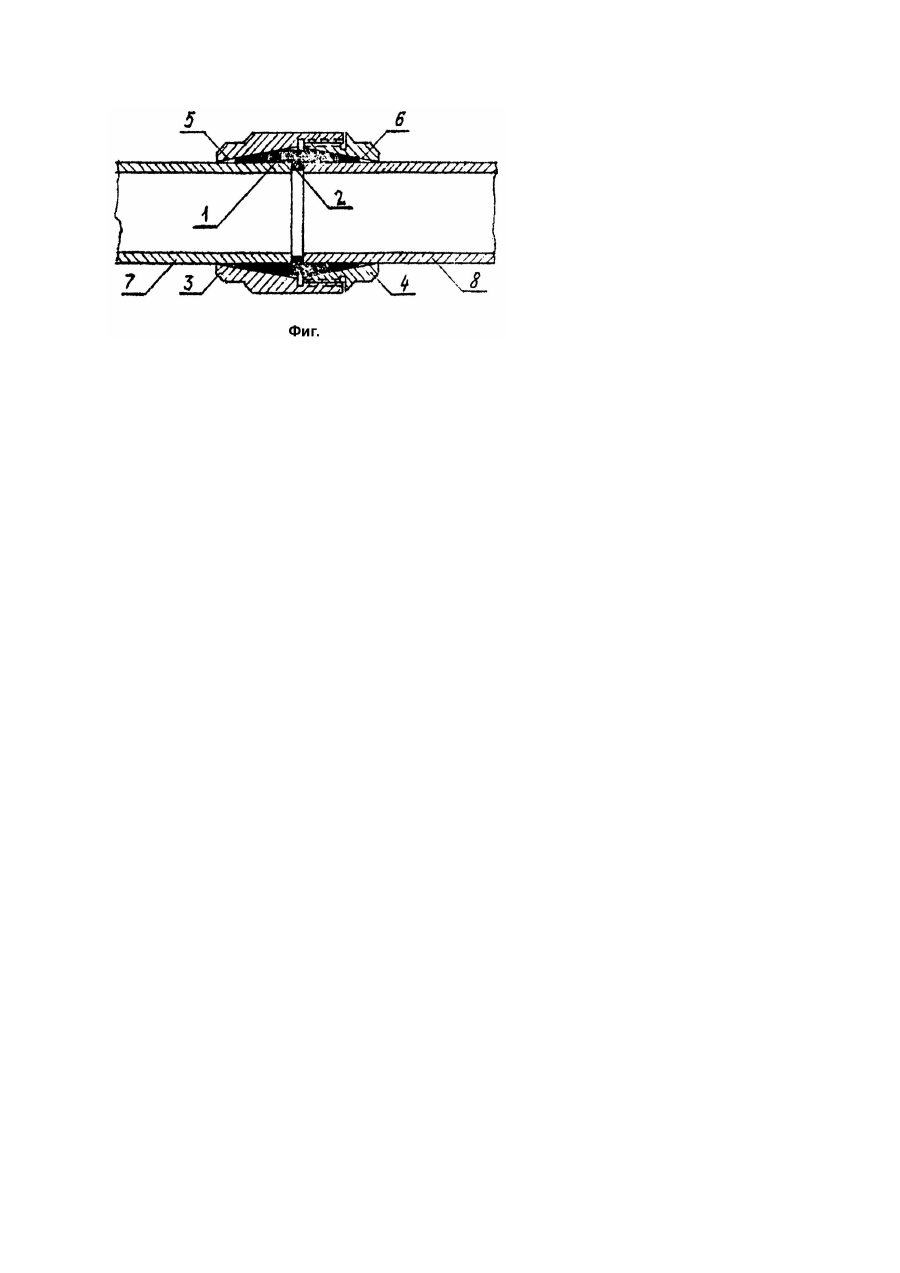

Изобретение относится к трубопроводной арматуре и касается разъемных соединителей труб. Общеизвестно, что для соединения труб широко применяется муфта с контргайками, а для герметизации стыка подматывают паклю. Эти детали навинчивают на резьбу, сделанную на концах соединяемых труб. Наличие резьбы на трубах приводит к преждевременному их износу и сокращает нормативные сроки эксплуатации в 4 - 5 раз, что вызывает большой расход дефицитных труб и денежных средств. Известно также устройство для безрезьбового соединения труб [1], принятое в качестве прототипа, состоящее из соединительной муфты, в отверстии которой имеется расположенный по центру упорный бурт, симметрично боковым сторонам которого сделаны кольцевые канавки со вставленными в них эластичными уплотнителями (шайбами). Концы муфты разрезаны на сегменты, имеющие обращенные наружу конусные фаски и резьбу, на которую навинчены наконечники (гайки), имеющие в их отверстиях конические поверхности, аналогичные фаскам муфты, в сопряжении с которыми в ней фиксируются концы стыкуемых труб. Недостатком этого соединителя труб является то, что такая установка уплотнительных колец в соединительной муфте не обеспечит герметичное соединение труб, работающих под большим давлением и его применение осуществляется в установках кратковременного, а не стационарного пользования. Задача, на решение которой направлено заявляемой изобретение, заключается в усовершенствовании соединителя труб путем создания менее материалоемкой, более компактной, не трудоемкой в изготовлении конструкции, обеспечивающей долговременную эксплуатацию. Достигается это тем, что заявляемый герметизирующий соединитель труб, включающий герметизирующие и фиксирующие их стык наконечники, один из которых выполнен с наружной резьбой, на которую навинчен второй наконечник так, что их внутренние конические поверхности обращены встречно возрастающими диаметрами, а эластичный уплотняющий соединитель труб имеет аналогичные наружные конические поверхности, снабжен внутри центрально расположенным буртом, соответствующим геометрии им уплотненных торцов соединенных труб. Эластичный уплотняющий соединитель изготовлен из материалов, обладающих одним или совокупностью следующих свойств термо-масло-бензостойкостью и используется в зависимости от среды применения. Сравнения заявляемого технического решения с прототипом показали, что приведенные отличия обеспечивают создание менее металлоемкого компактного, не трудоемкого в изготовлении устройства с долговременной и широкой областью применения на трубах, изготовленных из различных материалов металлов, пластмасс, керамики и др., и исключающего применение муфты, как у прототипа. Иными словами, совокупность изложенных признаков достаточна для достижения сформулированного выше положительного технического результата, т.е. они существенны. Изобретение поясняется чертежом (фиг.), на котором показан герметизирующий соединитель труб в собранном виде. Герметизированный соединитель труб состоит из эластичного уплотняющего соединителя труб с наружными коническими концами 1, имеющего внутри центрально расположенный бурт 2, уплотняющий торцы соединяемых труб 7 и 8, а также имеет герметизирующие и фиксирующие их стык наконечники: наружный 3 и внутренний 4 с коническими поверхностями в отверстиях 5 и 6 соответственно. Устройство работает следующим образом. На концы соединяемых труб 7 и 8 одевают наконечники 3 и 4, а затем трубы вставляют в отверстие эластичного уплотняющего соединителя 1 до упора их торцов и уплотняющий бурт 2, после чего с помощью завинчивания до отказа соединяют наконечники З и 4. По мере соединения наконечников 3 и 4 конические поверхности их отверстий 5 и 6 герметично и неподвижно зажимают эластичный уплотняющий соединитель 1 вокруг концов соединяемых труб 7 и 8, которые при этом смещаются в осевом (встречном) направлении и их торцы герметично упираются в уплотнительный бурт 2 и в таком виде соединение эксплуатируется. Осуществить предлагаемое устройство не требует особых условий производства и не представляет технических трудностей в изготовлении, благодаря чему оно может быть изготовлено в любой небольшой мастерской. Эффективность предлагаемого изобретения заключается в том, что оно исключает нарезку труб, благодаря чему увеличивается срок их эксплуатации, экономится расход дефицитных труб и денежных средств, дает возможность широкого применения любым человеком и может стать товаром народного потребления. Источники информации 1. Патент Швейцарии №448640, 47, 1965.
