Герметизуючий вузол шлюзової камери доменної печі

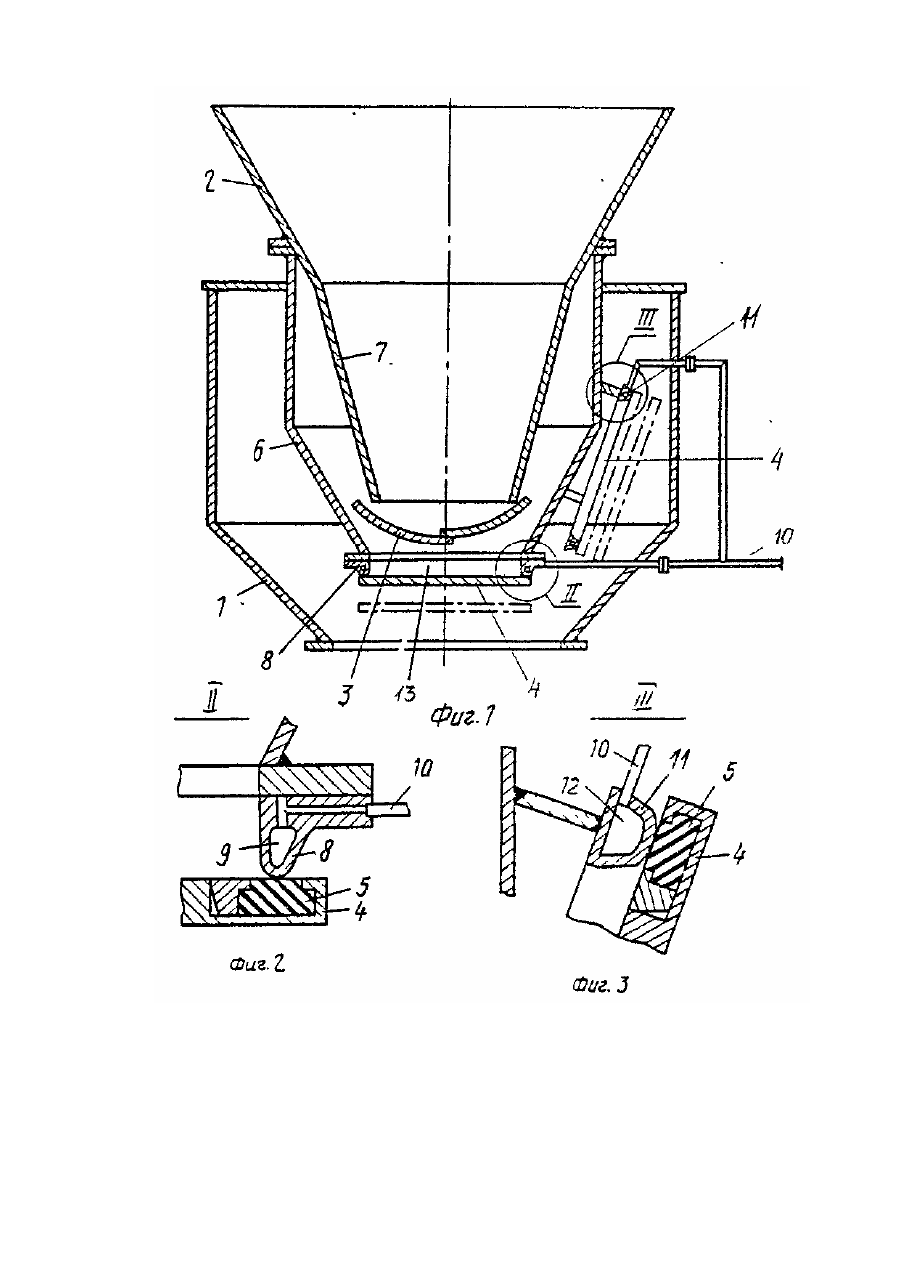

Изобретение относится к герметизирующему клапану для ша хтной печи, включающему периферическое мягкое уплотнение и перемещаемому между закрытым положением, в котором прокладка прижимается к кольцеобразному седлу, окружающее проходное отверстие, и запасным положением при раздвигании указанного проходного отверстия. Шахтные печи, в частности, домны, загружаются через шлюзовую камеру, которая попеременно сообщается с атмосферой при ее заполнении и с внутренностью печи, при высыпании материалов загрузки. Для этого выпускное отверстие, а также отверстие загрузки шлюзовой камеры оборудованы герметизирующими клапанами описанного выше типа. Нижний герметизирующий клапан подвергается воздействию высоких температур, существующи х вн утри печи. Эти высокие температуры, с одной стороны, и их флуктуации, с другой стороны, быстро изнашивают прокладку такого клапана, тем более, что прокладки делаются из мягкого материала, который относительно уязвимый, и поэтому их надо часто заменять. Когда температура в камере печи низкая, в зависимости от режима печи, седло охлаждается ниже точки конденсации горячих и влажных газов, влага из газов конденсируется на седле и вызывает отложения пыли которая образует там корку, когда температура повышается. Эта корка уменьшает герметичность и ускоряет износ прокладок. Было предложено уменьшить риск формирования корки на седле путем его обогрева электрическим сопротивлением Однако, эта мера не позволяет решить проблему перегрева прокладки и не обеспечивает защиты в открытом положении клапана [1]. Задачей настоящего изобретения является повышение степени герметичности и уменьшение износа прокладок герметизирующего клапана. Задача решается за счет того, что герметизирующий узел шлюзовой камеры доменной печи, содержащий окружающее проходное отверстие, обогреваемое или охлаждаемое основное кольцевое седло и имеющий возможность перемещения между закрытым и открытым положениями клапан с мягкой периферийной прокладкой, прижимаемой к седлу в закрытом положении, согласно изобретению, снабжен дополнительным седлом, к которому прижат клапан в открытом положении и контактная поверхность которого больше контактной поверхности основного седла, при этом основное и дополнительное седла выполнены с кольцевыми каналами, соединенными с системой текучей среды их обогрева или охлаждения. На фиг. 1 показан герметизирующий узел шлюзовой камеры доменной печи, общий вид, вертикальный разрез; на фиг. 2 -узел II на фиг. 1 (герметизирующий клапан в закрытом положении); на фиг. 3 - узел III на фиг. 1, (герметизирующий клапан в открытом положении). На фиг. 1 показана клапанная камера 1, выполненная вокруг высыпного трубопровода шлюзовой камеры 2. Высыпание загрузочного материала в печь, которая здесь не показана, и которая находится внизу, регулируется дозирующим клапаном 3. Герметичность между шлюзовой камерой 2 и внутренностью печи реализуется при помощи герметизирующего клапана 4, детали которого видны на фиг. 2. В клапане 4 имеется мягкая периферическая кольцевая прокладка 5, которая может выдерживать определенную температур у, и которая в закрытом положении клапана 4 прижимается к кольцевому основному седлу 8, закрепленному болтами на неподвижной опоре 6, окружающей патрубок выпуска 7. В соответствии с настоящим изобретением, в кольцевом седле 8 имеется внутренний кольцевой канал 9, который соединен при помощи трубопровода 10 с системой текучей среды, по которой подается в кольцевой канал 9 газ или жидкость с определенной температурой. Как пример, эта температура может быть от 80 до 100°С, в зависимости от характеристик функционирования печи. Таким образом, эта жидкость создает охлаждающий эффект на мягкой периферийной прокладке 5, когда окружающая температура превышает температуру этой жидкости, и нагревающий эффект, когда окружающая температура ниже температуры жидкости, для того, чтобы избежать при конденсации отложения пыли как на основном кольцевом седле 8, так и на прокладке 5. Для уменьшения температурных нагрузок и избежания загрязнения прокладки 5. когда клапан 4 находится в открытом положении, предусматривается, в соответствии с предпочтительным способом реализации изобретения, дополнительное седло 11 клапана (см. фиг. 1 и 3) на боковой стороне опоры 6, к которому прижимается клапан 4, когда он находится в открытом положении при загрузке печи, В этом дополнительном седле 11 также имеется внутренний канал 1, соединенный трубопроводом 10 с той же системой текучей среды, чтои канал 9, расположенный в кольцевом седле 8, расположенном вокруг проходного отверстия 13. Таким образом, текучая среда также оказывает свое действие на прокладку 5, когда клапан 4 находится в запасном положении. Учитывая то, что дополнительное седло 11 не обеспечивает функции герметизации с прокладкой 5 в запасном положении клапана 4, его форма. Учитывая то, что дополнительное седло 11 не обеспечивает функции герметизации с прокладкой 5 в запасном положении клапана 4, его форма может быть такой, чтобы его поверхность контакта с прокладкой 5 была больше, чем в случае основного седла 8, что позволяет осуществлять лучшую теплопередачу между седлом 11 и прокладкой 5. Кроме того, отпечаток дополнительного седла 11 на прокладке 5 будет менее глубоким, так как точечная сила будет меньше за счет большей поверхности и, кроме того, отпечаток не будет соответствовать отпечатку, образованному основным седлом 8. Другим преимуществом дополнительного седла 11 является то, что прокладка 5 клапана 4 не попадает в открытом положении под действие окружающих газов, что, естественно, уменьшает отложение пыли. Другим преимуществом охлаждения при помощи жидкости является то, что устраняется необходимость охлаждения инертным газом, что снижает эксплуатационные расходы.
