Вогнетривкий герметизуючий пакет

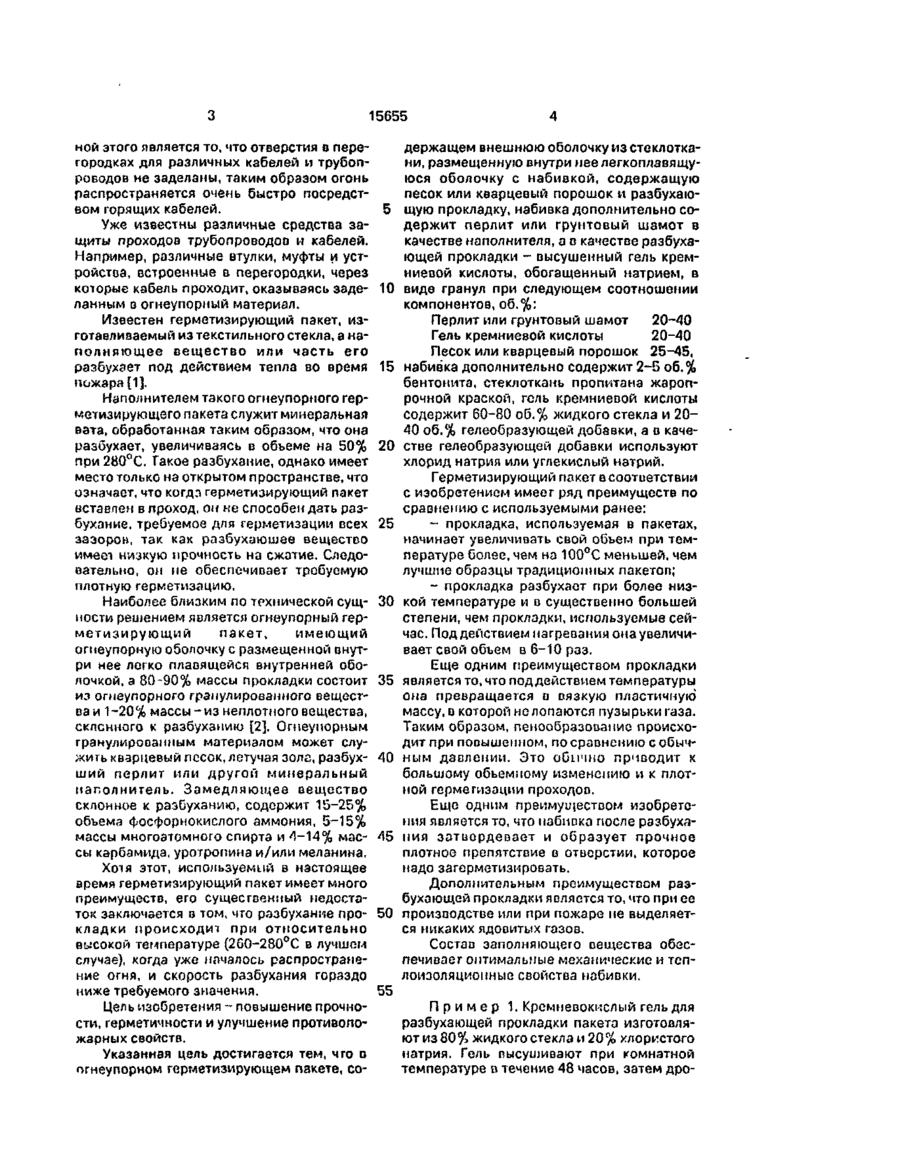

1. Огнеупорный герметизирующий пакет, содержащий внешнюю оболочку из стеклоткани, размещенную внутри нее легкоплавящуюся оболочку с набивкой, содержащей песок или кварцевый порошок и разбухающую прокладку, о т л и ч а ю щ и й с я тем, что набивка дополнительно содержит перлит или грунтовый шамот в качестве наполнителя, а в качестве разбухающей прокладки - высушенный гель кремниевой кислоты, обогащенный натрием, в виде гра нул при следующем соотношении компонентов, об.%: Перлит или грунтовый шамот 20 - 40 Гель кремниевой кислоты 20 - 40 Песок или кварцевый порошок 25-45. 2. Огнеупорный герметизирующий пакет по п. 1 , о т л и ч а ю щ и й с я тем, что набивка дополнительно содержит 2-5 об.% бентонита. 3. Огнеупорный герметизирующий пакет по п. 1 , о т л и ч а ю щ и й с я тем, что стеклоткань пропитана жаропрочной краской. 4. Огнеупорный герметизирующий пакет по п. 1 , о т л и ч а ю щ и й с я тем, что гель кремниевой кислоты содержит 60-80 об.% жидкого стекла и 20-40 об.% гелеобразующей добавки. 5. Огнеупорный герметизирующий пакет по п.4, о т л и ч а ю щ и й с я тем, что в качестве гелеобразующей добавки используют хлорид натрия. 6. Огнеупорный герметизирующий пакет по п.4, о т л и ч а ю щ и й с я тем, что в качестве гелеобразующей добавки используют углекислый натрий. ел а ел ел О Настоящее изобретение касается огнеупорного герметизирующего пакета, снабженного внешней оболочкой из огнеупорной ткани, предпочтительно выполненной из текстильного стекла и, при необходимости, второй внутренней оболочкой, выполненной из влагонепроницаемой пленки, и наполненного набивкой, содержащей огнеупорный наполняющий материал и разбухающее вещество, использующегося, в основном, для временной и/или постоянной огнеупорной заделки кабельных проходов или других отверстий и каналов. До завершения строительства часто случаются пожары, главным образом, в промышленном строительстве. Такие пожары распространяются довольно быстро через помещения внутри здания. Главной причи 15655 ной этого является то, что отверстия в перегородках для различных кабелей и трубопроводов не заделаны, таким образом огонь распространяется очень быстро посредст5 вом горящих кабелей. Уже известны различные средства защиты проходов трубопроводов и кабелей. Например, различные втулки, муфты и устройства, встроенные в перегородки, через которые кабель проходит, оказываясь заде- 10 ланным о огнеупорный материал. Известен герметизирующий пакет, изготавливаемый из текстильного стекла, а наполняющее вещество или часть его разбухает под действием тепла во время 15 пожара [1]. Наполнителем такого огнеупорного герметизирующего пакета служит минеральная вата, обработанная таким образом, что она разбухает, увеличиваясь в объеме на 50% 20 при 280°С. Такое разбухание, однако имеет место только на открытом пространстве, что означает, что когдз герметизирующий пакет вставлен в проход, он не способен дать разбухание, требуемое для герметизации всех 25 зазоров, так как разбухаюшее вещество имеет низкую прочность на сжатие. Следовательно, он не обеспечивает требуемую плотную герметизацию. Наиболее близким по технической сущ- 30 ности решением является огнеупорный герметизирующий пакет, имеющий огнеупорную оболочку с размещенной внутри нее легко плавящейся внутренней оболочкой, а 80-90% массы прокладки состоит 35 из огнеупорного гранулированного вещества и 1-20% массы-из неплотного вещества, склонного к разбуханию [2]. Огнеупорным гранулированным материалом может служить кварцевый песок, летучая зола, разбух- 40 ший перлит или другой минеральный наполнитель. Замедляющее вещество склонное к разбуханию, содержит 15-25% объема фосфорнокислого аммония, 5-15% массы многоатомного спирта и /1-14% мас- 45 сы карбамида, уротропина и/или меланина. Хотя этот, используемый в настоящее время герметизирующий пакет имеет много преимуществ, его существенный недостаток заключается в том, что разбухание про- 50 кладки происходит при относительно высокой температуре (2 60-280° С в лучшем случае), когда уже началось распространение огня, и скорость разбухания гораздо ниже требуемого значения. 55 Цель изобретения - повышение прочности, герметичности и улучшение противопожарных свойств. Указанная цель достигается тем, чго о огнеупорном герметизирующем пакете, со держащем внешнюю оболочку из стеклоткани, размещенную внутри нее легкоплавящуюся оболочку с набивкой, содержащую песок или кварцевый порошок и разбухающую прокладку, набивка дополнительно содержит перлит или грунтовый шамот в качестве наполнителя, а в качестве разбухающей прокладки - высушенный гель кремниевой кислоты, обогащенный натрием, в виде гранул при следующем соотношении компонентов, об.%: Перлит или грунтовый шамот 20-40 Гель кремниевой кислоты 20-40 Песок или кварцевый порошок 25-45, набивка дополнительно содержит 2-5 об.% бентонита, стеклоткань пропитана жаропрочной краской, гель кремниевой кислоты содержит 60-80 об.% жидкого стекла и 2040 об.% гелеобразующей добавки, а в качестве гелеобразующей добавки используют хлорид натрия или углекислый натрий. Герметизирующий пакет в соответствии с изобретением имеет ряд преимуществ по сравнению с используемыми ранее: - прокладка, используемая в пакетах, начинает увеличивать свой объем при температуре более, чем на 100°С меньшей, чем лучшие образцы традиционных пакетоп; - прокладка разбухает при более низкой температуре и в существенно большей степени, чем прокладки, используемые сейчас. Под действием нагревания она увеличивает свой объем в 6-10 раз. Еще одним преимуществом прокладки является то, что под действием температуры она превращается а вязкую пластичную массу, в которой не лопаются пузырьки газа. Таким образом, пенообразованио происходит при повышенном, по сравнению с обычным давлении. Это обычно приводит к большому объемному изменению и к плотной герметизации проходов. Еще одним преимуществом изобретения является то, что набивка после рззбухания затвердевает и образует прочное плотное препятствие в отверстии, которое надо загерметизировать. Дополнительным преимуществом разбухающей прокладки является то, что при ее производстве или при пожаре не выделяется никаких ядовитых газов. Состав заполняющего вещества обеспечивает оптимальные механические и теплоизоляционные свойства набивки. П р и м е р 1. Кремневокмслый гель для разбухающей прокладки пакета изготовляют из 80% жидкого стекла и 20% хлористого натрия. Гель высушивают при комнатной температуре в течение 48 часов, затем дро 15655 бят на гранулы с диаметром 3 мм в молоткоСостав другой части герметизирующих оой мельнице. пакетов (образцы В) по изобретению был Гранулы помещают в печь, температура таким, %: в которой постепенно повышается. Гранулы Вспучиваемая прокладка по разбухают при 140°С, увеличивая свой пер- 5 примеру 2 35 воначальный объем в 8-Ю раз, при достижеКварцевая мука 35 нии температуры в 150°С за 3 минуты. Размолотая огнеупорная глина 30. П р и м е р 2. Кремневокислый гель Пакет из стеклоткани, содержащий наизготавливают из 60% жидкого стекла и бивку, пропитывался составом Alucot T-250 40% углекислого натрия. Гель высушивают 10 (огнеупорная пропитка на основе кремния). при 75°С за 8 часов, затем дробят дробильСоставы образцов С, и Е указаны в ными валками. Размер полученных частиц табл.1. около 4 мм. Гранулы помещают в печь и при Испытания проводились даже с герменагревании увеличивают свой первоначальтизирующими пакетами, имеющимися в ный объем в 6-8 раз при 150°С. 15 продаже, определенная часть которых содержала специально обработанную набивку из минеральной ваты (образцы F), а П р и м е р 3. Испытание на огнеустойчидругая часть была оборудована подушкой вость проводилось в соответствии с указанииз минеральной ваты, покрытой термовспеями стандарта D 1 N 4102 с традиционными герметизирующими пакетами и пакетами по 20 ниваемым материалом (образцы С). Результаты испытаний показаны в следующей изобретению. Различные герметизирующие табл.2. пакеты испытывались по одному. В ходе испытаний отверстие размером 80 х 40 см в Для оценки таблицы следует учитывать, верхней горизонтальной стенке печи с гочто стандарт I 4102 разрешает температуру релкой закрывалось различными гермети- 25 макс. 180°С снаружи герметизированной зирующими пакетами на ширину 35 см. В части во время полуторачасового испытаотверстии формировались вертикальные прония. Вышеприведенные примеры ясно доходы для кабелей. Проход содержал три кабеказывают, что герметизирующие пакеты по ля диаметром 40 мм и двенадцать кабелей изобретению имеют более благоприятные диаметром 8 мм. Последние проводились че- 30 характеристики во всех отношениях по рез отверстие в металлическом поддоне. сравнению с имеющимися в продаже: герметизация безопасна, эффективна и с больТермопары крепились в различных точшим сроком службы, в случае пожара ках прохода для измерения температур снаподкладочный материал вспучивается ружи прохода (на поверхности пакетов, изоляции кабелей и на кабелях). Испытание 35 быстрее и в большей степени, чем в ранее используемых изделиях, и образует затверпроводилось в течение 1,5 часа, печь нагредевающую герметичную стенку в отверстии. валась от 0 до 1000°С примерно за полчаса. Некоторые из испытываемых пакетов соСледует отметить, что изобретение держали вспучиваемую прокладку, описанникоим образом не ограничивается вышеприную в примере 1. Она составляла 25% 40 веденными примерами, герметизирующий паобъема пакета, а отдельно от этого набивка кет по изобретению может быть изготовлен в составляла 40% по объему песка, 32% по нескольких других видах и другими методами, объему перлита и 3% по объему бентонита. охваченными приложенной формулой изобреЭто были образцы с маркировкой А. тения. 45 Таблица 1 0бразец:С Песок Перлит Вспучиваемая прокладка примера 1 Бентонит Образец: Е Вспучиваемая прокладка по примеру 2 Кварцевая мука Размолотая онеупорная глина 40% 20% 38% 2% 40% 20% 40% 45% 30% 20% 5% 15655 Таблица 2 Марка паке По изобретению Имеющиеся в продаже F С та А В С 140 145 142 Е Макс, температура (°С), полученная при испытании Упорядник Замовлення 4194 143 Техред М.Моргентал 141 203 Коректор А.Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101 185
