Спіральна антена
Формула / Реферат
Спіральна антена, що містить закріплену на опорі з можливістю обертання спіральну діелектричну оправку і пружно здеформовану по формі оправки металеву спіраль, яка вільно опирається на поверхню оправки і має на однім з своїх кінців нерухомий контакт з живильним фідером, яка відрізняється тим, що оправка виконана в формі заглушеної на одному кінці трубки, а спіраль розташована в її порожнині.
Текст

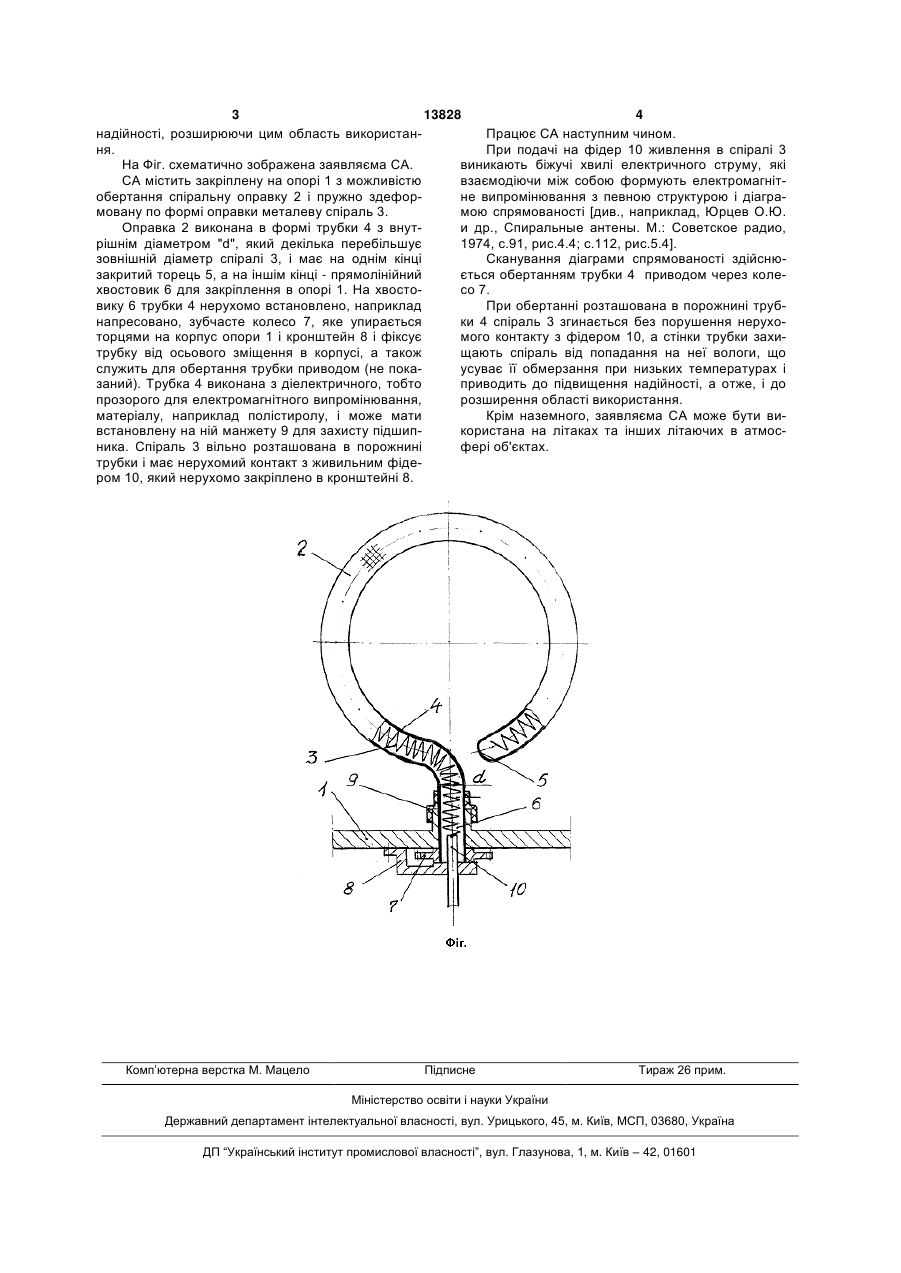

Спіральна антена, що містить закріплену на опорі з можливістю обертання спіральну діелект 3 13828 4 надійності, розширюючи цим область використанПрацює СА наступним чином. ня. При подачі на фідер 10 живлення в спіралі 3 На Фіг. схематично зображена заявляєма СА. виникають біжучі хвилі електричного струму, які СА містить закріплену на опорі 1 з можливістю взаємодіючи між собою формують електромагнітобертання спіральну оправку 2 і пружно здефорне випромінювання з певною структурою і діаграмовану по формі оправки металеву спіраль 3. мою спрямованості [див., наприклад, Юрцев О.Ю. Оправка 2 виконана в формі трубки 4 з внути др., Спиральные антены. М.: Советское радио, рішнім діаметром "d", який декілька перебільшує 1974, с.91, рис.4.4; с.112, рис.5.4]. зовнішній діаметр спіралі 3, і має на однім кінці Сканування діаграми спрямованості здійснюзакритий торець 5, а на іншім кінці - прямолінійний ється обертанням трубки 4 приводом через колехвостовик 6 для закріплення в опорі 1. На хвостосо 7. вику 6 трубки 4 нерухомо встановлено, наприклад При обертанні розташована в порожнині трубнапресовано, зубчасте колесо 7, яке упирається ки 4 спіраль 3 згинається без порушення нерухоторцями на корпус опори 1 і кронштейн 8 і фіксує мого контакту з фідером 10, а стінки трубки захитрубку від осьового зміщення в корпусі, а також щають спіраль від попадання на неї вологи, що служить для обертання трубки приводом (не покаусуває її обмерзання при низьких температурах і заний). Трубка 4 виконана з діелектричного, тобто приводить до підвищення надійності, а отже, і до прозорого для електромагнітного випромінювання, розширення області використання. матеріалу, наприклад полістиролу, і може мати Крім наземного, заявляєма СА може бути вивстановлену на ній манжету 9 для захисту підшипкористана на літаках та інших літаючих в атмосника. Спіраль 3 вільно розташована в порожнині фері об'єктах. трубки і має нерухомий контакт з живильним фідером 10, який нерухомо закріплено в кронштейні 8. Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSpiral antenna
Назва патенту російськоюСпиральная антенна
МПК / Мітки
МПК: H01Q 9/04, H01Q 11/00
