H01Q 11/00 — “Довгі” (в електричному сенсі) антени з розмірами, що перевищують подвоєну мінімальну робочу довжину хвилі і складені з струмопровідних активних випромінюючих елементів

Номер патенту: 104959

Опубліковано: 25.03.2014

Автори: Ліске Олексій Миколайович, Гоблик Віктор Васильович

МПК: H01Q 11/00

Мітки: щілинна, антена

Формула / Реферат:

Щілинна антена, яка містить металевий екран зі щілинною лінією, який розташований на першій діелектричній пластині з відносною діелектричною проникністю , роз'єм, компланарну лінію, що з'єднує роз'єм і щілинну лінію, та металевий рефлектор, яка відрізняється тим, що щілинна лінія виконана у формі ромба, між металевим екраном та металевим рефлектором встановлено другу...

Номер патенту: 88880

Опубліковано: 10.12.2009

Автори: Овсяніков Віктор Володимирович, Овсяніков Володимир Вікторович

МПК: H01Q 11/00

Мітки: антена, логоперіодична

Формула / Реферат:

1. Логоперіодична антена, яка містить основу, вузол живлення, коаксіально-двопровідну лінію, на якій закріплені взаємно ортогональні низько- та високочастотні логоперіодичні структури головних вібраторів, поблизу з якими закріплені додаткові вібратори, зігнуті Z-подібно під кутом 80-100° в ділянці кінців суміжних головних вібраторів у площині, ортогональній коаксіально-двопровідній лінії, кожний з додаткових вібраторів закріплено на...

Номер патенту: 45166

Опубліковано: 26.10.2009

Автори: Немчин Олександр Федорович, Яковлев Віталій Васильович, Рябкін Юрій Вікторович, Бєлояров Валерій Юрійович, Ушаков Олександр Миколайович

МПК: H01Q 9/00, H01Q 11/00, H01Q 13/00 ...

Мітки: антена, хвилевідно-щілинна

Формула / Реферат:

1. Хвилевідно-щілинна антена, що містить стандартний базовий хвилевід, фланець для з'єднання хвилеводу з джерелом збудження і заглушку типу "поглинаюче навантаження", установлену з вільного кінця стандартного базового хвилеводу, при цьому стандартний базовий хвилевід виконано прямокутного перерізу в поперечній площині з паралельно розташованими широкими і вузькими/бічними стінками, що утворюють внутрішній канал хвилеводу, на одній...

Номер патенту: 26806

Опубліковано: 10.10.2007

Автор: Редін Максім Ігоревіч

МПК: H01Q 11/00

Мітки: спіральна, модифікована, антена

Формула / Реферат:

Модифікована спіральна антена, що складається із двозахідної спіралі, яка відрізняється тим, що виконана на базовому зрізаному конусі, менша основа якого з'єднана з більшою основою додаткової конічної спіралі з більшим кутом при вершині конуса й малою кількістю витків, а більша основа приєднана до основи додаткового циліндра, розташованого відразу після конуса.

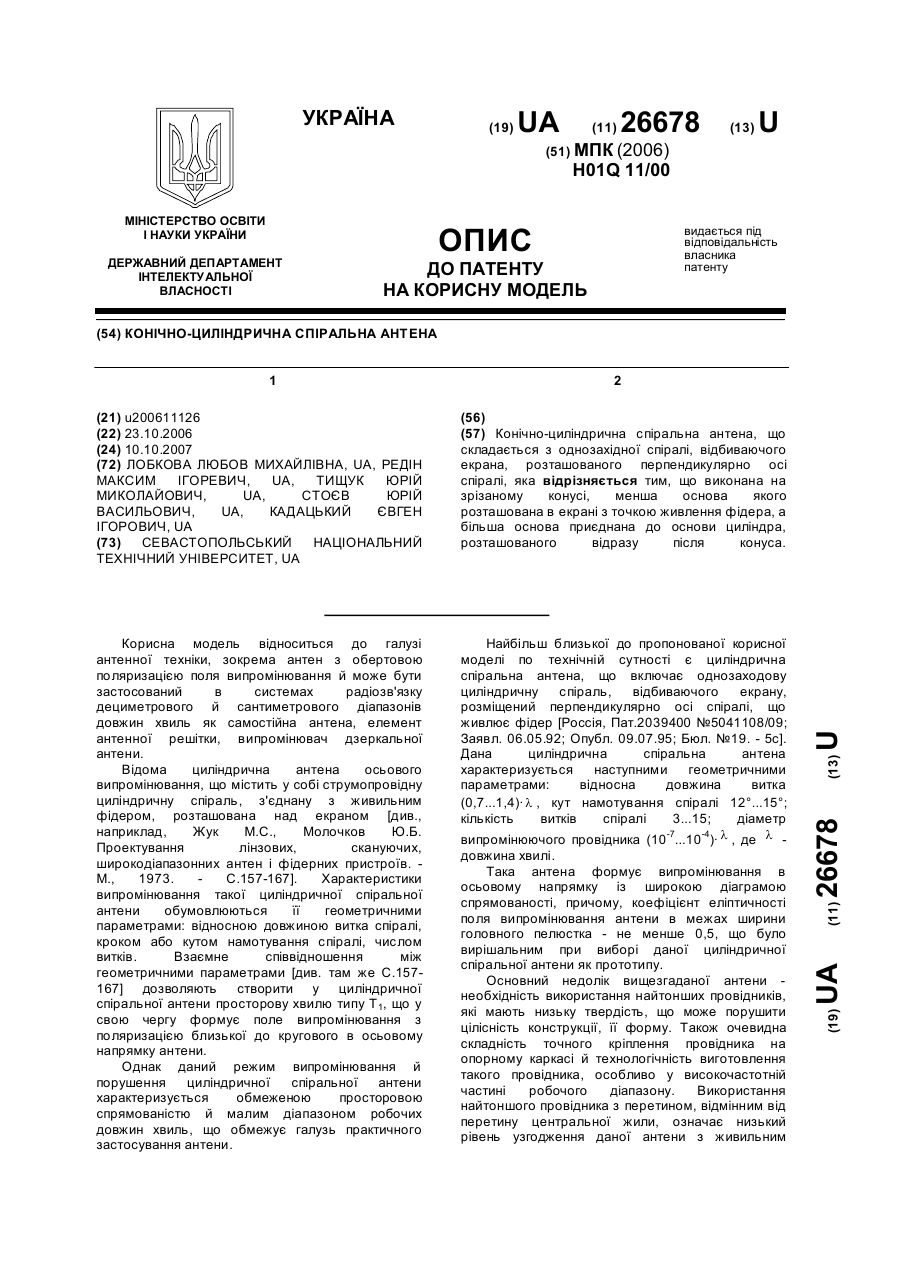

Номер патенту: 26678

Опубліковано: 10.10.2007

Автори: Редін Максім Ігоревіч, Лобкова Любов Михайлівна, Кадацький Євген Ігорович, Тіщук Юрій Миколайович, Стоєв Юрій Васильович

МПК: H01Q 11/00

Мітки: конічно-циліндрична, спіральна, антена

Формула / Реферат:

Конічно-циліндрична спіральна антена, що складається з однозахідної спіралі, відбиваючого екрана, розташованого перпендикулярно осі спіралі, яка відрізняється тим, що виконана на зрізаному конусі, менша основа якого розташована в екрані з точкою живлення фідера, а більша основа приєднана до основи циліндра, розташованого відразу після конуса.

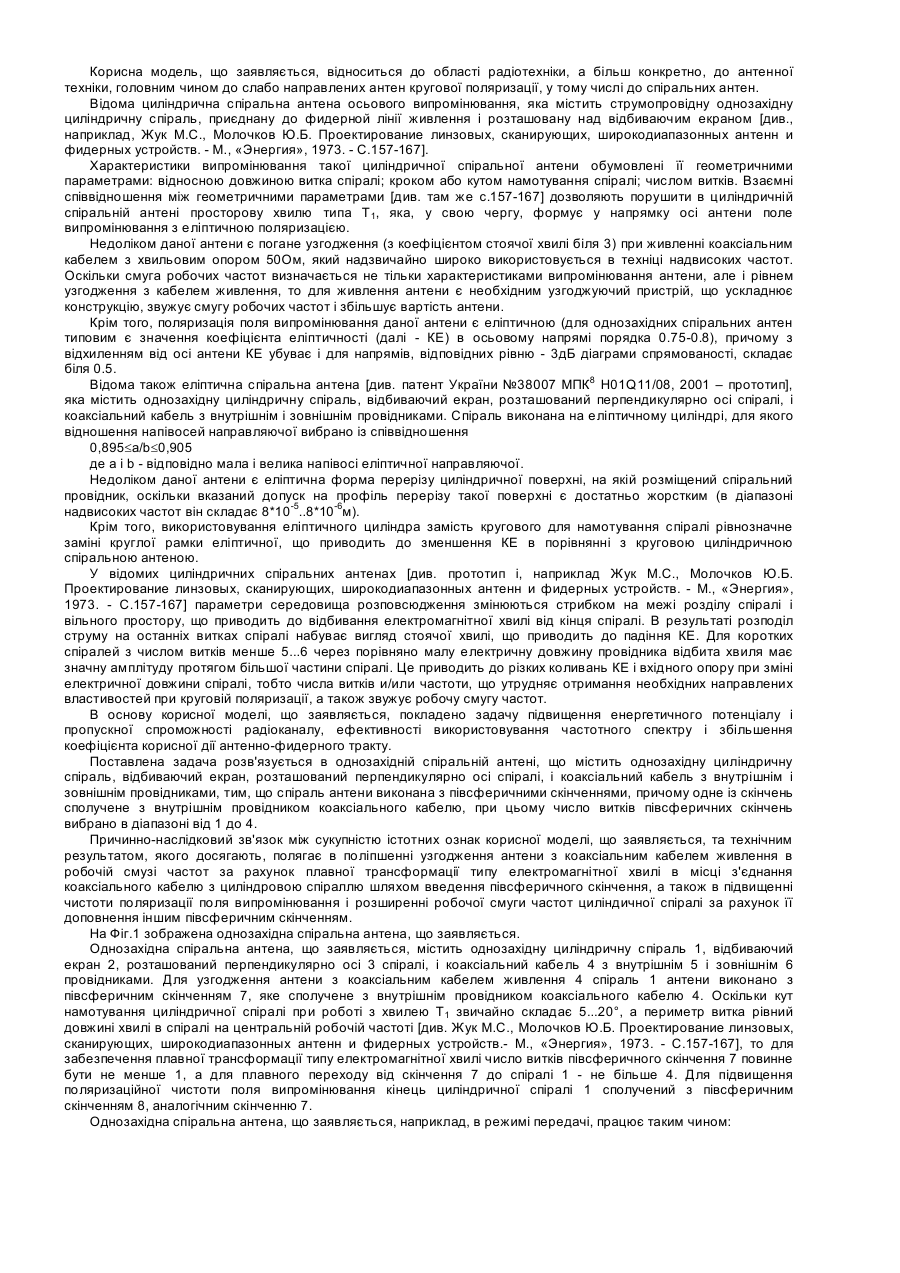

Номер патенту: 21820

Опубліковано: 10.04.2007

Автори: Виголов Сергій Олександрович, Головін Владіслав Вікторович, Лобкова Любов Михайлівна, Троїцький Олександр Вікторович, Білий Андрій Леонідович

МПК: H01Q 11/00

Мітки: антена, спіральна, однозахідна

Формула / Реферат:

Однозахідна спіральна антена, що містить однозахідну циліндричну спіраль, відбивний екран, розташований перпендикулярно осі спіралі, і коаксіальний кабель з внутрішнім і зовнішнім провідниками, яка відрізняється тим, що спіраль антени виконана з півсферичними закінченнями, причому одне із закінчень сполучене з внутрішнім провідником коаксіального кабелю, при цьому число витків півсферичних закінчень вибрано в діапазоні від 1 до 4.

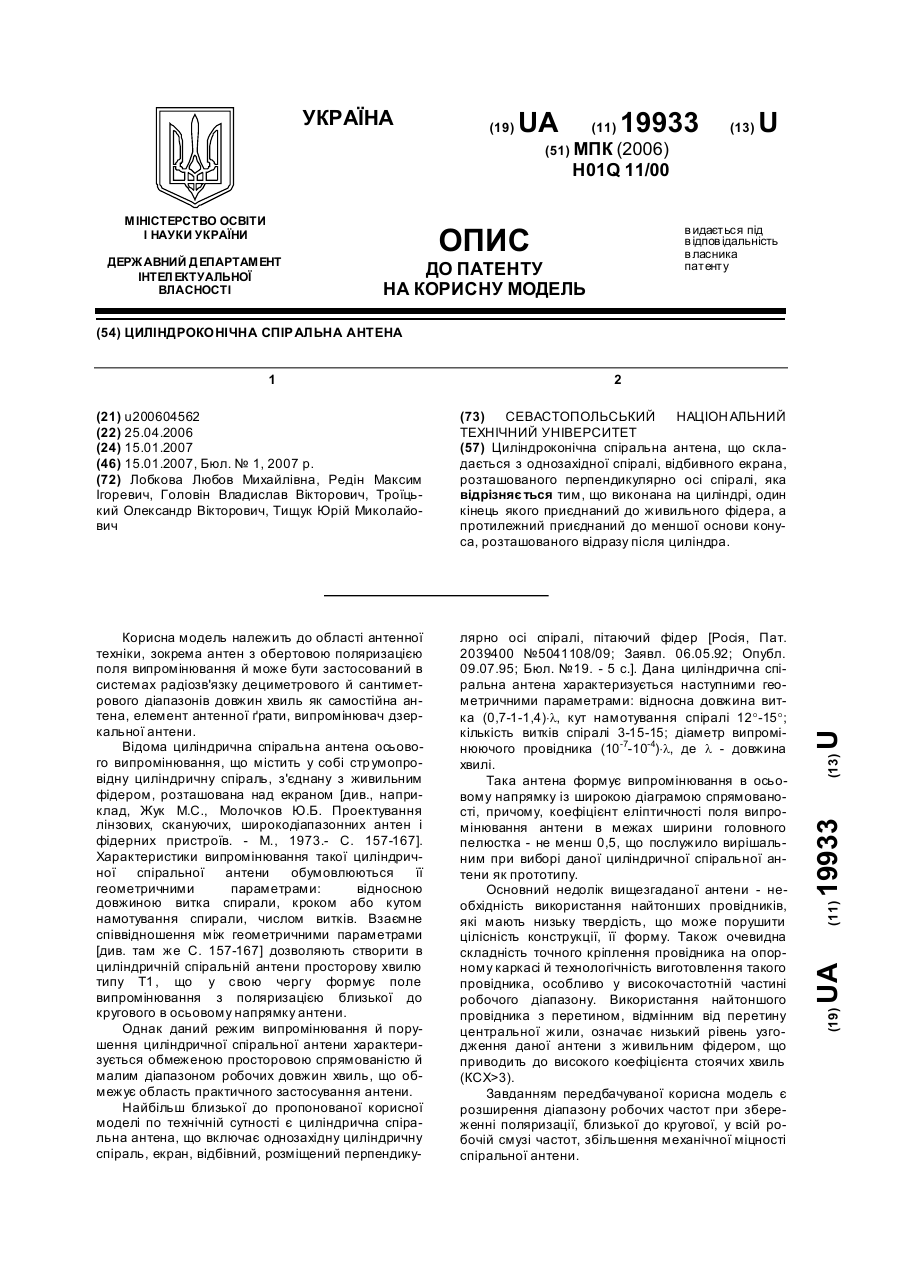

Номер патенту: 19933

Опубліковано: 15.01.2007

Автори: Редін Максім Ігоревіч, Троїцький Олександр Вікторович, Головін Владіслав Вікторович, Тіщук Юрій Миколайович, Лобкова Любов Михайлівна

МПК: H01Q 11/00

Мітки: циліндроконічна, антена, спіральна

Формула / Реферат:

Циліндроконічна спіральна антена, що складається з однозахідної спіралі, відбивного екрана, розташованого перпендикулярно осі спіралі, яка відрізняється тим, що виконана на циліндрі, один кінець якого приєднаний до живильного фідера, а протилежний приєднаний до меншої основи конуса, розташованого відразу після циліндра.

Номер патенту: 13828

Опубліковано: 17.04.2006

Автор: Тривайло Олександр Віталійович

МПК: H01Q 9/04, H01Q 11/00

Мітки: антена, спіральна

Формула / Реферат:

Спіральна антена, що містить закріплену на опорі з можливістю обертання спіральну діелектричну оправку і пружно здеформовану по формі оправки металеву спіраль, яка вільно опирається на поверхню оправки і має на однім з своїх кінців нерухомий контакт з живильним фідером, яка відрізняється тим, що оправка виконана в формі заглушеної на одному кінці трубки, а спіраль розташована в її порожнині.

Номер патенту: 13332

Опубліковано: 15.03.2006

Автори: Юрченко Михайло Сергійович, Тривайло Олександр Віталійович, Тривайло Михайло Семенович

МПК: H01Q 11/00

Мітки: логоспіральна, конічна, антена

Формула / Реферат:

Конічна логоспіральна антена, що містить діелектричний конічний каркас, на поверхні якого розташована багатозахідна металева стрічкова спіраль з лінійними вібраторами, яка відрізняється тим, що каркас в поперечному перерізі має форму еліпса, а лінійні вібратори розташовані на його великій осі.

Номер патенту: 74827

Опубліковано: 15.02.2006

Автори: Ольшевський Олександр Лаврентійович, Кривенко Володимир Петрович, Родін Кім Володимирович

МПК: H01Q 11/00

Мітки: спіральна, антена

Формула / Реферат:

Спіральна антена, що містить діелектричний циліндричний каркас, квадрифілярний спіральний випромінювач з верхньою точкою живлення, збуджуючий та узгоджуючий коаксіал, яка відрізняється тим, що в ній на верхньому торці діелектричного каркаса установлена діелектрична плата з виконаними на ній чотирма підковоподібними провідниками та пружним металевим повзунком, причому кожний із підковоподібних провідників з'єднаний одним кінцем з верхнім...

Номер патенту: 38008

Опубліковано: 15.04.2004

Автори: Проценко Михайло Борисович, Лобкова Любов Михайлівна, Таньков Іван Володимирович

МПК: H01Q 11/00

Мітки: керованою, випромінювання, поляризацією, антена, спіральна

Формула / Реферат:

 Спіральна антена з керованою поляризацією випромінювання, що містить дві спіралі, екран, два коаксіальних з'єднувачі, суміщені з узгоджувальними елементами, пристрій фазового керування збудженням антени, яка відрізняється тим, що дві спіралі виконані у вигляді гілок двозахідної арифметичної спіралі, гальванічно сполучені в центрі антени, збудження здійснюється через коаксіальні з'єднувачі, які суміщені з узгоджувальними елементами та...

Номер патенту: 38007

Опубліковано: 15.04.2004

Автори: Івашина Маріанна Валеріївна, Лобкова Любов Михайлівна, Головін Владислав Володимирович, Проценко Михайло Борисович, Молчанов Валерій Вікторович, Громоздін Валентин Володимирович

МПК: H01Q 11/00

Мітки: антена, спіральна, еліптична

Формула / Реферат:

Еліптична спіральна антена, що містить однозахідну циліндричну спіраль, відбиваючий екран, розташований перпендикулярно осі спіралі, яка відрізняється тим, що для розширення діаграми спрямованості в осьовому напрямі та поліпшення рівня погодженості з живильним фідером, однозахідна циліндрична спіраль виконана на циліндрі з еліптичною твірною, причому відношення довжин півосей еліптичної твірної вибрано за співвідношенням0,895

Номер патенту: 1922

Опубліковано: 15.07.2003

Автори: Ржендзицький Анатолій Вікентійович, Клікман Володимир Готліпович, Кірік Ігор Олександрович

МПК: H01Q 11/00, H01Q 5/00

Мітки: антена, логоперіодична

Формула / Реферат:

1. Логоперіодична антена, що містить живильну лінію і підключені до неї ряд симетричних вібраторів, яка відрізняється тим, що вібратори виконані V-подібної форми з можливістю роботи кожного з них як у метровому, так і в дециметровому діапазоні частот, і з кутом при вершині між їхніми плечима від 100° до 130°, який залежить від співвідношення електричної довжини вібратора до довжини хвилі, при цьому електрична довжина вібраторів метрового...

Номер патенту: 52711

Опубліковано: 15.01.2003

Автори: Овсяніков Володимир Вікторович, Овсяніков Віктор Володимирович

МПК: H01Q 11/00

Мітки: антена

Формула / Реферат:

1. Антена, яка містить основу, вузол живлення, коаксіально-двопровідну лінію із  ортогональними низько- та високочастотними логоперіодичними структурами головних та додаткових вібраторів, яка відрізняється тим, що додаткові вібратори виконані зігнутими поблизу кінців суміжних головних вібраторів Ζ-подібно  у площині, ортогональній коаксіально-двопровідній лінії, під кутом 80 - 100° кожен та разом складають рефлекторну додаткову антену,...

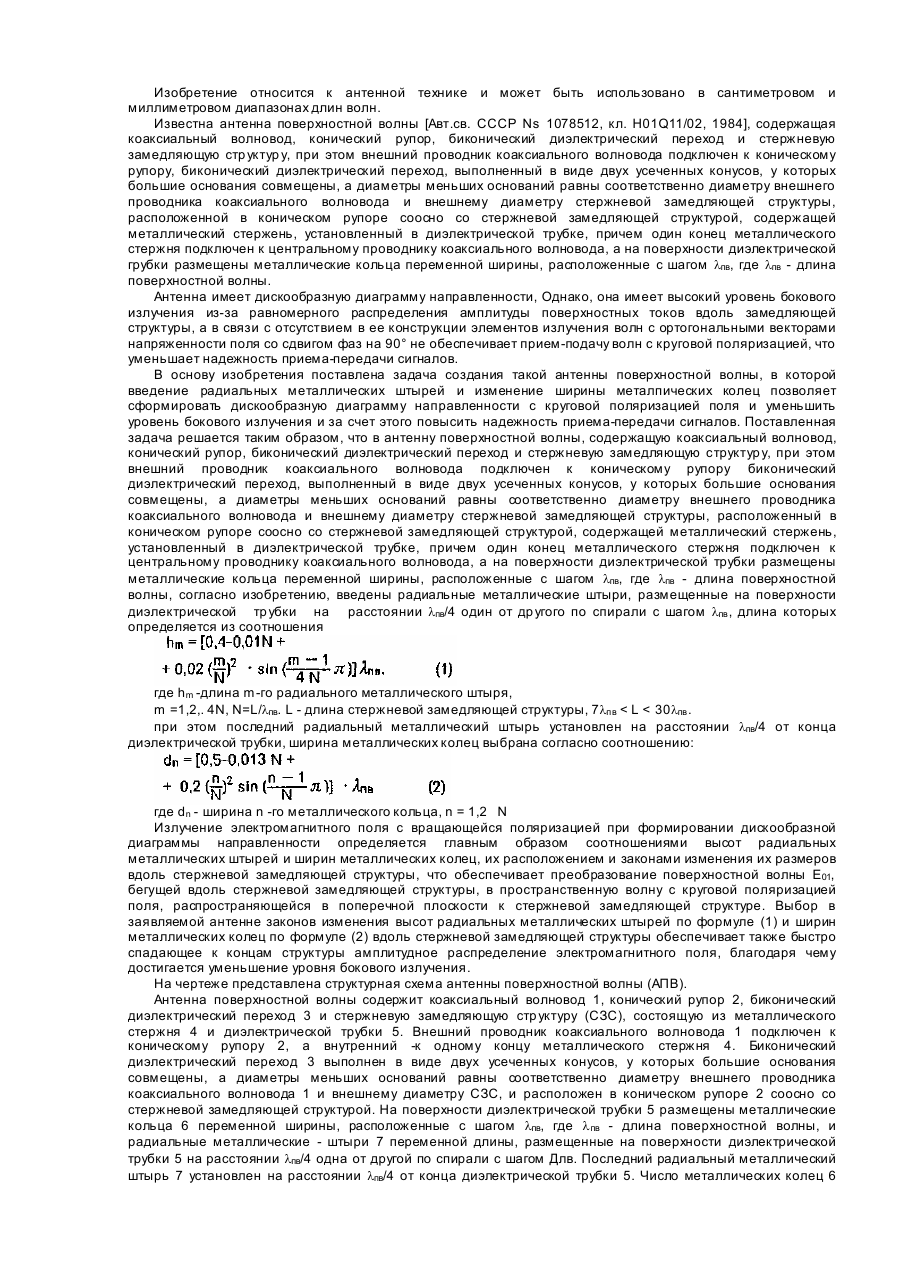

Номер патенту: 18767

Опубліковано: 25.12.1997

Автори: Філь Роман Миколайович, Гоблик Віктор Васильович, Грицай Роман Несторович

МПК: H01Q 11/00

Мітки: антена, хвилі, поверхневої

Формула / Реферат:

Антенна поверхностной волны, содержащая коаксиальный волновод, конический рупор, биконический диэлектрический переход и стержневую замедляющую структуру, при этом внешний проводник коаксиального волновода подключен к коническому рупору, биконический диэлектрический переход, выполненный в виде двух усеченных конусов, у которых большие основания совмещены, а диаметры меньших оснований равны соответственно диаметру внешнего проводника,...

Номер патенту: 18428

Опубліковано: 25.12.1997

Автори: Півень Микола Михайлович, Сілін Олександр Олегович, Гребенюк Юрій Іванович

МПК: H01Q 11/00

Мітки: спіральна, антена

Формула / Реферат:

Спиральная антенна, содержащая плоскую логарифмическую спираль, размещенную на одной стороне ферритовой подложки, на другой стороне которой имеется металлический экран, и подключенную к узлу возбуждения, электромагнит, подсоединенный к блокам питания и управления, отличающаяся тем, что узел возбуждения выполнен в виде компланарной линии, центральный полосок которой смещен относительно оси спирали и подключен к входной ветви спирали отрезком...
