Рекуператор для підігріву повітря

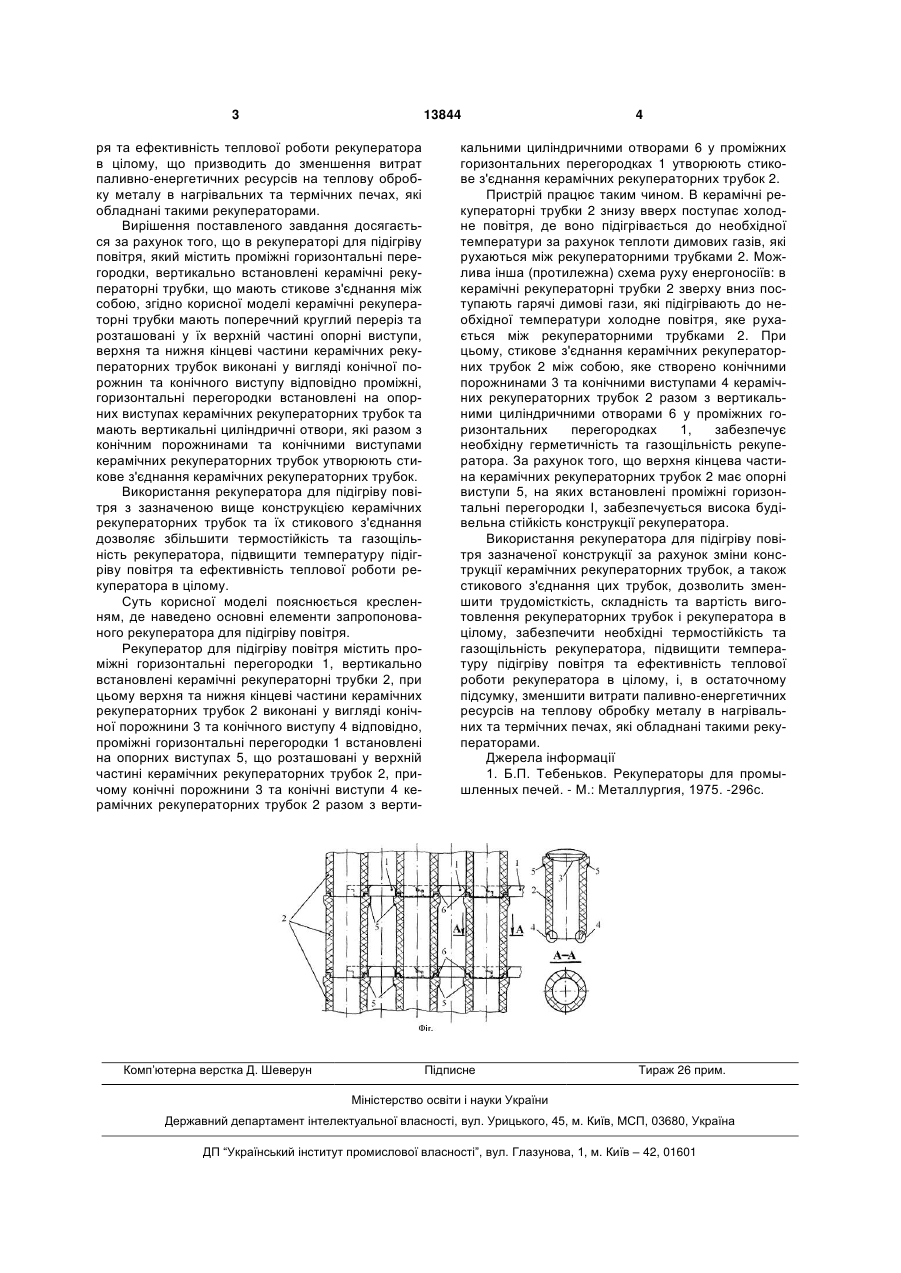

Рекуператор для підігріву повітря, який містить проміжні горизонтальні перегородки, верти 3 13844 ря та ефективність теплової роботи рекуператора в цілому, що призводить до зменшення витрат паливно-енергетичних ресурсів на теплову обробку металу в нагрівальних та термічних печах, які обладнані такими рекуператорами. Вирішення поставленого завдання досягається за рахунок того, що в рекуператорі для підігріву повітря, який містить проміжні горизонтальні перегородки, вертикально встановлені керамічні рекуператорні трубки, що мають стикове з'єднання між собою, згідно корисної моделі керамічні рекуператорні трубки мають поперечний круглий переріз та розташовані у їх верхній частині опорні виступи, верхня та нижня кінцеві частини керамічних рекуператорних трубок виконані у вигляді конічної порожнин та конічного виступу відповідно проміжні, горизонтальні перегородки встановлені на опорних виступах керамічних рекуператорних трубок та мають вертикальні циліндричні отвори, які разом з конічним порожнинами та конічними виступами керамічних рекуператорних трубок утворюють стикове з'єднання керамічних рекуператорних трубок. Використання рекуператора для підігріву повітря з зазначеною вище конструкцією керамічних рекуператорних трубок та їх стикового з'єднання дозволяє збільшити термостійкість та газощільність рекуператора, підвищити температуру підігріву повітря та ефективність теплової роботи рекуператора в цілому. Суть корисної моделі пояснюється кресленням, де наведено основні елементи запропонованого рекуператора для підігріву повітря. Рекуператор для підігріву повітря містить проміжні горизонтальні перегородки 1, вертикально встановлені керамічні рекуператорні трубки 2, при цьому верхня та нижня кінцеві частини керамічних рекуператорних трубок 2 виконані у вигляді конічної порожнини 3 та конічного виступу 4 відповідно, проміжні горизонтальні перегородки 1 встановлені на опорних виступах 5, що розташовані у верхній частині керамічних рекуператорних трубок 2, причому конічні порожнини 3 та конічні виступи 4 керамічних рекуператорних трубок 2 разом з верти Комп’ютерна верстка Д. Шеверун 4 кальними циліндричними отворами 6 у проміжних горизонтальних перегородках 1 утворюють стикове з'єднання керамічних рекуператорних трубок 2. Пристрій працює таким чином. В керамічні рекуператорні трубки 2 знизу вверх поступає холодне повітря, де воно підігрівається до необхідної температури за рахунок теплоти димових газів, які рухаються між рекуператорними трубками 2. Можлива інша (протилежна) схема руху енергоносіїв: в керамічні рекуператорні трубки 2 зверху вниз поступають гарячі димові гази, які підігрівають до необхідної температури холодне повітря, яке рухається між рекуператорними трубками 2. При цьому, стикове з'єднання керамічних рекуператорних трубок 2 між собою, яке створено конічними порожнинами 3 та конічними виступами 4 керамічних рекуператорних трубок 2 разом з вертикальними циліндричними отворами 6 у проміжних горизонтальних перегородках 1, забезпечує необхідну герметичність та газощільність рекуператора. За рахунок того, що верхня кінцева частина керамічних рекуператорних трубок 2 має опорні виступи 5, на яких встановлені проміжні горизонтальні перегородки І, забезпечується висока будівельна стійкість конструкції рекуператора. Використання рекуператора для підігріву повітря зазначеної конструкції за рахунок зміни конструкції керамічних рекуператорних трубок, а також стикового з'єднання цих трубок, дозволить зменшити трудомісткість, складність та вартість виготовлення рекуператорних трубок і рекуператора в цілому, забезпечити необхідні термостійкість та газощільність рекуператора, підвищити температуру підігріву повітря та ефективність теплової роботи рекуператора в цілому, і, в остаточному підсумку, зменшити витрати паливно-енергетичних ресурсів на теплову обробку металу в нагрівальних та термічних печах, які обладнані такими рекуператорами. Джерела інформації 1. Б.П. Тебеньков. Рекуператоры для промышленных печей. - М.: Металлургия, 1975. -296с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
