Спосіб подачі мастильно-охолоджуючої рідини

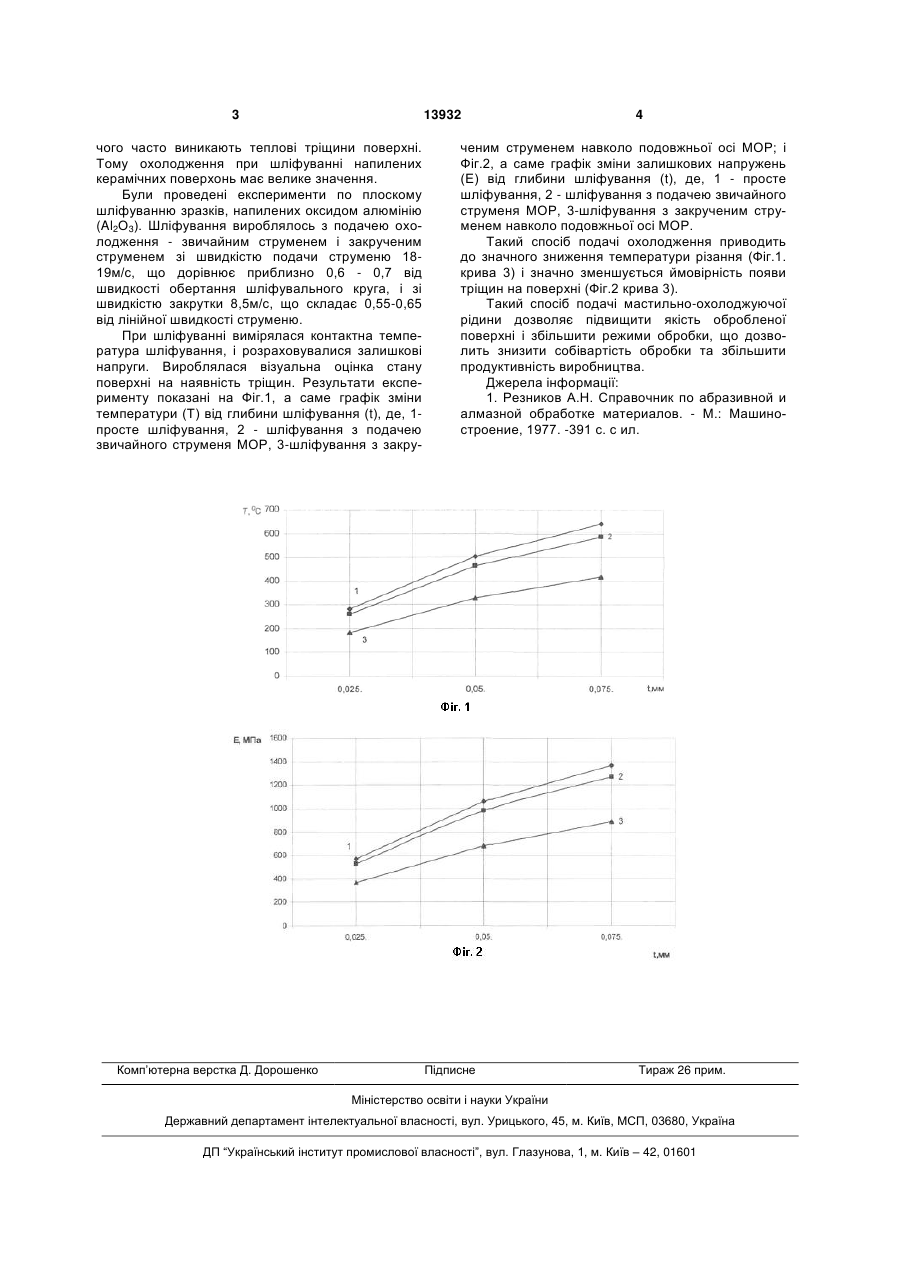

Спосіб подачі мастильно-охолоджуючої рідини (МОР), що включає створення струменя з рідини, який складається із МОР і води, спрямованого в зону контакту інструмента з деталлю, який відрізняється тим, що створений струмінь примусово закручують навколо його подовжньої осі у вигляді закрученого струменя з лінійною швидкістю 0,6-0,7 від швидкості різання і з кутовою швидкістю закручення, що складає 0,55-0,65 від лінійної швидкості. (19) (21) u200510864 (22) 17.11.2005 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Лебедєв Володимир Георгійович, Чумаченко Тетяна Валеріївна, Зайцев Олег Миколайович, Уряднікова Інга Вікторівна (73) Лебедєв Володимир Георгійович, Чумаченко Тетяна Валеріївна, Зайцев Олег Миколайович, Уряднікова Інга Вікторівна 3 13932 чого часто виникають теплові тріщини поверхні. Тому охолодження при шліфуванні напилених керамічних поверхонь має велике значення. Були проведені експерименти по плоскому шліфуванню зразків, напилених оксидом алюмінію (Al2О3). Шліфування вироблялось з подачею охолодження - звичайним струменем і закрученим струменем зі швидкістю подачи струменю 1819м/с, що дорівнює приблизно 0,6 - 0,7 від швидкості обертання шліфувального круга, і зі швидкістю закрутки 8,5м/с, що складає 0,55-0,65 від лінійної швидкості струменю. При шліфуванні вимірялася контактна температура шліфування, і розраховувалися залишкові напруги. Вироблялася візуальна оцінка стану поверхні на наявність тріщин. Результати експерименту показані на Фіг.1, а саме графік зміни температури (Т) від глибини шліфування (t), де, 1просте шліфування, 2 - шліфування з подачею звичайного струменя МОР, 3-шліфування з закру Комп’ютерна верстка Д. Дорошенко 4 ченим струменем навколо подовжньої осі МОР; і Фіг.2, а саме графік зміни залишкових напружень (Е) від глибини шліфування (t), де, 1 - просте шліфування, 2 - шліфування з подачею звичайного струменя МОР, 3-шліфування з закрученим струменем навколо подовжньої осі МОР. Такий спосіб подачі охолодження приводить до значного зниження температури різання (Фіг.1. крива 3) і значно зменшується ймовірність появи тріщин на поверхні (Фіг.2 крива 3). Такий спосіб подачі мастильно-охолоджуючої рідини дозволяє підвищити якість обробленої поверхні і збільшити режими обробки, що дозволить знизити собівартість обробки та збільшити продуктивність виробництва. Джерела інформації: 1. Резников Α.Η. Справочник по абразивной и алмазной обработке материалов. - М.: Машиностроение, 1977. -391 с. с ил. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
