Пристрій для механічної очистки ендосальних поверхонь імплантатів

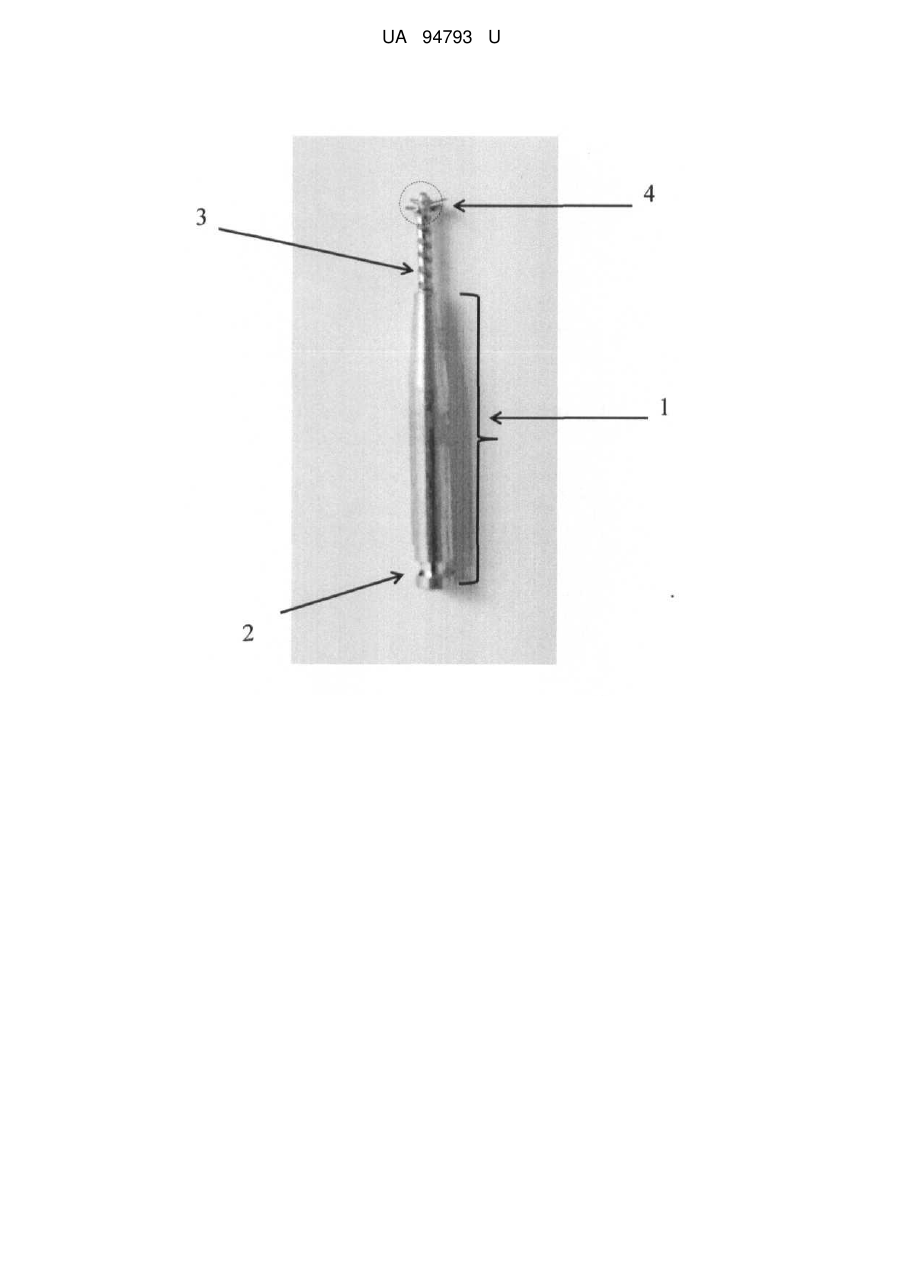

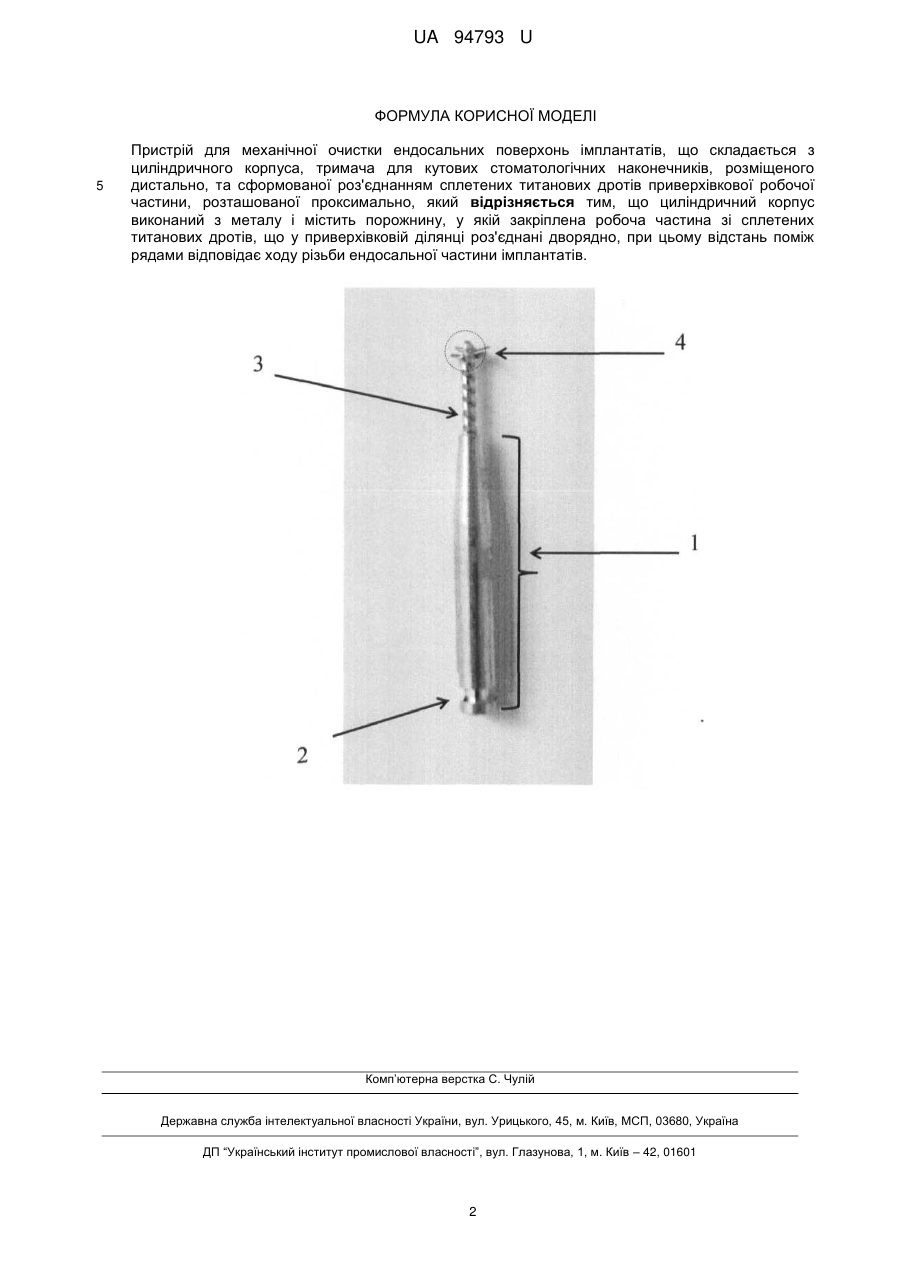

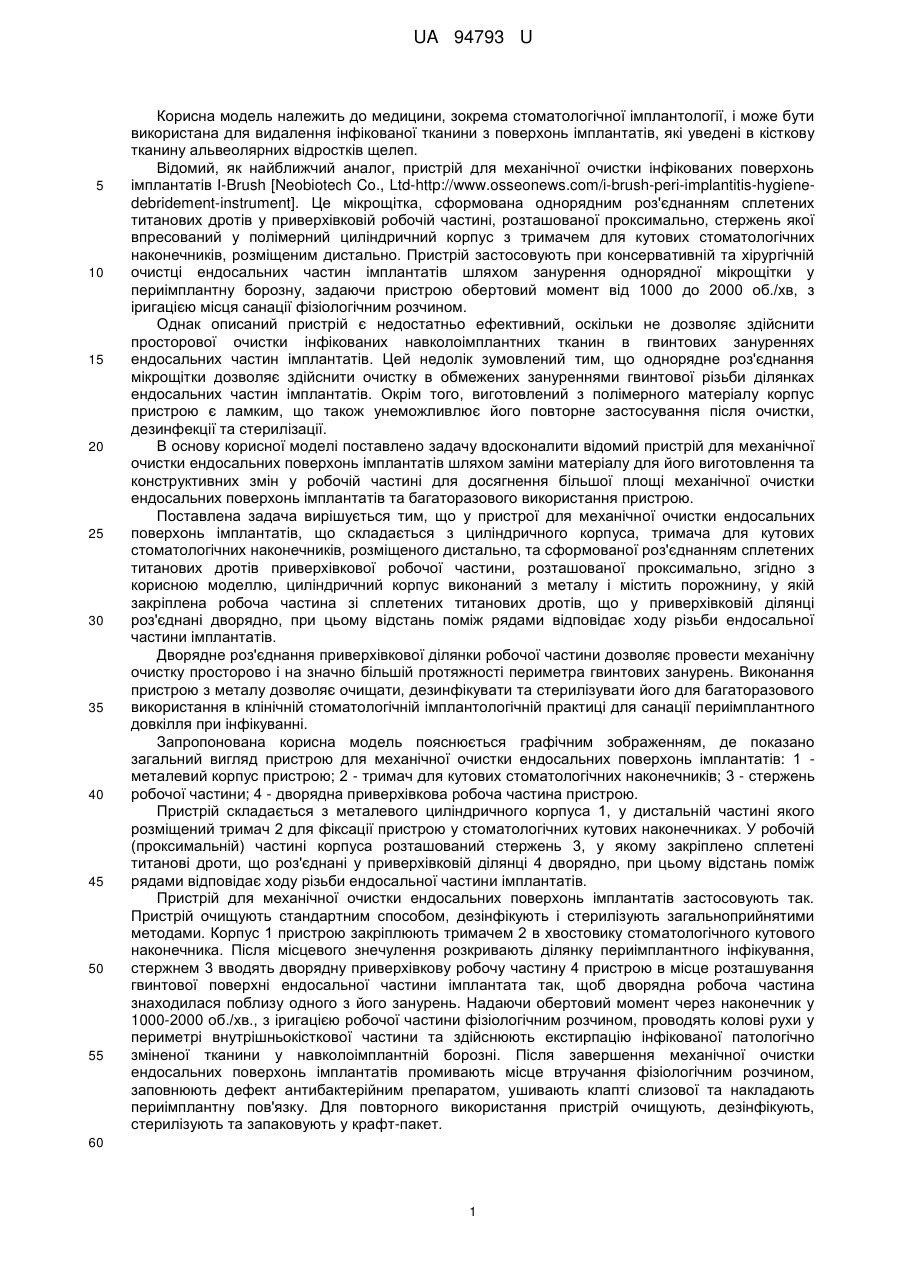

Реферат: Пристрій для механічної очистки ендосальних поверхонь імплантатів складається з циліндричного корпуса, тримача для кутових стоматологічних наконечників, розміщеного дистально, та сформованої роз'єднанням сплетених титанових дротів приверхівкової робочої частини, розташованої проксимально. Циліндричний корпус виконаний з металу і містить порожнину, у якій закріплена робоча частина зі сплетених титанових дротів, що у приверхівковій ділянці роз'єднані дворядно, при цьому відстань поміж рядами відповідає ходу різьби ендосальної частини імплантатів. UA 94793 U (54) ПРИСТРІЙ ДЛЯ МЕХАНІЧНОЇ ОЧИСТКИ ЕНДОСАЛЬНИХ ПОВЕРХОНЬ ІМПЛАНТАТІВ UA 94793 U UA 94793 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, зокрема стоматологічної імплантології, і може бути використана для видалення інфікованої тканини з поверхонь імплантатів, які уведені в кісткову тканину альвеолярних відростків щелеп. Відомий, як найближчий аналог, пристрій для механічної очистки інфікованих поверхонь імплантатів I-Brush [Neobiotech Co., Ltd-http://www.osseonews.com/i-brush-peri-implantitis-hygienedebridement-instrument]. Це мікрощітка, сформована однорядним роз'єднанням сплетених титанових дротів у приверхівковій робочій частині, розташованої проксимально, стержень якої впресований у полімерний циліндричний корпус з тримачем для кутових стоматологічних наконечників, розміщеним дистально. Пристрій застосовують при консервативній та хірургічній очистці ендосальних частин імплантатів шляхом занурення однорядної мікрощітки у периімплантну борозну, задаючи пристрою обертовий момент від 1000 до 2000 об./хв, з іригацією місця санації фізіологічним розчином. Однак описаний пристрій є недостатньо ефективний, оскільки не дозволяє здійснити просторової очистки інфікованих навколоімплантних тканин в гвинтових зануреннях ендосальних частин імплантатів. Цей недолік зумовлений тим, що однорядне роз'єднання мікрощітки дозволяє здійснити очистку в обмежених зануреннями гвинтової різьби ділянках ендосальних частин імплантатів. Окрім того, виготовлений з полімерного матеріалу корпус пристрою є ламким, що також унеможливлює його повторне застосування після очистки, дезинфекції та стерилізації. В основу корисної моделі поставлено задачу вдосконалити відомий пристрій для механічної очистки ендосальних поверхонь імплантатів шляхом заміни матеріалу для його виготовлення та конструктивних змін у робочій частині для досягнення більшої площі механічної очистки ендосальних поверхонь імплантатів та багаторазового використання пристрою. Поставлена задача вирішується тим, що у пристрої для механічної очистки ендосальних поверхонь імплантатів, що складається з циліндричного корпуса, тримача для кутових стоматологічних наконечників, розміщеного дистально, та сформованої роз'єднанням сплетених титанових дротів приверхівкової робочої частини, розташованої проксимально, згідно з корисною моделлю, циліндричний корпус виконаний з металу і містить порожнину, у якій закріплена робоча частина зі сплетених титанових дротів, що у приверхівковій ділянці роз'єднані дворядно, при цьому відстань поміж рядами відповідає ходу різьби ендосальної частини імплантатів. Дворядне роз'єднання приверхівкової ділянки робочої частини дозволяє провести механічну очистку просторово і на значно більшій протяжності периметра гвинтових занурень. Виконання пристрою з металу дозволяє очищати, дезинфікувати та стерилізувати його для багаторазового використання в клінічній стоматологічній імплантологічній практиці для санації периімплантного довкілля при інфікуванні. Запропонована корисна модель пояснюється графічним зображенням, де показано загальний вигляд пристрою для механічної очистки ендосальних поверхонь імплантатів: 1 металевий корпус пристрою; 2 - тримач для кутових стоматологічних наконечників; 3 - стержень робочої частини; 4 - дворядна приверхівкова робоча частина пристрою. Пристрій складається з металевого циліндричного корпуса 1, у дистальній частині якого розміщений тримач 2 для фіксації пристрою у стоматологічних кутових наконечниках. У робочій (проксимальній) частині корпуса розташований стержень 3, у якому закріплено сплетені титанові дроти, що роз'єднані у приверхівковій ділянці 4 дворядно, при цьому відстань поміж рядами відповідає ходу різьби ендосальної частини імплантатів. Пристрій для механічної очистки ендосальних поверхонь імплантатів застосовують так. Пристрій очищують стандартним способом, дезінфікують і стерилізують загальноприйнятими методами. Корпус 1 пристрою закріплюють тримачем 2 в хвостовику стоматологічного кутового наконечника. Після місцевого знечулення розкривають ділянку периімплантного інфікування, стержнем 3 вводять дворядну приверхівкову робочу частину 4 пристрою в місце розташування гвинтової поверхні ендосальної частини імплантата так, щоб дворядна робоча частина знаходилася поблизу одного з його занурень. Надаючи обертовий момент через наконечник у 1000-2000 об./хв., з іригацією робочої частини фізіологічним розчином, проводять колові рухи у периметрі внутрішньокісткової частини та здійснюють екстирпацію інфікованої патологічно зміненої тканини у навколоімплантній борозні. Після завершення механічної очистки ендосальних поверхонь імплантатів промивають місце втручання фізіологічним розчином, заповнюють дефект антибактерійним препаратом, ушивають клапті слизової та накладають периімплантну пов'язку. Для повторного використання пристрій очищують, дезінфікують, стерилізують та запаковують у крафт-пакет. 60 1 UA 94793 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для механічної очистки ендосальних поверхонь імплантатів, що складається з циліндричного корпуса, тримача для кутових стоматологічних наконечників, розміщеного дистально, та сформованої роз'єднанням сплетених титанових дротів приверхівкової робочої частини, розташованої проксимально, який відрізняється тим, що циліндричний корпус виконаний з металу і містить порожнину, у якій закріплена робоча частина зі сплетених титанових дротів, що у приверхівковій ділянці роз'єднані дворядно, при цьому відстань поміж рядами відповідає ходу різьби ендосальної частини імплантатів. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
