Трубчастий електронагрівник
Формула / Реферат
Трубчастий електронагрівник, що містить розташовані в трубчастій оболонці з наповнювачем нагрівальну спіраль і виконаний в формі стержня з гвинтовими канавками опорний електроізолятор, який відрізняється тим, що електроізолятор в поперечному перерізі має форму багатопроменевої зірочки.
Текст

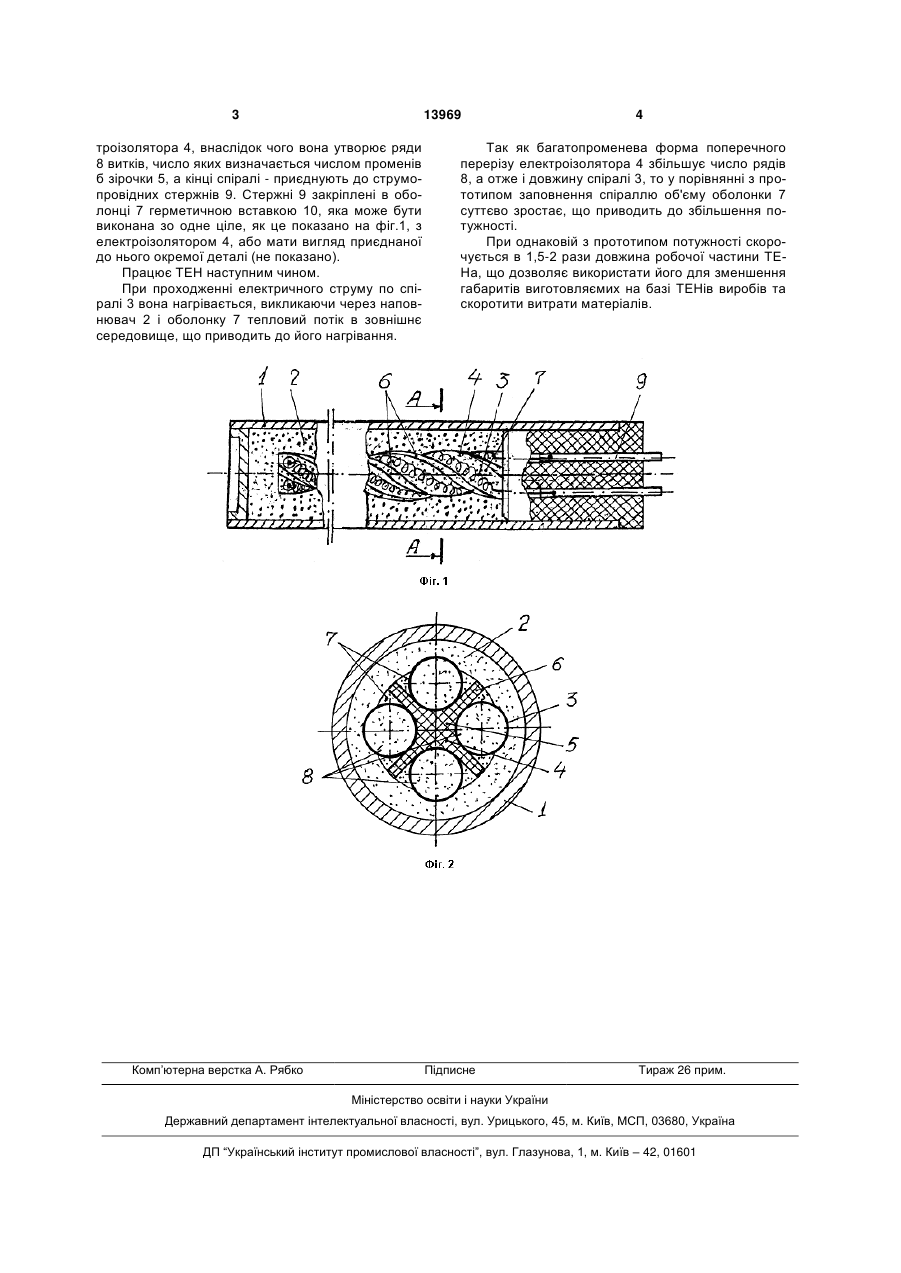

Трубчастий електронагрівник, що містить розташовані в трубчастій оболонці з наповнювачем нагрівальну спіраль і виконаний в формі стержня з гвинтовими канавками опорний електроізолятор, який відрізняється тим, що електроізолятор в поперечному перерізі має форму багатопроменевої зірочки. (19) (21) u200511288 (22) 29.11.2005 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Тривайло Ірина Віталіївна (73) Тривайло Ірина Віталіївна 3 13969 троізолятора 4, внаслідок чого вона утворює ряди 8 витків, число яких визначається числом променів б зірочки 5, а кінці спіралі - приєднують до струмопровідних стержнів 9. Стержні 9 закріплені в оболонці 7 герметичною вставкою 10, яка може бути виконана зо одне ціле, як це показано на фіг.1, з електроізолятором 4, або мати вигляд приєднаної до нього окремої деталі (не показано). Працює ТЕН наступним чином. При проходженні електричного струму по спіралі 3 вона нагрівається, викликаючи через наповнювач 2 і оболонку 7 тепловий потік в зовнішнє середовище, що приводить до його нагрівання. Комп’ютерна верстка А. Рябко 4 Так як багатопроменева форма поперечного перерізу електроізолятора 4 збільшує число рядів 8, а отже і довжину спіралі 3, то у порівнянні з прототипом заповнення спіраллю об'єму оболонки 7 суттєво зростає, що приводить до збільшення потужності. При однаковій з прототипом потужності скорочується в 1,5-2 рази довжина робочої частини ТЕНа, що дозволяє використати його для зменшення габаритів виготовляємих на базі ТЕНів виробів та скоротити витрати матеріалів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTubular electric heater
Назва патенту російськоюТрубчатый электрический нагреватель
МПК / Мітки
МПК: H05B 3/42
Мітки: електронагрівник, трубчастий
