Електроподрібнювач матеріалів

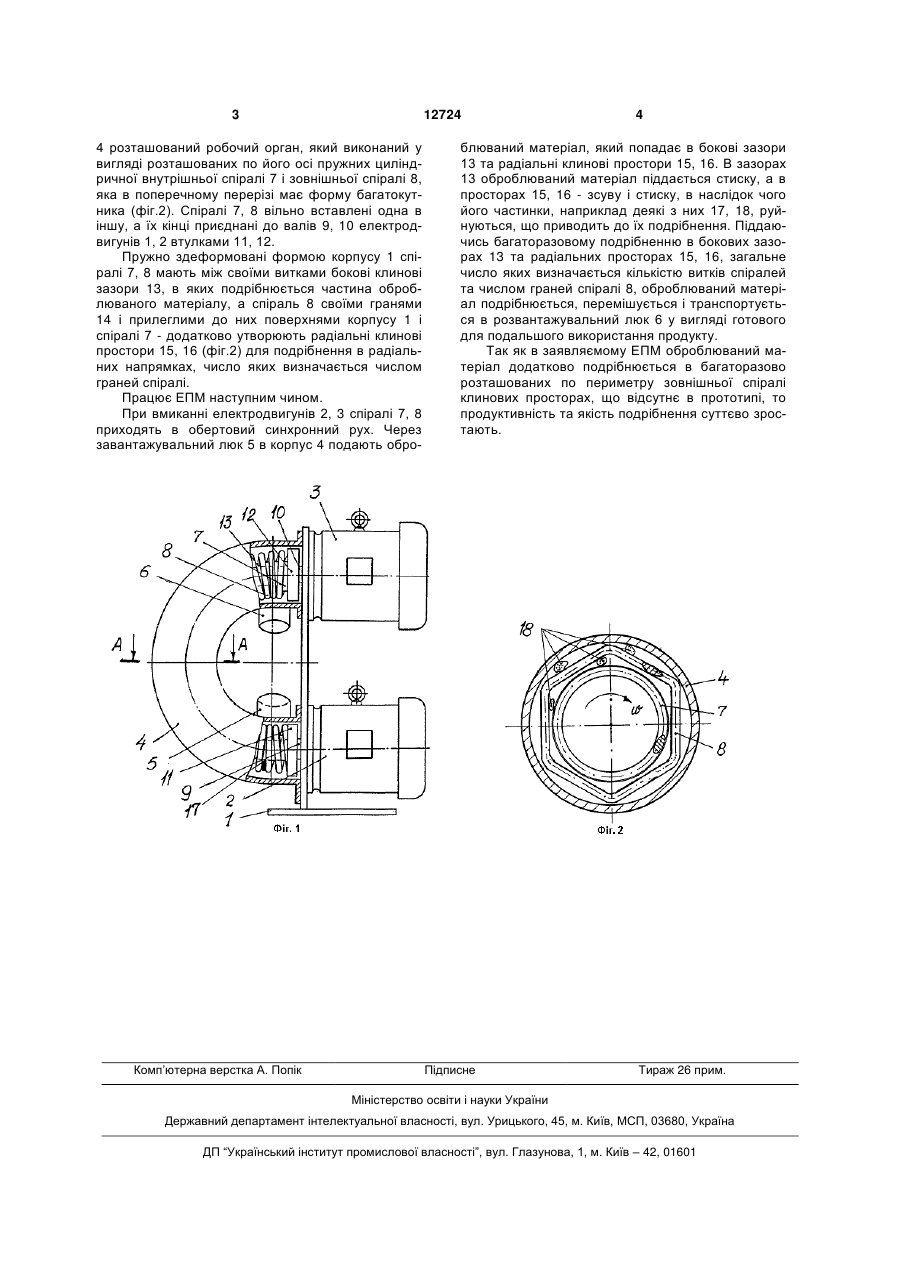

Електроподрібнювач матеріалів, що містить встановлений на рамі привід з двох паралельно розміщених електродвигунів і пустотілий тороподібний корпус з завантажувальним та розвантажувальним люками, а також робочий орган у вигляді вставлених одна в іншу по осі корпусу і приєднаних кінцями до валів електродвигунів внутрішньої і зовнішньої спіралей, який відрізняється тим, що зовнішня спіраль в поперечному перерізі має форму багатокутника. (19) (21) u200508967 (22) 22.09.2005 (24) 15.02.2006 (46) 15.02.2006, Бюл. № 2, 2006 р. (72) Тривайло Ірина Віталіївна, Тривайло Олександр Віталійович, Грабалова Світлана Олександрівна (73) Тривайло Ірина Віталіївна, Тривайло Олександр Віталійович, Грабалова Світлана Олександрівна 3 12724 4 розташований робочий орган, який виконаний у вигляді розташованих по його осі пружних циліндричної внутрішньої спіралі 7 і зовнішньої спіралі 8, яка в поперечному перерізі має форму багатокутника (фіг.2). Спіралі 7, 8 вільно вставлені одна в іншу, а їх кінці приєднані до валів 9, 10 електродвигунів 1, 2 втулками 11, 12. Пружно здеформовані формою корпусу 1 спіралі 7, 8 мають між своїми витками бокові клинові зазори 13, в яких подрібнюється частина оброблюваного матеріалу, а спіраль 8 своїми гранями 14 і прилеглими до них поверхнями корпусу 1 і спіралі 7 - додатково утворюють радіальні клинові простори 15, 16 (фіг.2) для подрібнення в радіальних напрямках, число яких визначається числом граней спіралі. Працює ЕПМ наступним чином. При вмиканні електродвигунів 2, 3 спіралі 7, 8 приходять в обертовий синхронний рух. Через завантажувальний люк 5 в корпус 4 подають обро Комп’ютерна верстка А. Попік 4 блюваний матеріал, який попадає в бокові зазори 13 та радіальні клинові простори 15, 16. В зазорах 13 оброблюваний матеріал піддається стиску, а в просторах 15, 16 - зсуву і стиску, в наслідок чого його частинки, наприклад деякі з них 17, 18, руйнуються, що приводить до їх подрібнення. Піддаючись багаторазовому подрібненню в бокових зазорах 13 та радіальних просторах 15, 16, загальне число яких визначається кількістю витків спіралей та числом граней спіралі 8, оброблюваний матеріал подрібнюється, перемішується і транспортується в розвантажувальний люк 6 у вигляді готового для подальшого використання продукту. Так як в заявляємому ЕПМ оброблюваний матеріал додатково подрібнюється в багаторазово розташованих по периметру зовнішньої спіралі клинових просторах, що відсутнє в прототипі, то продуктивність та якість подрібнення суттєво зростають. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
