Кабель керування, сигналізації та блокування

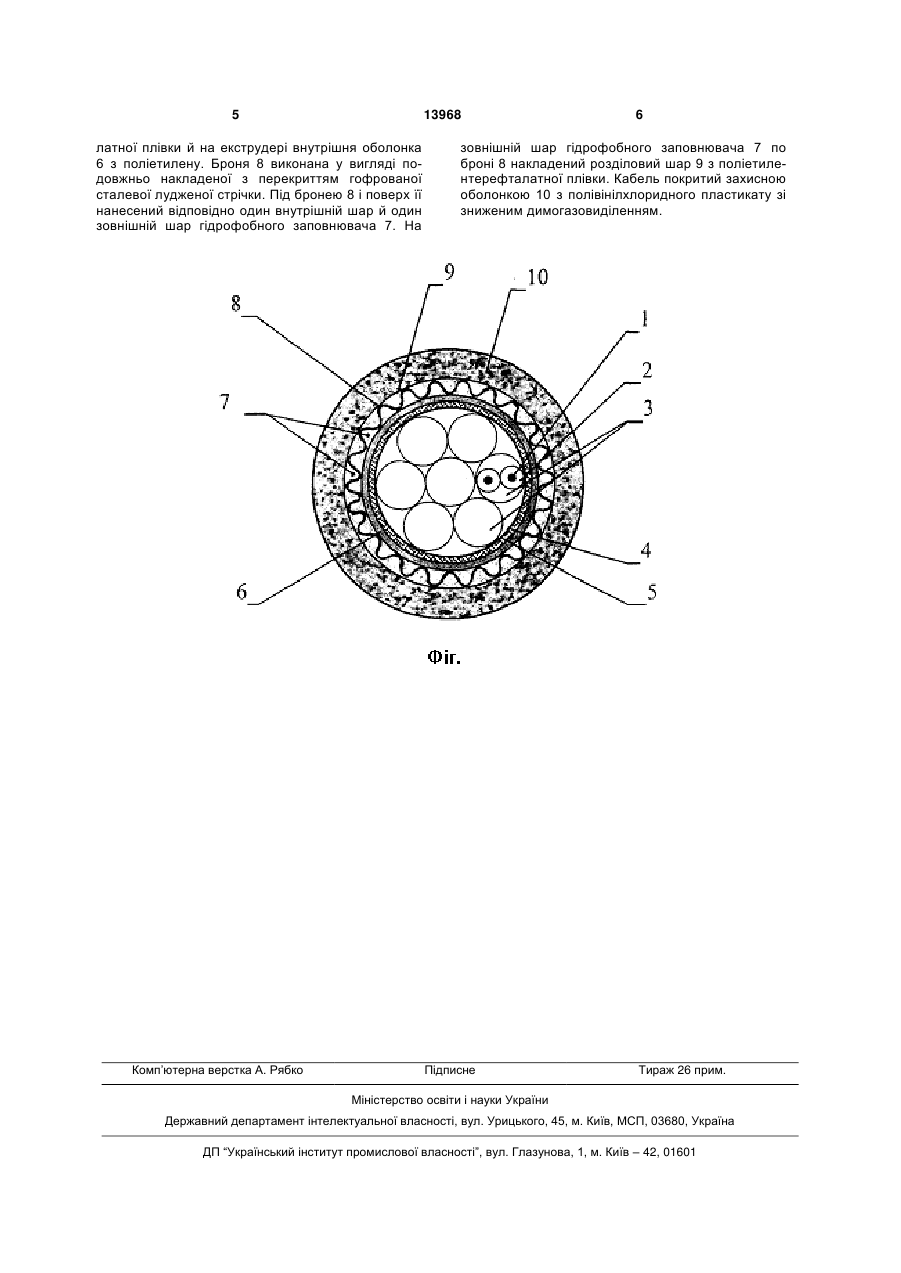

1. Кабель керування, сигналізації й блокування, що містить ізольовані полімерним матеріалом струмопровідні жили або пари, скручені концентричними повивами в сердечник, поясну ізоляцію з полімерної стрічки, з екраном або без екрана, внутрішню полімерну оболонку, броню, захисну полімерну оболонку, який відрізняється тим, що броня виконана у вигляді подовжньо накладеної гофрованої сталевої з нанесеним покриттям стрічки, покритої принаймні одним внутрішнім шаром гідрофобного заповнювача. 2. Кабель за п.1, який відрізняється тим, що загальний екран й/або екран принаймні однієї з пар виконаний у вигляді обплетення з мідних дротів і додатково постачений скріплюючим елементом, розташованим під екраном. 3. Кабель за п.1, який відрізняється тим, що екран накладений подовжньо з алюмінієвої або з алюмополіетиленової стрічки металом усередину, U 2 (19) 1 3 Кабель у захисній оболонці з полівінілхлоридного пластикату або поліетилену. [Кабели для сигнализации и блокировки с полиэтиленовой изоляцией в пластмассовой оболочке. ТУ 16.К71-117-90]. Однак аналоги мають обмежену прокладку, недостатню гнучкість, вони не задовольняють вимогам по нерозповсюдженню горіння (пожежостійкості). Прототипом є кабель керування для стаціонарної прокладки марки КПВБ для сполуки блоків електричної апаратури, що працює при змінній напрузі 250В частотою до 1000Гц або при постійній напрузі до 500В. Він містить 24, 37 або 52 ізольовані поліетиленом мідні жили перетином 1,0; 1,5 або 2,5мм2 або пари, скручені в сердечник, що має поясну ізоляцію у вигляді обмотки синтетичними стрічками й екран у вигляді обплетення з мідних дротів. Поверх екрана кабелю накладена внутрішня оболонка з поліетилену. Броня виконана із профільованої сталевої оцинкованої стрічки товщиною 0,3-0,5мм або зі стрічки АМЦ товщиною 0,4-0,5мм. Кабель покритий оболонкою з полівінілхлоридного пластикату. [«Кабели управления для стационарной прокладки» ТУ 16-505.289-77]. Кабель має недоліки: обмежена прокладка через низьку вологостійкість, недостатнього механічного захисту й поганого захисту від гризунів, а також недостатня гнучкість. В основу дійсної корисної моделі поставлена задача створити такий кабель керування, сигналізації й блокування, у якому нове виконання конструктивних елементів, нове їхнє сполучення забезпечили б кабелю практично необмежені умови прокладки, підвищили стійкість до вигинів. Поставлена задача вирішується тим, що в кабелі керування, сигналізації й блокування, що містить ізольовані полімерним матеріалом струмопровідні мідні жили або пари, скручені концентричними повивами в сердечник, поясну ізоляцію з полімерної стрічки, з екраном або без екрана, внутрішню полімерну оболонку, броню, захисну полімерну оболонку, відповідно до корисної моделі броня виконана у вигляді подовжньо накладеної гофрованої сталевої з нанесеним покриттям стрічки, покритої, принаймні, одним внутрішнім шаром гідрофобного заповнювача. Завдяки виконанню броні у вигляді подовжньо накладеної з перекриттям гофрованої сталевої з нанесеним покриттям стрічки, кабель має ряд переваг. Гофрована сталева стрічка більше стійка до вигинів й є гарним захистом від гризунів. Внутрішня полімерна оболонка служить подушкою для броні, а покриття, принаймні, одним внутрішнім шаром гідрофобного заповнювача додатково герметизує кабель і поліпшує його гнучкість. Крім того, з'являється можливість різних варіантів виконання кабелю: для прокладки в телефонній каналізації, у ґрунті, воді, усередині будинку, у тому числі в умовах високої пожежної небезпеки. Сталева гофрована стрічка може бути виконана із цинковим покриттям або лудженою, що надійно захищає сталеву стрічку від корозії (навіть при відсутності гідрофобного заповнювача) і підвищує термін служби кабелю. 13968 4 Сталева гофрована стрічка може бути виконана ламінованою із двох сторін, при цьому полімерний шар при накладенні поліетиленової оболонки зварюється з нею й броня стає герметичною в місці перекриття. Загальний екран й/або екран, принаймні, однієї з пар може бути виконаний у вигляді обплетення з мідних дротів і додатково постачений скріплюючим елементом, розташованим під екраном, що підвищує ефективність екранування, гнучкість кабелю. Загальний екран може бути накладений подовжньо з алюмінієвої або з алюмополіетиленової стрічки металом усередину, а мідна луджена заземлююча жила прокладена під ним, що підвищує ефективність екранування. Мідні дроти струмопровідних жил й/або обплетення екрана можуть бути виконані лудженими, що значно збільшує їхню корозійну стійкість. Вільний простір усередині сердечника й поверх поясної ізоляції може додатково містити гідрофобний заповнювач, що робить кабель вологонепроникним протягом всієї будівельної довжини. Кабель може додатково містити під захисною оболонкою розділовий шар з полімерної плівки, що виключає забруднення голівки екструдера гідрофобним заповнювачем і значно полегшує технологію накладення захисної оболонки. Захисна оболонка може бути виконана з полівінілхлоридного пластикату зниженої горючості. Захисна оболонка може бути виконана з полівінілхлоридного пластикату зі зниженим димогазовиділенням, що значно підвищує пожежостійкість і надійність кабелів. Пропонований кабель схематично представлений у поперечному перерізі на фігурі, де даний кабель керування, сигналізації й блокування із семи скручених пар. На фігурі: 1 - мідна жила, 2 ізоляція, 3 - скручена пара, 4 - поясна ізоляція, 5 загальний екран, 6 - внутрішня полімерна оболонка, 7 - гідрофобний заповнювач, 8 - броня, 9 - розділовий шар, 10 - захисна полімерна оболонка. Кабель керування, сигналізації й блокування містить ізольовані полімерним матеріалом струмопровідні жили 1 або пари 3, скручені концентричними повивами в сердечник, поясну ізоляцію 4 з полімерної стрічки, з екраном 5 або без екрана, внутрішню полімерну оболонку 6, броню 8, захисну полімерну оболонку 10. У кабелі броня 8 виконана у вигляді подовжньо накладеної гофрованої сталевої з нанесеним покриттям стрічки, покритої, принаймні, одним внутрішнім шаром гідрофобного заповнювача 7. Приклад Кабель керування, сигналізації й блокування (фіг.) містить однодротові мідні жили 1 перетином 1,5мм2, ізольовані на екструдері суцільною поліетиленовою ізоляцією 2 і скручені в пари 3. Потім сім скручених пар 3 скручують на крутильній машині концентричним повивом у сердечник, що має поясну ізоляцію 4 з поліетилентерефталатної плівки. У кабелі поверх поясної ізоляції 4 накладений загальний екран 5 у вигляді обплетення з мідних відпалених дротів щільністю 70%. Поверх обплетення 5 накладена обмотка з поліетилентерефта 5 13968 латної плівки й на екструдері внутрішня оболонка 6 з поліетилену. Броня 8 виконана у вигляді подовжньо накладеної з перекриттям гофрованої сталевої лудженої стрічки. Під бронею 8 і поверх її нанесений відповідно один внутрішній шар й один зовнішній шар гідрофобного заповнювача 7. На Комп’ютерна верстка А. Рябко 6 зовнішній шар гідрофобного заповнювача 7 по броні 8 накладений розділовий шар 9 з поліетилентерефталатної плівки. Кабель покритий захисною оболонкою 10 з полівінілхлоридного пластикату зі зниженим димогазовиділенням. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
