Відвал бульдозера
Номер патенту: 14185
Опубліковано: 15.05.2006
Формула / Реферат
Відвал бульдозера, що містить несучу раму з гнучкою лобовою поверхнею, який відрізняється тим, що він додатково обладнаний гідроциліндром для регулювання ступеня натягування лобової поверхні, яка складається з рухомо з’єднаних між собою ланок прямокутної форми, на кожній з яких закріплено окрему поперечну металеву пластину, ширина якої відповідає ширині ланці, причому усі поперечні пластини розташовані одна відносно іншої внапуск.
Текст

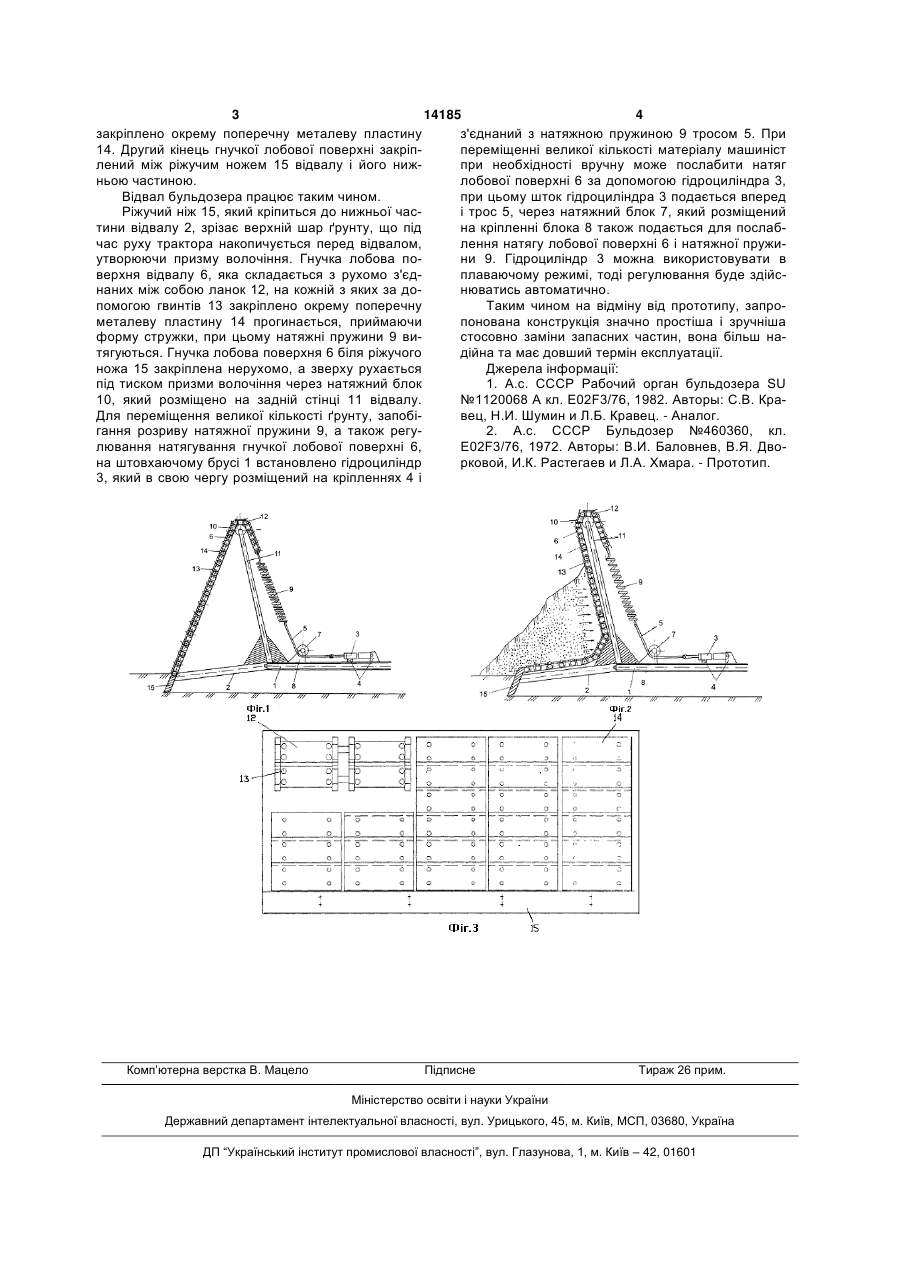

Відвал бульдозера, що містить несучу раму з гнучкою лобовою поверхнею, який відрізняється 3 14185 4 закріплено окрему поперечну металеву пластину з'єднаний з натяжною пружиною 9 тросом 5. При 14. Другий кінець гнучкої лобової поверхні закріппереміщенні великої кількості матеріалу машиніст лений між ріжучим ножем 15 відвалу і його нижпри необхідності вручну може послабити натяг ньою частиною. лобової поверхні 6 за допомогою гідроциліндра 3, Відвал бульдозера працює таким чином. при цьому шток гідроциліндра 3 подається вперед Ріжучий ніж 15, який кріпиться до нижньої часі трос 5, через натяжний блок 7, який розміщений тини відвалу 2, зрізає верхній шар ґрунту, що під на кріпленні блока 8 також подається для послабчас руху трактора накопичується перед відвалом, лення натягу лобової поверхні 6 і натяжної пружиутворюючи призму волочіння. Гнучка лобова пони 9. Гідроциліндр 3 можна використовувати в верхня відвалу 6, яка складається з рухомо з'єдплаваючому режимі, тоді регулювання буде здійснаних між собою ланок 12, на кожній з яких за донюватись автоматично. помогою гвинтів 13 закріплено окрему поперечну Таким чином на відміну від прототипу, запрометалеву пластину 14 прогинається, приймаючи понована конструкція значно простіша і зручніша форму стружки, при цьому натяжні пружини 9 вистосовно заміни запасних частин, вона більш натягуються. Гнучка лобова поверхня 6 біля ріжучого дійна та має довший термін експлуатації. ножа 15 закріплена нерухомо, а зверху рухається Джерела інформації: під тиском призми волочіння через натяжний блок 1. А.с. СССР Рабочий орган бульдозера SU 10, який розміщено на задній стінці 11 відвалу. №1120068 А кл. Е02F3/76, 1982. Авторы: С.В. КраДля переміщення великої кількості ґрунту, запобівец, Н.И. Шумин и Л.Б. Кравец. - Аналог. гання розриву натяжної пружини 9, а також регу2. А.с. СССР Бульдозер №460360, кл. лювання натягування гнучкої лобової поверхні 6, Е02F3/76, 1972. Авторы: В.И. Баловнев, В.Я. Двона штовхаючому брусі 1 встановлено гідроциліндр рковой, И.К. Растегаев и Л.А. Хмара. - Прототип. 3, який в свою чергу розміщений на кріпленнях 4 і Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBulldozer blade
Автори англійськоюKhmara Leonid Andriiovych, Dubov Taras Mykolaiovych
Назва патенту російськоюОтвал бульдозера
Автори російськоюХмара Леонид Андреевич, Дубов Тарас Николаевич
МПК / Мітки
МПК: E02F 3/76
Мітки: бульдозера, відвал
