Універсальне робоче обладнання бульдозера

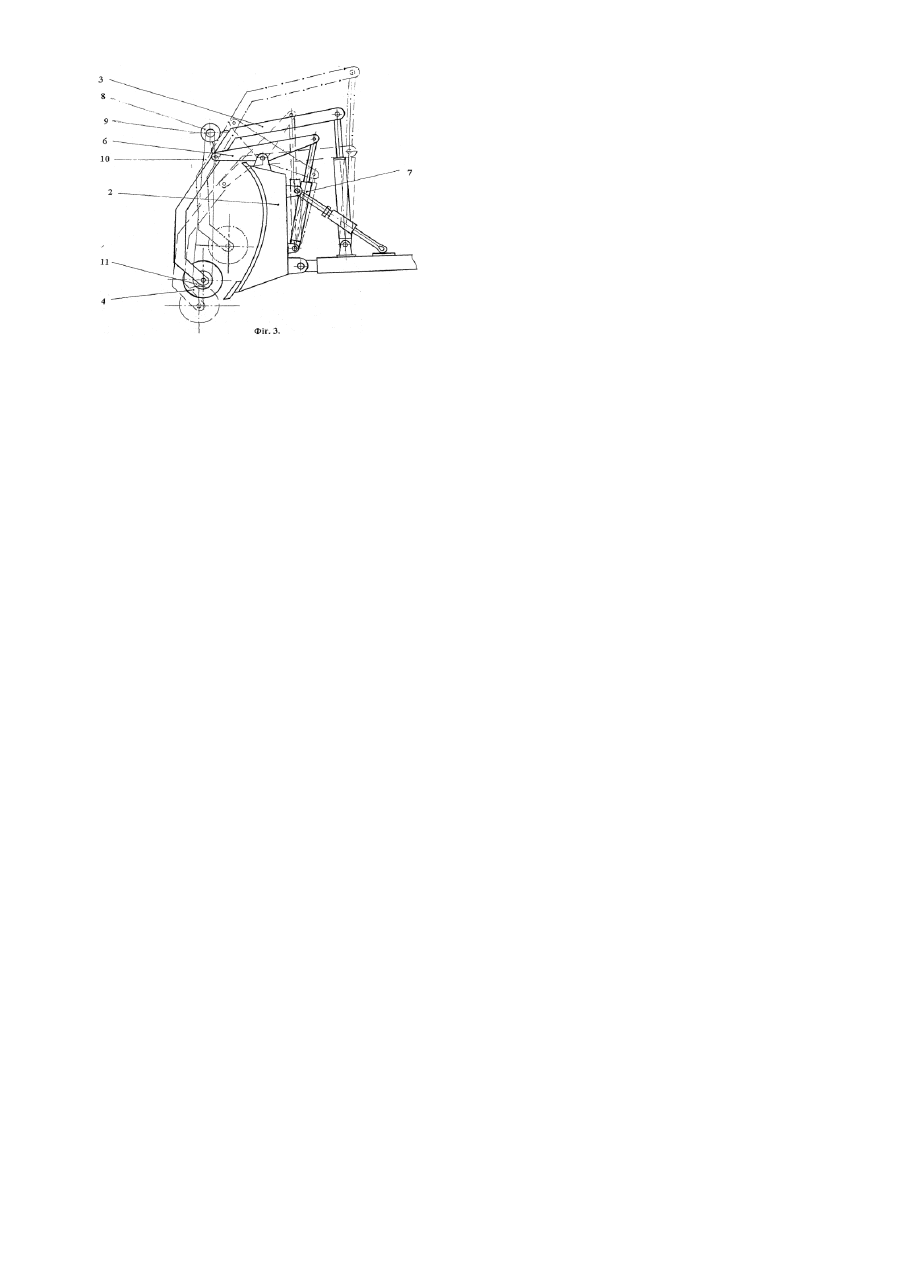

Винахід стосується будівельно-шляхових машин, зокрема землерийних машин типу бульдозерів і може бути використаний при пошаровій розробці ґрунту, очищенні снігових заметів, засипці траншей. Існує бульдозер, до складу якого входить базовий трактор, відвал з штовхаючими брусами, спереду якого на опорах, закріплених на відвалі, встановлено шнековий орган. При русі бульдозера вперед грунт шнековим органом подається в бік [1]. Недоліком цього бульдозеру є велика енергоємність процесу переміщення фунту в бік через наявність великих сил тертя при взаємодії робочої поверхні шнекового органу з ґрунтом. Близькою до пропонуємої конструкції є землерийна машина, до складу робочого органа якої входить відвал, встановлений на валу шнек з пружним. механізмом та збуджувач коливань шнеку. Завдяки коливанням зменшуються витрати енергії на тертя робочої поверхні шнеку об гр унт [2]. Недоліком такої конструкції робочого органу є наявність вібратора, коливання якого частково передаються базовій машині. Основою винаходу є задача вдосконалення змінного робочого обладнання бульдозера, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих досягається зміна положення шнеку відносно відвалу бульдозера, що забезпечує адаптацію шнекового робочого органу до різних ґрунтови х умов. Означена задача вирішується тим, що універсальне робоче обладнання бульдозера, котре містить базовий трактор з відвалом, щелепний захват із шнеком та гідроприводом, додатково обладнане двоплечовим гідроважелем, шарнірно з’єднаним з відвалом та щелепним захватом. Суть винаходу пояснюється кресленнями, де на Фіг.1 зображений бульдозер, загальний вигляд; на Фіг.2 - вид А, на Фіг.3 - робоче обладнання. Універсальне робоче обладнання бульдозера має базовий трактор 1 з відвалом 2, щелепний захват 3 з шнеком 4, встановленим на валу 5, двоплечовий важіль 6 з гідроциліндром 7, при чому важіль 6 шарнірно з'єднаний з відвалом 2 та щелепним захватом 3. Приведення валу 5 зі шнеком 4 в обертальний рух здійснюється від реверсивного гідромотору 8 з ведучою зірочкою 9, закріпленого на щелепному захваті 3, через ланцюг 10 та ведену зірочку 11. Робота універсального робочого обладнання бульдозера здійснюється таким чином: опускають відвал 2, опускають шнекове обладнання на потрібну відстань від відвалу бульдозера, включають привід валу 5 і робочу швидкість трактора 1, відповідно до товщини шару гр унту, що переміщується чи вирізається. При різанні шару грунту максимальної товщини, за допомогою двоплечового важелю, можливе регулювання прохідної щілини між шнеком та відвалом бульдозера, що дозволяє адаптувати робочий орган до різних ґрун тових умов. Використання шнекового робочого обладнання з можливістю зміни його положення відносно відвалу бульдозера дозволяє адаптувати робочий орган до різних ґрунтових умов, а також розширити діапазон виконуємих робіт. Джерела інформації: 1. Патент США №3362092, кл. 37-144, 1968. 2. A. C. CCCP №953117, кл. Е02F3/76, 1982.
