Багатофункціональне робоче обладнання бульдозера

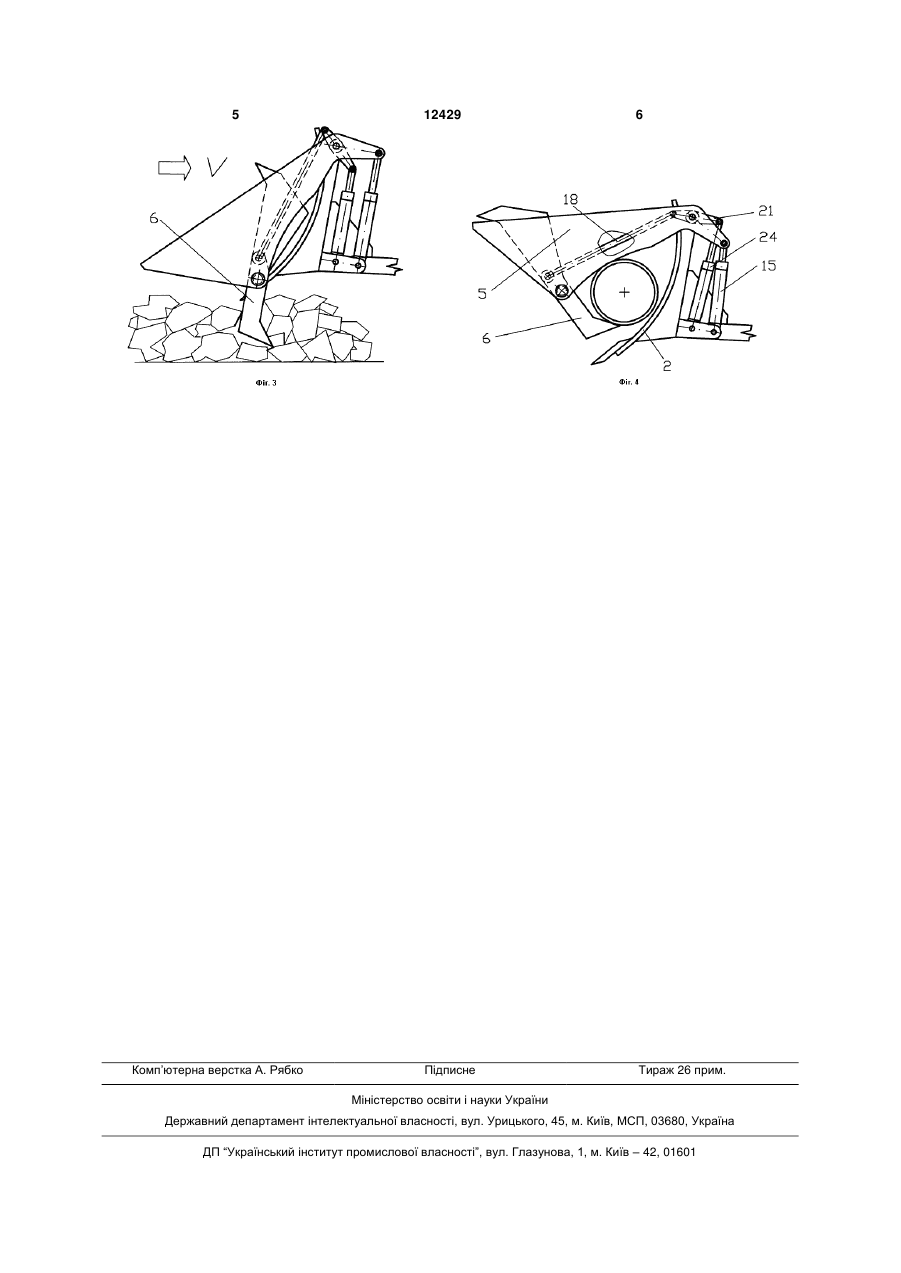

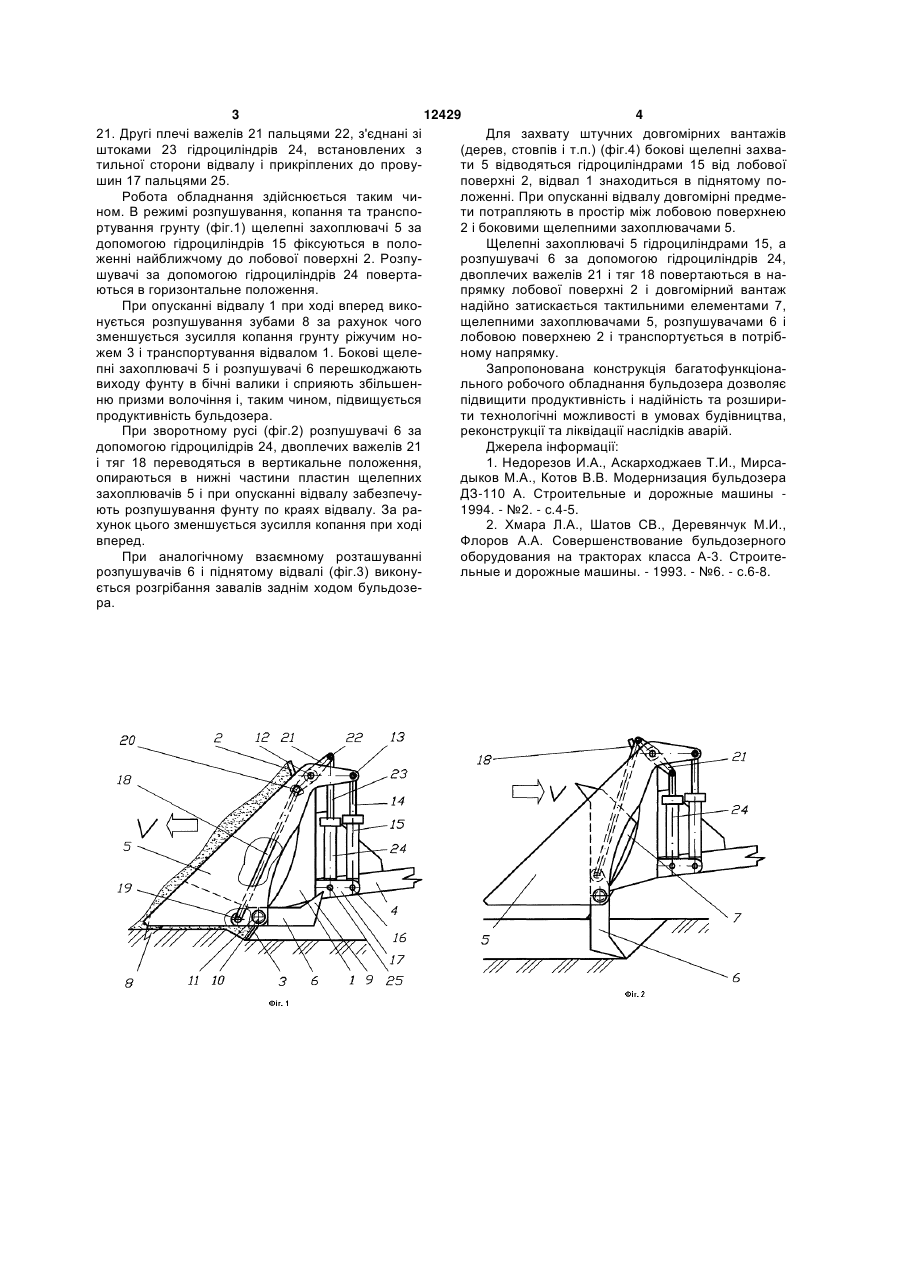

Багатофункціональне робоче обладнання бульдозера, що містить відвал з лобовою поверхнею 3 12429 4 21. Другі плечі важелів 21 пальцями 22, з'єднані зі Для захвату штучних довгомірних вантажів штоками 23 гідроциліндрів 24, встановлених з (дерев, стовпів і т.п.) (фіг.4) бокові щелепні захватильної сторони відвалу і прикріплених до провути 5 відводяться гідроциліндрами 15 від лобової шин 17 пальцями 25. поверхні 2, відвал 1 знаходиться в піднятому поРобота обладнання здійснюється таким чиложенні. При опусканні відвалу довгомірні предменом. В режимі розпушування, копання та транспоти потрапляють в простір між лобовою поверхнею ртування грунту (фіг.1) щелепні захоплювачі 5 за 2 і боковими щелепними захоплювачами 5. допомогою гідроциліндрів 15 фіксуються в полоЩелепні захоплювачі 5 гідроциліндрами 15, а женні найближчому до лобової поверхні 2. Розпурозпушувачі 6 за допомогою гідроциліндрів 24, шувачі за допомогою гідроциліндрів 24 повертадвоплечих важелів 21 і тяг 18 повертаються в наються в горизонтальне положення. прямку лобової поверхні 2 і довгомірний вантаж При опусканні відвалу 1 при ході вперед виконадійно затискається тактильними елементами 7, нується розпушування зубами 8 за рахунок чого щелепними захоплювачами 5, розпушувачами 6 і зменшується зусилля копання грунту ріжучим нолобовою поверхнею 2 і транспортується в потрібжем 3 і транспортування відвалом 1. Бокові щеленому напрямку. пні захоплювачі 5 і розпушувачі 6 перешкоджають Запропонована конструкція багатофункціонавиходу фунту в бічні валики і сприяють збільшенльного робочого обладнання бульдозера дозволяє ню призми волочіння і, таким чином, підвищується підвищити продуктивність і надійність та розширипродуктивність бульдозера. ти технологічні можливості в умовах будівництва, При зворотному русі (фіг.2) розпушувачі 6 за реконструкції та ліквідації наслідків аварій. допомогою гідроцилідрів 24, двоплечих важелів 21 Джерела інформації: і тяг 18 переводяться в вертикальне положення, 1. Недорезов И.А., Аскарходжаев Т.И., Мирсаопираються в нижні частини пластин щелепних дыков Μ.Α., Котов B.B. Модернизация бульдозера захоплювачів 5 і при опусканні відвалу забезпечуДЗ-110 А. Строительные и дорожные машины ють розпушування фунту по краях відвалу. За ра1994. - №2. - с.4-5. хунок цього зменшується зусилля копання при ході 2. Хмара Л.А., Шатов СВ., Деревянчук М.И., вперед. Флоров A.A. Совершенствование бульдозерного При аналогічному взаємному розташуванні оборудования на тракторах класса А-3. Строитерозпушувачів 6 і піднятому відвалі (фіг.3) виконульные и дорожные машины. - 1993. - №6. - с.6-8. ється розгрібання завалів заднім ходом бульдозера. 5 Комп’ютерна верстка А. Рябко 12429 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
