Робоче обладнання бульдозера

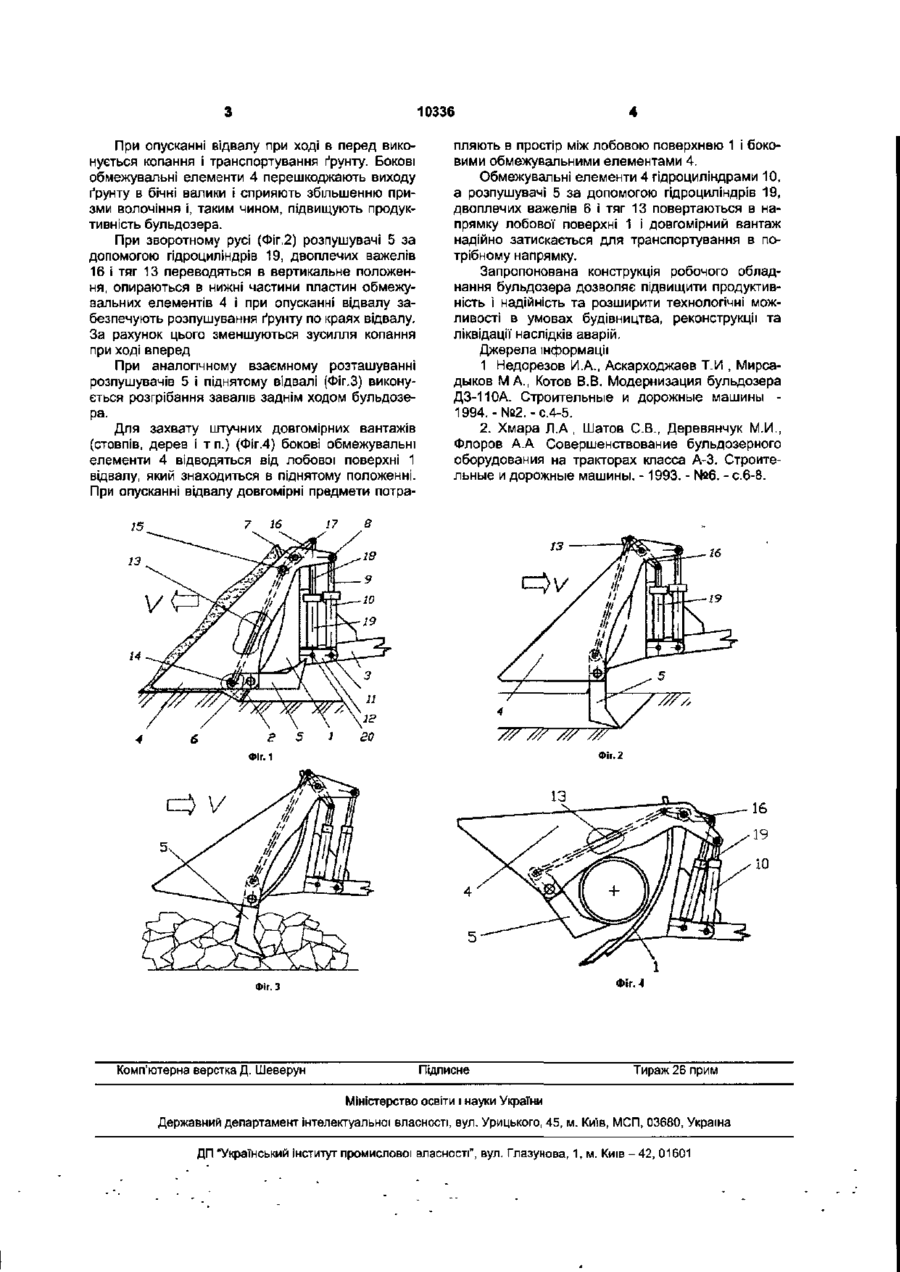

Робоче обладнання бульдозера, що містить відвал з лобовою поверхнею і різальним ножем, штовхальні бруси, бокові гідрокеровані обмежувальні елементи І поворотні розпушувачі, орієнтовані в бік штовхальних брусів, яке відрізняється тим, що всередині пустотілих обмежувальних елементів установлені тяги, які нижніми кінцями з'єднані з розпушувачами, а верхніми - із двоплечими важелями, які з'єднані з гідроциліндрами, встановленими з тильного боку відвала. Корисна модель відноситься до землерийнотранспортної техніки, а детальніше - до робочого обладнання бульдозера. Відома конструкція відвалу бульдозера з боковими щелепними захватами [1] Недоліком такого робочого обладнання бульдозера являється неможливість розпушування ґрунту та труднощі, пов'язані з використанням його при розбиранні завалів. Найбільш близьким технічним рішенням являється робоче обладнання бульдозера, що містить відвал з лобовою поверхнею і ріжучим ножем, штовхаючі брусі, бокові гідро керовані обмежувальні елементи і поворотні розпушувачі, орієнтовані в бік штовхаючих [2]. Недоліком такого робочого обладнання є те, що використання токтильних елементів не забезпечує повороту розпушувачів та надійного защемлення довгомірних вантажів. Основою корисної моделі є задача вдосконалення робочого обладнання бульдозера, в якому за рахунок використання гідрокерованих поворотних розпушувачів досягається суттєве підвищення продуктивності та його надійності. Означена задача вирішується тим, що в робочому обладнанні бульдозера, який містить відвал з лобовою поверхнею і ріжучим ножем, штовхаючі бруси, бокові гідрокеровані обмежувальні елементи і поворотні розпушувачі орієнтовані в бік штовхаючих брусів, відповідно до корисної моделі, в середині пустотілих обмежувальних елементів встановлені тяги які нижніми кінцями з'єднані з розпушувачами, а верхніми - з'єднані з двоплечими важелями, які з'єднані з гідроциліндрами встановленими з тильного боку відвалу Сутність корисної моделі пояснюється кресленнями, де на Фіг.1 показане робоче обладнання бульдозера в режимі копання та транспортування ґрунту; на Фіг.2 - в режимі розпушування при зворотному ході бульдозера; на Фіг.З - робоче обладнання при розгрібанні завалів; на Фіг.4 - робоче обладнання при виконанні операції по захвату штучних довгомірних вантажів. Робоче обладнання бульдозера (Фіг.1) має відвал з лобовою поверхнею 1, ріжучим ножем 2, штовхаючі бруси 3 і бокові гідрокеровані обмежувальні елементи 4, розпушувачі 5, змонтовані в нижній частині обмежувальних елементів на пальцях 6. Обмежувальні елементи 4 за допомогою пальців 7, прикріплені до відвалу, а пальцями 8 з'єднані зі штоками 9 гідроциліндрів 10, які пальцями 11 прикріплені до провушин 12, які приєднані з зовнішньої сторони відвалу в нижній його частині. Обмежувальні елементи 4 пустотілі, виконані з двох пластин, між якими знаходяться тяги 13, нижні кінці яких пальцями 14 з'єднані з розпушувачами 5, а верхні - пальцями 15 з двоплечими важелями 16 Другі плечі важелів 16 пальцями 17, з'єднані зі штоками 18 гідроциліндрів 19, встановлених з тильної сторони відвалу і прикріплених до провушин 12 пальцями 20. Робота обладнання здійснюється таким чином В режимі копання та транспортування фунту (Фіг.1) бокові обмежувальні елементи 4 за допомогою гідроциліндрів 10 фіксуються в положенні найближчому до лобової поверхні 1 Розпушувачі 5 за допомогою гідроциліндрів 19, двоплечих важелів 16 і тяг 13 повертаються в горизонтальне положення. (О со со 10336 При опусканні відвалу при ході в перед виконується копання і транспортування ґрунту. Бокові обмежувальні елементи 4 перешкоджають виходу ґрунту в бічні валики і сприяють збільшенню призми волочіння і, таким чином, підвищують продуктивність бульдозера. При зворотному русі (Фіг.2) розпушувачі 5 за допомогою гідроциліндрів 19, двоплечих важелів 16 і тяг 13 переводяться в вертикальне положення, опираються в нижні частини пластин обмежувальних елементів 4 і при опусканні відвалу забезпечують розпушування ґрунту по краях відвалу. За рахунок цього зменшуються зусилля копання при ході вперед При аналогічному взаємному розташуванні розпушувачів 5 і піднятому відвалі (Фіг.З) виконується розгрібання завалів заднім ходом бульдозера. Для захвату штучних довгомірних вантажів (стовпів, дерев і т п.) (Фіг.4) бокові обмежувальні елементи 4 відводяться від лобової поверхні 1 відвалу, який знаходиться в піднятому положенні. При опусканні відвалу довгомірні предмети потра пляють в простір між лобовою поверхнею 1 і боковими обмежувальними елементами 4. Обмежувальні елементи 4 гідроциліндрами 10, а розпушувачі 5 за допомогою гідроциліндрів 19, двоплечих важелів 6 і тяг 13 повертаються в напрямку лобової поверхні 1 і довгомірний вантаж надійно затискається для транспортування в потрібному напрямку. Запропонована конструкція робочого обладнання бульдозера дозволяє підвищити продуктивність І надійність та розширити технологічні можливості в умовах будівництва, реконструкції та ліквідації наслідків аварій. Джерела інформації 1 Недорезов И.А., Аскарходжаев Т.И , Мирсадыков М А , Котов В.В. Модернизация бульдозера ДЗ-110А. Строительные и дорожные машины 1994.-№2.-с.4-5. 2. Хмара Л.А , Шатов СВ., Деревянчук М.И., Флоров А.А Совершенствование бульдозерного оборудования на тракторах класса А-3. Строительные и дорожные машины. -1993. - №6. - с.6-8. ІЗ 16 /// /// Ж Фіі.2 Фіг. 4 Фіг. З Комп'ютерна верстка Д. Шеверун Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
