Багатофункціональний переносний світловий прилад

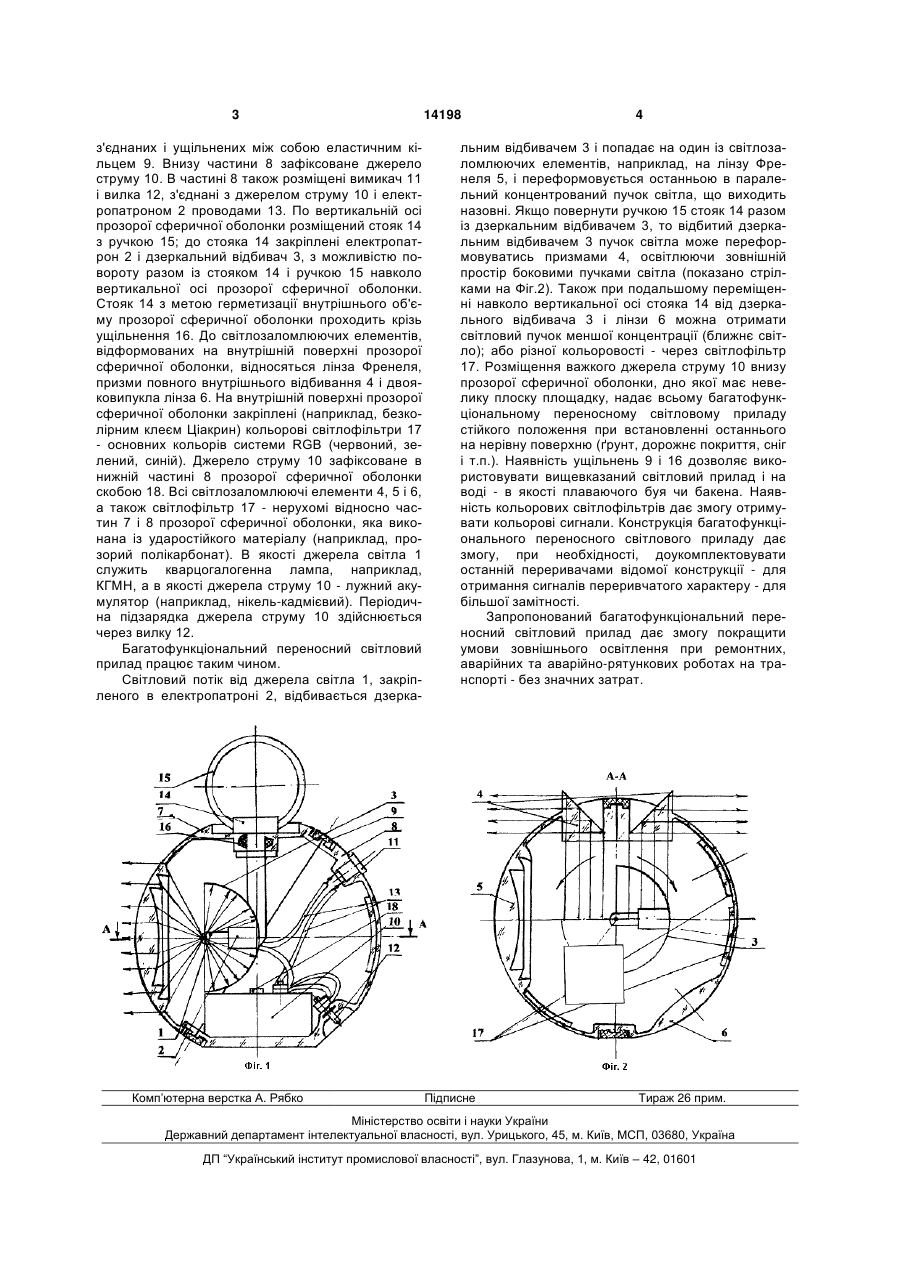

1. Багатофункціональний переносний світловий прилад, який складається із джерела світла, електропатрона, дзеркального відбивача, світлозаломлюючих елементів, корпуса, джерела струму і елементів електросхеми, який відрізняється тим, що корпус виконаний у вигляді прозорої сферичної оболонки, всередині якої розташовані всі 3 з'єднаних і ущільнених між собою еластичним кільцем 9. Внизу частини 8 зафіксоване джерело струму 10. В частині 8 також розміщені вимикач 11 і вилка 12, з'єднані з джерелом струму 10 і електропатроном 2 проводами 13. По вертикальній осі прозорої сферичної оболонки розміщений стояк 14 з ручкою 15; до стояка 14 закріплені електропатрон 2 і дзеркальний відбивач 3, з можливістю повороту разом із стояком 14 і ручкою 15 навколо вертикальної осі прозорої сферичної оболонки. Стояк 14 з метою герметизації внутрішнього об'єму прозорої сферичної оболонки проходить крізь ущільнення 16. До світлозаломлюючих елементів, відформованих на внутрішній поверхні прозорої сферичної оболонки, відносяться лінза Френеля, призми повного внутрішнього відбивання 4 і двояковипукла лінза 6. На внутрішній поверхні прозорої сферичної оболонки закріплені (наприклад, безколірним клеєм Ціакрин) кольорові світлофільтри 17 - основних кольорів системи RGB (червоний, зелений, синій). Джерело струму 10 зафіксоване в нижній частині 8 прозорої сферичної оболонки скобою 18. Всі світлозаломлюючі елементи 4, 5 і 6, а також світлофільтр 17 - нерухомі відносно частин 7 і 8 прозорої сферичної оболонки, яка виконана із ударостійкого матеріалу (наприклад, прозорий полікарбонат). В якості джерела світла 1 служить кварцогалогенна лампа, наприклад, КГМН, а в якості джерела струму 10 - лужний акумулятор (наприклад, нікель-кадмієвий). Періодична підзарядка джерела струму 10 здійснюється через вилку 12. Багатофункціональний переносний світловий прилад працює таким чином. Світловий потік від джерела світла 1, закріпленого в електропатроні 2, відбивається дзерка Комп’ютерна верстка А. Рябко 14198 4 льним відбивачем 3 і попадає на один із світлозаломлюючих елементів, наприклад, на лінзу Френеля 5, і переформовується останньою в паралельний концентрований пучок світла, що виходить назовні. Якщо повернути ручкою 15 стояк 14 разом із дзеркальним відбивачем 3, то відбитий дзеркальним відбивачем 3 пучок світла може переформовуватись призмами 4, освітлюючи зовнішній простір боковими пучками світла (показано стрілками на Фіг.2). Також при подальшому переміщенні навколо вертикальної осі стояка 14 від дзеркального відбивача 3 і лінзи 6 можна отримати світловий пучок меншої концентрації (ближнє світло); або різної кольоровості - через світлофільтр 17. Розміщення важкого джерела струму 10 внизу прозорої сферичної оболонки, дно якої має невелику плоску площадку, надає всьому багатофункціональному переносному світловому приладу стійкого положення при встановленні останнього на нерівну поверхню (ґрунт, дорожнє покриття, сніг і т.п.). Наявність ущільнень 9 і 16 дозволяє використовувати вищевказаний світловий прилад і на воді - в якості плаваючого буя чи бакена. Наявність кольорових світлофільтрів дає змогу отримувати кольорові сигнали. Конструкція багатофункціонального переносного світлового приладу дає змогу, при необхідності, доукомплектовувати останній переривачами відомої конструкції - для отримання сигналів переривчатого характеру - для більшої замітності. Запропонований багатофункціональний переносний світловий прилад дає змогу покращити умови зовнішнього освітлення при ремонтних, аварійних та аварійно-рятункових роботах на транспорті - без значних затрат. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
