Ущільнююча манжета опори шарошки
Номер патенту: 14202
Опубліковано: 25.04.1997
Автори: Чайковський Борис Петрович, Якимчук Ульян Никифорович, Перепічка Євген Васильович, Пагута Богдан Андрійович, Василенко Ігор Іванович
Формула / Реферат
Уплотнительная манжета опоры шарошки, состоящая из торцовой тарельчатой пружины, армированной эластичным материалом, и закрепленная в шарошке, смонтированной на цапфе, отличающаяся тем, что, с целью повышения эффективности работы манжеты, она снабжена дополнительной подпружиненной уплотняющей поверхностью, имеющей скользящий контакт с цапфой.
Текст

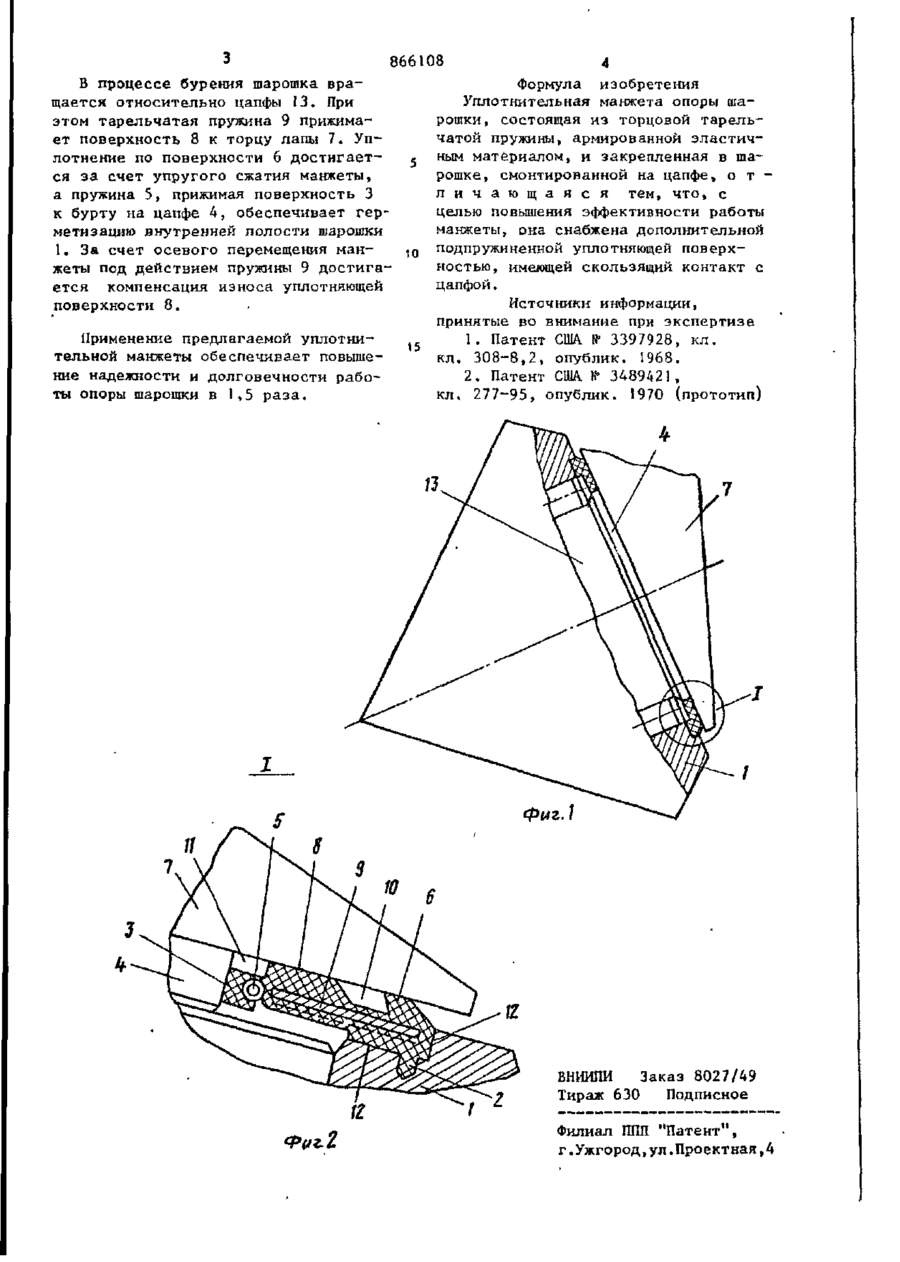

ОП Союз Советских Социалистический Республик изо К С А PETE (in АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. евнд-яу — (22)3аявлено 2 7 . 0 6 . 77 (21)2503889/22-03 (51)/VI. КлТ с присоединением заявки NB — Е 21 В 9/35 Государственный комитет СССР (23)Приоритет — по делам изобретений н открытки Опублико»ано23.09.8!. Бюллетень № 35 Дата опубликования описання 25.09.81 (72) Авторы изобретения (71) Заявитель (53)УДК622.24. .051 .55(088.8J Б. П. Чайковский, У, И. Якимчук, И. И. Василенко, Е. В. Перепичка и Б. А. Пагута Физико-механический институт АН Украинской ССР (54) УПЛОТНИТЕЛЬНАЯ МАНЖЕТА ОПОРЫ ШАРОШКИ 1 Изобретение относится к буровым шарошечным долотам, в частности к угтлотнительным манжетам опор шарошек. Известна радиальная уплотнительная манжета опоры шарошки в виде эластичного кольца [IJ. Недостатком этой манжеты является возможность использования ее только совместно с подшипником С К О Л Ь Ж І ния. Известна также угщотнительная ман- 10 жета опоры шарошки, состоящая из торцовой тарельчатой пружины, армированной эластичным материалом, и закрепленная в шарошке, смонтиров анной 15 на цапфе [2]. Недостаток известной манжеты заключается в неэффективности ее работ по обеспечению герметизации полости опоры. Цель изобретения - повышение эффективности работы манжеты. Поставленная цель достигается тем, что манжета снабжена дополнительной подпружиненной уплотняющей поверхностью, имеющей скользящий контакт с цапфой. На фиг. 1 показана уплотнительная манжета, установленная в шарошке; на фиг. 2 - узел 1 на фиг. 1. Уплотнительная манжета установлена в шарошке 1 и зафиксирована в ней шипами 2. Манжета имеет независимую уплотняющую и скользящую поверхность 3 по диаметру бурта на цапфе 4, которая подпружинена при помощи пружины 5, и независимую уплотняющую и скользящую поверхность 6 то Торцу лапы 7. Основная уплотняющая и скользящая поверхность 8 подпружиненг тарельчатым металлическим гофрированным кольцом 9. Уплотняющее поверхности 3» 6 и 8 образуют герметичные полости 10 и П . Неподвижный контакт манжеты с шарошкой осуществляется по поверхностям 12. Уплотнительная манжета работает следующим образом. 4 Формула изобретения Уплотнительная манжета опоры шарошки, состоящая из торцовой тарельчатой пружины, армированной эластичным материалом, и закрепленная в шарошке, смонтированной на цапфе, о т л и ч а ю щ а я с я тем, ч т о , с целью повышения эффективности работы манжеты, она снабжена дополнительной подпружиненной уплотняющей поверхностью, имеющей скользящий контакт с цапфой. Источники информации, принятые во внимание при экспертизе 1. Патент С А If 3397928, к л . Ш кл. 3 0 8 - 8 , 2 , опублик. 1968. 2. Патент С А К1 348942і, Ш кл, 277-95, опублик. 1970 (прототип) 866108 В процессе бурения шарошка вращается относительно цапфы 13. При этом тарельчатая пружина 9 прижимает поверхность 8 к торцу лапы 7. Уплотнение по поверхности 6 достигается за счет упругого сжатия манжеты, а пружина 5, прижимая поверхность 3 к бурту на цапфе 4, обеспечивает гер1 метизацию внутренней полости шарошки 1. За счет осевого перемещения манжеты под действием пружины 9 достига ется компенсация износа уплотняющей поверхности 8. Применение предлагаемой уплотнительной манжеты обеспечивает повышение надежности и долговечности работы опоры шарошки в 1,5 раза. 5 10 15 Фиг. f 11 to а БНИИПИ Заказ 8027/49 Тираж 630 Подписное Филиал П П "Патент", П г.Ужгород,ул.Проектная,4
ДивитисяДодаткова інформація
Назва патенту англійськоюSealing sleeve of roller-cutter support
Автори англійськоюChaikovskyi Borys Petrovych, Yakymchuk Ulian Nykyforovych, Vasylenko Ihor Ivanovych, Perepichka Yevhen Vasyliovych, Pahuta Bohdan Andriiovych
Назва патенту російськоюУплотнительная манжета опоры шарошки
Автори російськоюЧайковский Борис Петрович, Якимчук Ульян Никифорович, Василенко Игорь Иванович, Перепичка Евгений Васильоевич, Пагута Богдан Андреевич
МПК / Мітки
МПК: E21B 10/00
Мітки: ущільнююча, манжета, опори, шарошки
