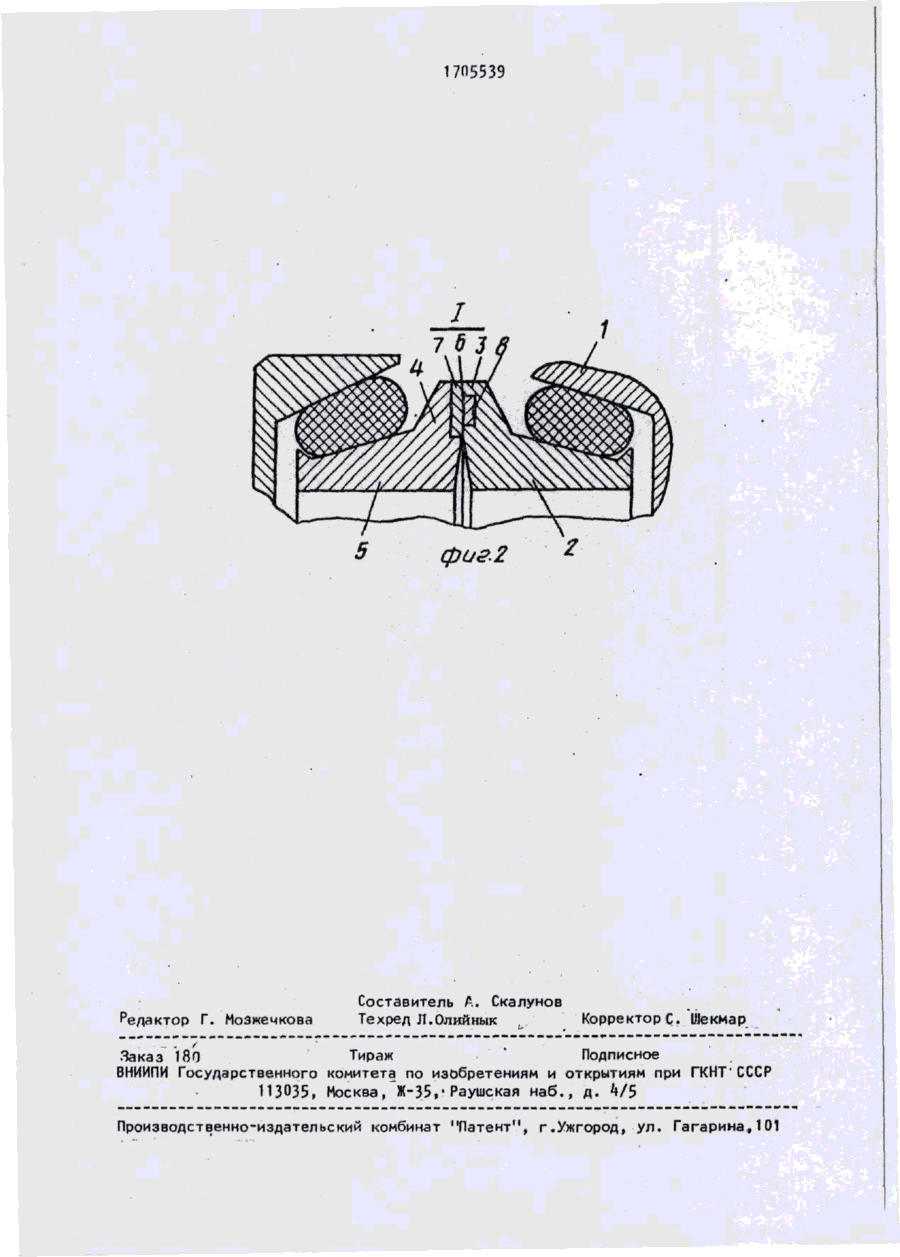

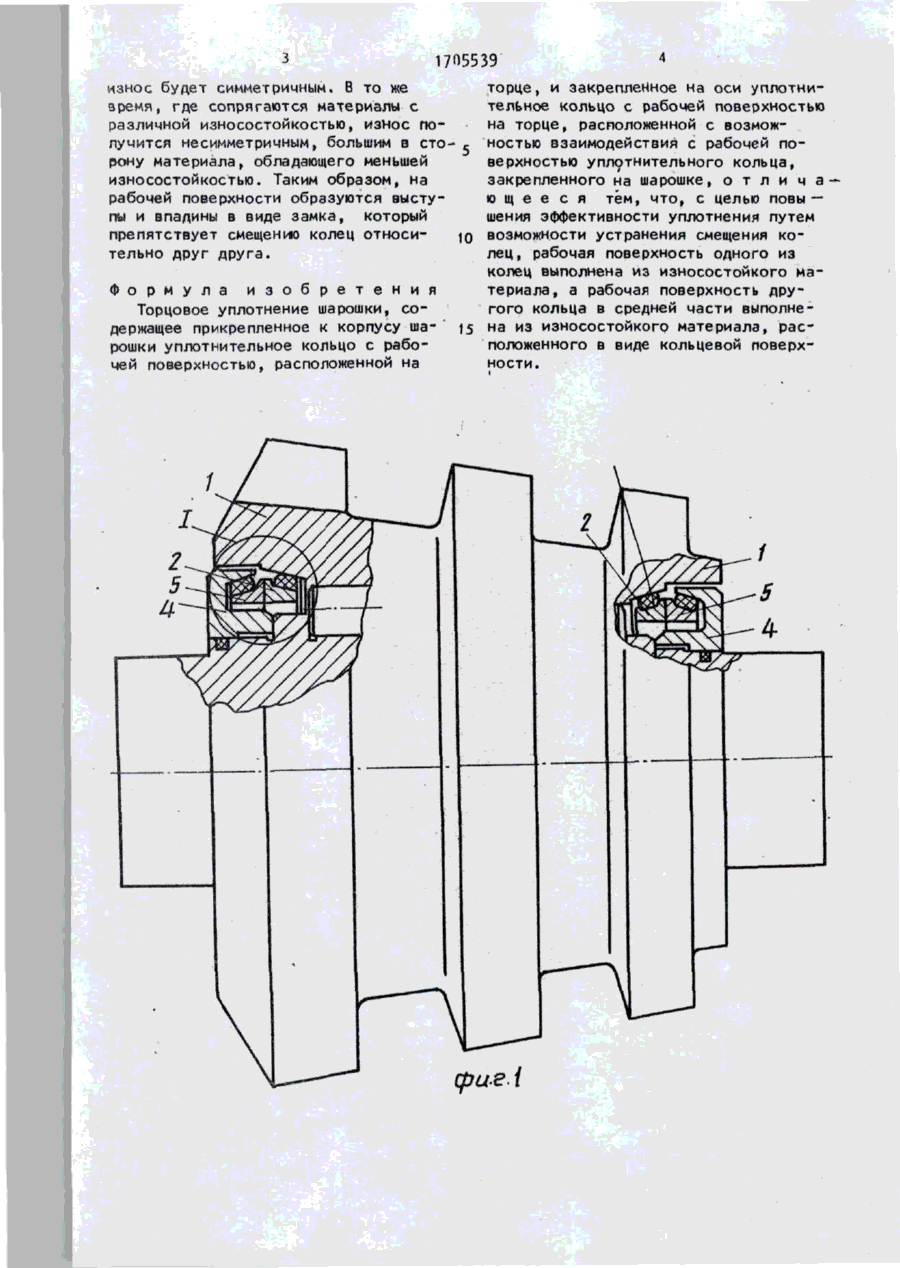

С01ДИАЛИСТИЧЕСНИХ РЕСПУБЛИК «1)5 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И 0ТНРЫТИЙМ ПРИ ГННТ СССР І 1 (21) **б2б858/!)3 (22) 16.08.89 W) 1 5 . ( Л . 9 2 . Бюл. № 2 (71) Специальное конструкторско-технологическое бюро (*>изико~механического института им. Г.В. Карпенко С/2) К.Б. Кацоэ, С И . Кантор, P.M. Билозир, Б„Д. Лёнгер, В.А. Осадчий и М.А. Пятибратов (53) 622.24,051.55 (088.8) (56) Патент С А № ki)hOkS3, Ш кл. Е 21 В 9/08, опублик. 1976. (5*0 ТОРЦОВОЕ УПЛОТНЕНИЕ ШАРОШКИ (5/) Изобретение относится к породоразрушающему буровому инструменту, а именно к устройствам для герметизации опор шарошек, и м.б. использовано в отраслях машиностроения для Изобретение относится к породораэрушающему буровому инструменту а именно к устройствам для герметизации опор шарошек, и может быть использовано в отраслях машиностроения для уплотнения вращающихся валов. Цель изобретения - повышение эффективности уплотнения путем возможности устранения смещения колец. На фиг Л показано торцовое уплотнение шарошки; на фиг.2 - узел I на фиґ.1. Уплотнение содержит прикрепленное к корпусу шарошки 1 уплотнительное кольцо 2 с рабочей поверхностью 3 на торце и закрепленное на оси h у п лотнительное кольцо 5 с рабочей поверхностью 6. Рабочие поверхности уплотнения вращающихся валов. Цель повышение эффективности уплотнения путем возможности устранения смещения колец. Уплотнение содержит прикрепленное к корпусу шарошки 1 уплотни тельное кольцо 2 с рабочей поверхностью 3 на торце. На оси к закреплено уплотнительное кольцо 5 с рабочей поверхностью 6. На рабочих поверхностях 3 и 6 расположен износостойкий материал 7, причем на одной из рабочих поверхностей износостойкий материал расположен в виде кольцевой поверхности 8. На рабочих поверхностях 3 и 6 образуются выступы и впадины в виде замка, которые препятствуют смещению колец 2 и 5 относительно друг друга. 2 ил 3 и 6 расположены с возможностью взаимодействия друг с другом. Рабочие поверхности 3 и 6 выполнены из износостойкого материала 7, причем износостойкий материал на рабочей поверхности одного из колец расположен в виде 1 кольцевой поверхности 8. Торцовое уплотнение работает следующим образом. Вместе с корпусом вращается уплотнительное кольцо 2, жестко связанное" с ним посредством амортизационного кольца. После некоторого времени работы рабочие поверхности 3 и 6 колец 2 •и 5 износятся, причем их износ будет различным по величине и конфигурации. В местах, где участки износостойкого материала 7 и 8 закрывают друг друга, 1705539 износ будет симметричным. В то же время, где сопрягаются материалы с различной износостойкостью, износ получится несимметричным, большим в сто- с рону материала, обладающего меньшей износостойкостью. Таким образом, на рабочей поверхности образуются выступы и впадины в виде замка, который препятствует смещению колец относиto тельно друг друга. торце, и закрепленное на оси уплотнительное кольцо с рабочей поверхностью на торце, расположенной с возможностью взаимодействия с рабочей поверхностью уплотнительного кольца, закрепленного на шарошке, о т л и ч а ю щ е е с я тем, что, с целью п о в ы шения эффективности уплотнения путем возможности устранения смещения колец, рабочая поверхность одного из колец выполнена из износостойкого маФ о р м у л а и з о б р е т е н и я териала, а рабочая поверхность другого кольца в средней части выполнеТорцовое уплотнение шарошки, содержащее прикрепленное к корпусу ша- ' 15 на из износостойкого материала, расрошки уплотнительное кольцо с рабоположенного в виде кольцевой поверхчей поверхностью, расположенной на ности. I. срие. і 17П5539 фое.2 Редактор г. Мозкечкова Составитель А. Скалунов Техред Л.Олийнык Корректоре. Шекмар Заказ 180 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТСССР 113035, Москва, Ж-35,*Раушская наб., д. Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101
