Керований робочий орган роторного змішувача

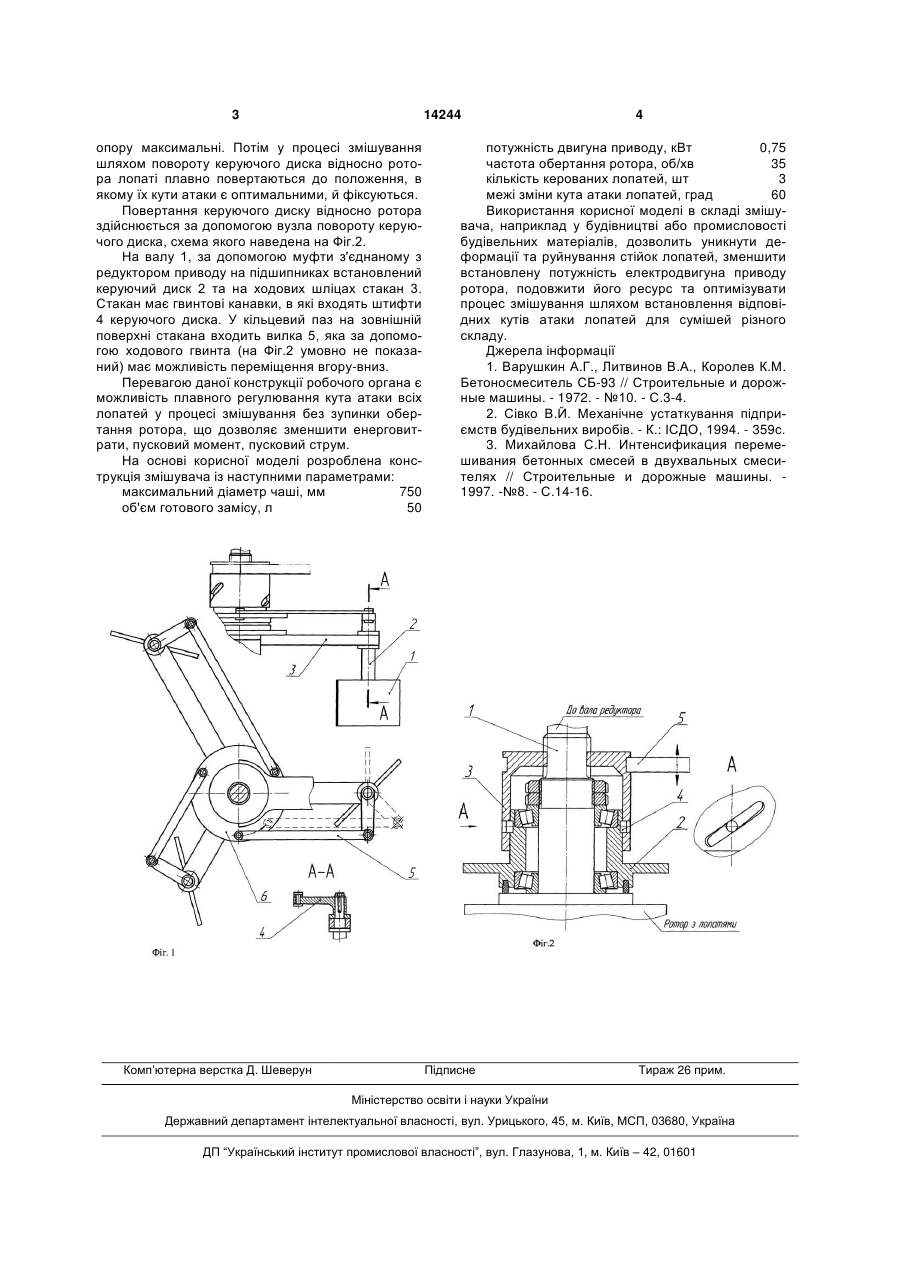

Керований робочий орган роторного змішувача, що містить лопаті, шарнірно встановлені у кронштейнах ротора, який відрізняється тим, що лопаті встановлені з можливістю керованого й одночасного повертання на певний кут всіх лопатей у процесі роботи змішувача без зупинки приводу. (19) (21) u200509666 (22) 14.10.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Онищенко Олександр Григорович, Уст'янцев Володимир Устинович, Коробко Богдан Олегович, Ващенко Костянтин Миколайович (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ КОНДРАТЮКА 3 14244 опору максимальні. Потім у процесі змішування шляхом повороту керуючого диска відносно ротора лопаті плавно повертаються до положення, в якому їх кути атаки є оптимальними, й фіксуються. Повертання керуючого диску відносно ротора здійснюється за допомогою вузла повороту керуючого диска, схема якого наведена на Фіг.2. На валу 1, за допомогою муфти з'єднаному з редуктором приводу на підшипниках встановлений керуючий диск 2 та на ходових шліцах стакан 3. Стакан має гвинтові канавки, в які входять штифти 4 керуючого диска. У кільцевий паз на зовнішній поверхні стакана входить вилка 5, яка за допомогою ходового гвинта (на Фіг.2 умовно не показаний) має можливість переміщення вгору-вниз. Перевагою даної конструкції робочого органа є можливість плавного регулювання кута атаки всіх лопатей у процесі змішування без зупинки обертання ротора, що дозволяє зменшити енерговитрати, пусковий момент, пусковий струм. На основі корисної моделі розроблена конструкція змішувача із наступними параметрами: максимальний діаметр чаші, мм 750 об'єм готового замісу, л 50 Комп’ютерна верстка Д. Шеверун 4 потужність двигуна приводу, кВт 0,75 частота обертання ротора, об/хв 35 кількість керованих лопатей, шт 3 межі зміни кута атаки лопатей, град 60 Використання корисної моделі в складі змішувача, наприклад у будівництві або промисловості будівельних матеріалів, дозволить уникнути деформації та руйнування стійок лопатей, зменшити встановлену потужність електродвигуна приводу ротора, подовжити його ресурс та оптимізувати процес змішування шляхом встановлення відповідних кутів атаки лопатей для сумішей різного складу. Джерела інформації 1. Варушкин А.Г., Литвинов В.А., Королев К.М. Бетоносмеситель СБ-93 // Строительные и дорожные машины. - 1972. - №10. - С.3-4. 2. Сівко В.Й. Механічне устаткування підприємств будівельних виробів. - К.: ІСДО, 1994. - 359с. 3. Михайлова С.Н. Интенсификация перемешивания бетонных смесей в двухвальных смесителях // Строительные и дорожные машины. 1997. -№8. - С.14-16. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
