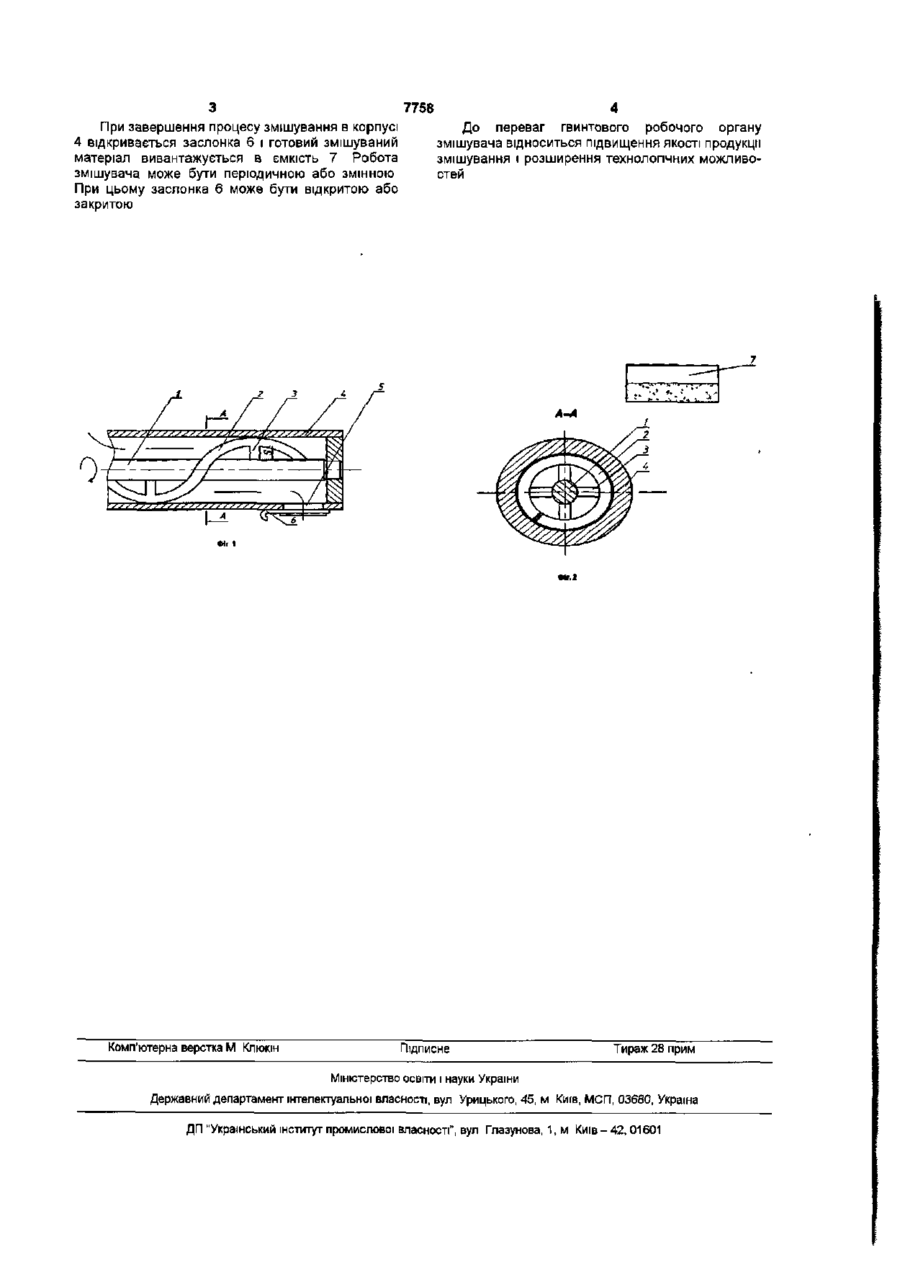

Гвинтовий робочий орган змішувача

Гвинтовий робочий орган змішувача, який виконано у вигляді вала з гвинтовою стрічкою, механізмів приводу завантаження і вивантаження, який відрізняється тим, що вал в поперечному перерізі виконано профільним, до нього жорстко закріплено гвинтову стрічку з радіальними перемичками, причому ЗОВНІШНІЙ діаметр стрічки в зоні перемички є змінним на величину зміни профілю зовнішнього діаметра вала, а величина зазору S між внутрішнім діаметром стрічки і ЗОВНІШНІМ діаметром вала є змінною в межах 3. 6 ЗОВНІШНІХ діаметрів частинок змішування Корисна модель відноситься до машинобудування і може мати широке застосування для змішування сипких матеріалів в порошковій металурги, світлотехнічній і фармацевтичній промисловості, сільського господарства, харчовій і переробній промисловості Відомий ГВИНТОВИЙ робочий орган змішувача, який виконано у вигляді вала з гвинтовою стрічкою, механізмів приводу, завантаження і вивантаження [деклараційний Пат №52286АУкраїна, Бюл №12, 2002] Основний недолік гвинтового робочого органу низька якість змішування компонентів які обмеженні технологічними можливостями механізму В основу корисної моделі поставлено задачу підвищення якості змішування компонентів шляхом виконання гвинтового робочого органу змішувача, який виконано у вигляді вала з гвинтовою стрічкою, механізмів приводу, завантаження і вивантаження, причому вал в поперечному січенні виконано профільним, до нього жорстко закріплено гвинтову стрічку з радіальними перемичками, причому ЗОВНІШНІЙ діаметр стрічки в зоні перемички є змінним на величину зміни профілю зовнішнього діаметра вала, а величина зазору S між внутрішнім діаметром стрічки і ЗОВНІШНІМ діаметром вала є змінною в межах 3 6 ЗОВНІШНІХ діаметрів частинок змішування Гвинтовий робочий орган змішувача зображено на фіг 1, фіг 2 - переріз по А-А на фіг 1 Гвинтовий робочий орган змішувача виконано у вигляді вала 1 з гвинтовою стрічкою 2, яка за допомогою радіальних перемичок 3 жорстко при варені до вала 1 Останній в поперечному січенні має профільну форму наприклад, еліпса, трикутника або іншу Гвинтовий робочий орган змішувача встановлено в корпус 4 змішувача Для подачі сипких матеріалів в зону змішування служить спеціальний завантажувальний бункер, який на креслені не показано і вивантажувальний отвір 5 з заслонкою 6 Вивантажування матеріалу здійснюється в ємкість 7 ЗОВНІШНІЙ діаметр гвинтової стрічки 2 в зоні радіальних перемичок 3 є змінним на величину зміни профілю зовнішнього діаметра вала 1 до нього закріплено гвинтову стрічку 2 Причому зазор S між внутрішнім діаметром гвинтової стрічки 2 і ЗОВНІШНІМ діаметром вала 1 є змінним і він сприяє інтенсивному переміщенню сипких матеріалів їх змішування Величину зазору вибирають в межах З 6 ЗОВНІШНІХ діаметрів частинок сипких матеріалів, які змішуються Робота гвинтового робочого органу змішувача здійснюється наступним чином Вмикають привід робочого органу і він обертається Тоді сипкі матеріали-змішувальні компоненти подаються ВІДПОВІДНИМИ пропорціями в зону змішування з бункерів (на кресленні не показані) по стрілці При обертанні вала 1 з гвинтовою стрічкою 2 відбувається переміщення сипких матеріалів через зазор S, ЗОВНІШНІЙ діаметр гвинтової стрічки 2, і радіальні перемички 3 При цьому ЗМІННІ ЗОВНІШНІ діаметри вала 1, гвинтової стрічки 2 і раніше перераховані фактори сприяють покращенню якості процесів змішування 00 О) З 7758 При завершення процесу змішування в корпусі До переваг гвинтового робочого органу 4 відкривається заслонка 6 і готовий змішуваний змішувача відноситься підвищення якості продукції матеріал вивантажується в ємкість 7 Робота змішування і розширення технологічних можливозмішувача може бути періодичною або змінною стей При цьому заслонка 6 може бути відкритою або закритою Комп'ютерна верстка М Кпюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
