Кріплення для свердловин великого діаметра, пройдених бурінням

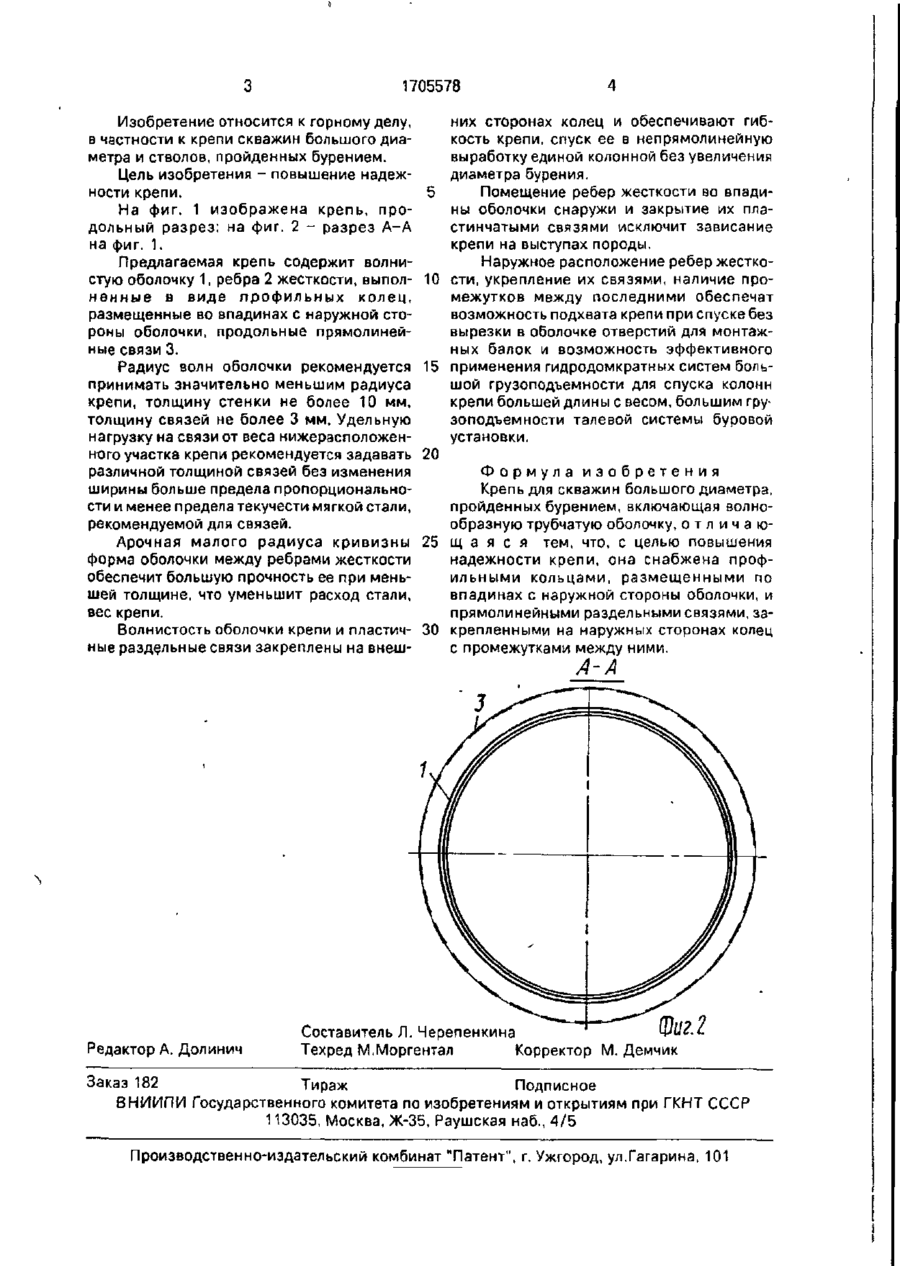

Изобретение относится к горному делу. Целью изобретения .является повышение надежности крепи. Крепь состоит из волнистой трубчатой оболочки 1, ребер жесткости, выполненных в виде профильных колец 2. Кольца 2 размещены во впадинах с наружной стороны оболочки 1. На кольцах 2 закреплены раздельные прямолинейные связи 3. 2 ил. ічвЕ&а* СЛ СП 00 * .. . У '* i: 1705578 Изобретение относится к горному делу, в частности к крепи скважин большого диаметра и стволов, пройденных бурением. Цель изобретения - повышение надежности крепи. 5 На фиг. 1 изображена крепь, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1. Предлагаемая крепь содержит волнистую оболочку 1, ребра 2 жесткости, выпол- 10 ненные в виде профильных колец, размещенные во впадинах с наружной стороны оболочки, продольные прямолинейные связи 3. Радиус волн оболочки рекомендуется 15 принимать значительно меньшим радиуса крепи, толщину стенки не более 10 мм, толщину связей не более 3 мм. Удельную нагрузку на связи от веса нижерасположенн-ого участка крепи рекомендуется задавать 20 различной толщиной связей без изменения ширины больше предела пропорциональности и менее предела текучести мягкой стали, рекомендуемой для связей. Арочная малого радиуса кривизны 25 форма оболочки между ребрами жесткости обеспечит большую прочность ее при меньшей толщине, что уменьшит расход стали, вес крепи. Волнистость оболочки крепи и пластич- 30 ные раздельные связи закреплены на внеш Редактор А. Долинич них сторонах колец и обеспечивают гибкость крепи, спуск ее в непрямолинейную выработку единой колонной без увеличения диаметра бурения. Помещение ребер жесткости во впадины оболочки снаружи и закрытие их пластинчатыми связями исключит зависание крепи на выступах породы. Наружное расположение ребер жесткости, укрепление их связями, наличие промежутков между последними обеспечат возможность подхвата крепи при спуске без вырезки в оболочке отверстий для монтажных балок и возможность эффективного применения гидродомкратных систем большой грузоподъемности для спуска колонн крепи большей длины с весом, большим грузоподъемности талевой системы буровой установки. Формула изобретения Крепь для скважин большого диаметра, пройденных бурением, включающая волнообразную трубчатую оболочку, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности крепи, она снабжена профильными кольцами, размещенными по впадинах с наружной стороны оболочки, и прямолинейными раздельными связями, закрепленными на наружных сторонах колец с промежутками между ними. А-А Фиг. I Составитель Л. Черепенкина Техред М.Моргентал Корректор М. Демчик Заказ 182 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
