Обладнання для буріння скважин великого діаметра

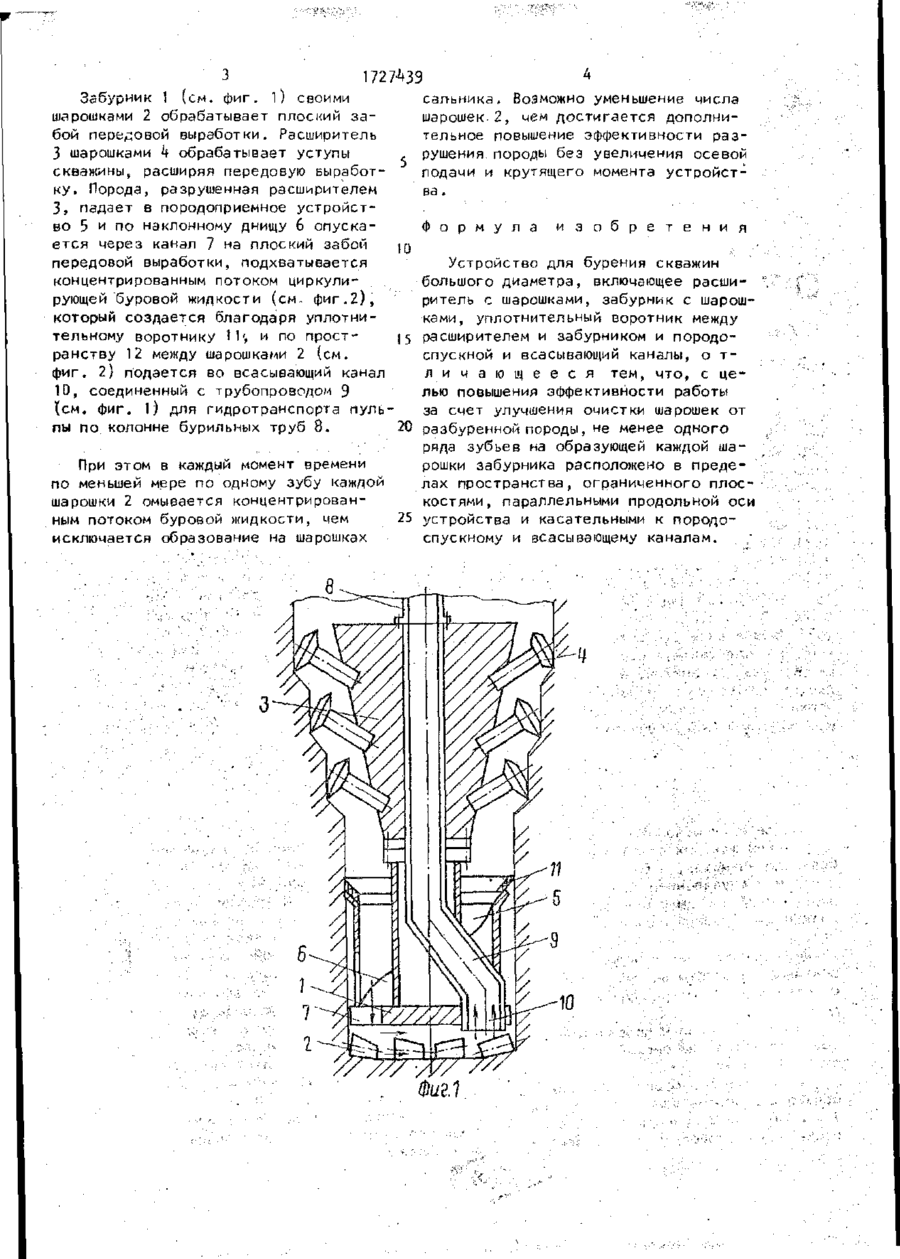

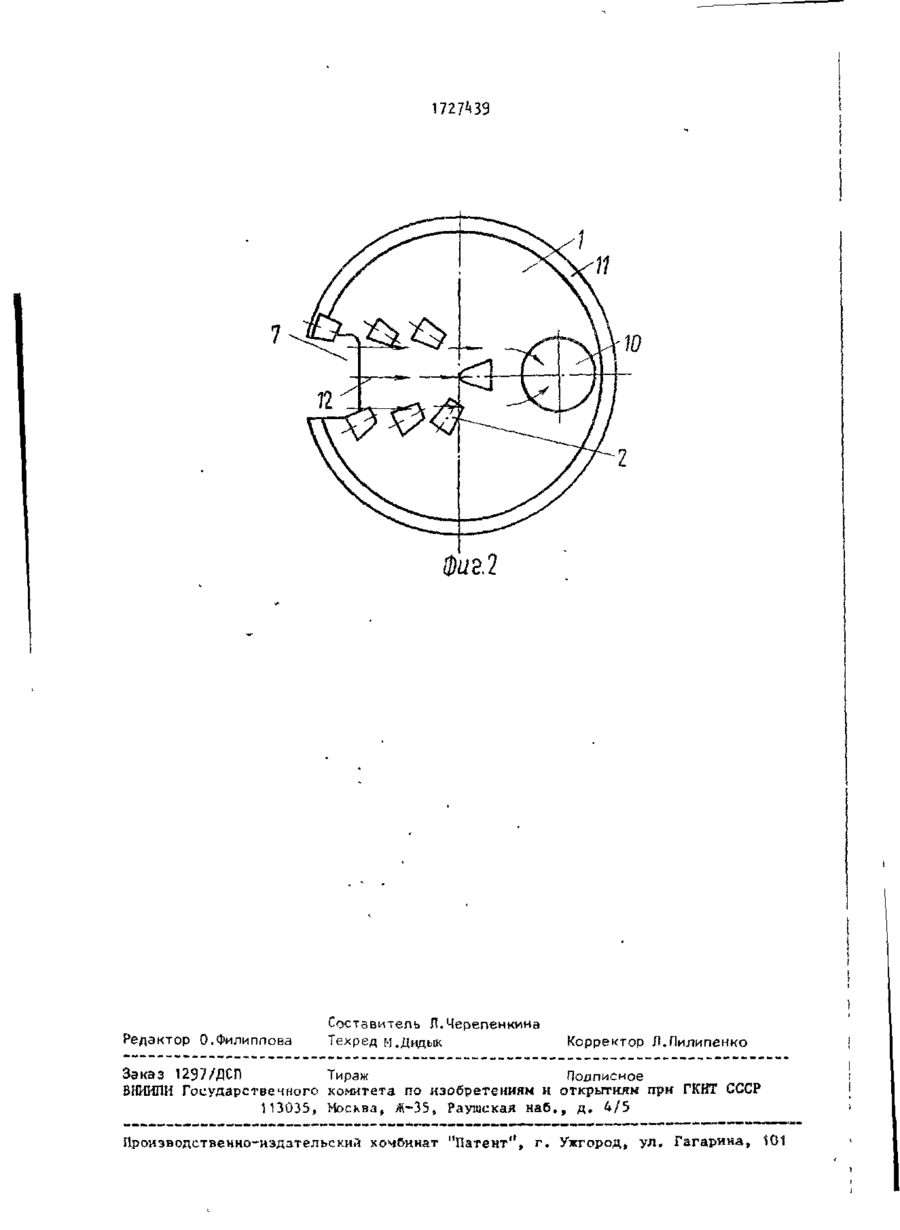

Изобретение относится к роторному бурению шахтных стволов и скважин большого диаметра, а более конкретно к бурению с удалением на поверхность разрушенной породы с помощью обратной циркуляции буровой жид кости (эрлифта). Устройство содержит расширитель с шарошками (Ш) 4, забурник с Ш 2, упяотнительный воротник 11 между расширителем и забурником, породоспускной 7 и всасывающий 10 каналы. Не менее одного ряда зубьев на образующей каждой Щ 2 расположено в пределах пространства 12, ограниченного плоскостями, параллельными продольной оси устройства и касательными к каналам 7 и 10 При вращении устройства его Ш 4 и Ш 2 забурника разрушают породу, которая выносится на поверхность эрлифтом. Зубья Ш 2 периодически омываются-потоком буровой жидкости в пространстве 12, чем исключается сальникообразование. 2 ил. (Л С Изобретение относится к роторному бурению шахтных стволов и скважин большого диаметра, а более конкретно к бурению с удалением на поверхность разрушенной породы с помощью обратной циркуляции буровой жидкости (эрлифта). Цель изобретения - повышение эффективности работы за счет улучшения очистки шарошек от разбуренной породы. На фиг. 1 показан продольный разрез устройства; ^а фиг. 2 - вид снизу на забурник. * Устройство для бурения скважин большого диаметра включает забурник 1 с шарошками 2, расширитель 3 с шарошками 4, породоприемное устройств 14-92 во 5 с наклонным днищем 6 , в котором выполнен породоспускной канал 7 и колонна бурильных труб 8 , соединенная с трубопроводом 9, имеющим всасывающий канал 10.Между расширителем 3 и забурником 1 на верхнем т о р це породоприемного устройства 5 з а креплен уплотнительный воротник 1I Шарошки 2 размещены на забурнике т а к , что не менее одного ряда зубьев на образующей каждой шарошки расположено в пределах пространства 12, огра ниченного плоскостями, параллельными продольной оси устройства и к а с а тельными к каналам 7 и 10. Устройство для бурения скважин большого диаметра работает следующим образом. 1727439 Забурник 1 (см. фиг. і) своими сальника. Возможно уменьшение числа шарошками 2 обрабатывает плоский зашарошек-2, чем достигается дополнибой передовой выработки. Расширитель тельное повышение эффективности раз3 шарошками k обрабатывает уступы рушения породы без увеличения осевой скважины, расширяя передовую выработподачи и крутящего момента устройстку. Порода, разрушенная расширителем ва. 3, падает в породоприемное устройство 5 и по наклонному днищу 6 опусказ о б р е т е н и о р м у л а ется через канал 7 на плоский забой 10 передовой выработки, подхватывается Устройство для бурения скважин концентрированным потоком циркулибольшого диаметра, включающее расширующей буровой жидкости (см- фиг.2), ритель с шарошками, забурник с шарошкоторый создается благодаря уплотниками, уплотнительный воротник между тельному воротнику П', и по прост' 15 расширителем и забурником и породоранству 12 между шарошками 2 (см. спускной и всасывающий каналы, о т фиг. 2} подается во всасывающий канал л и ч а ю щ е е с я тем, что, с це10, соединенный с трубопроводом 9 лью повышения эффективности работы (см. фиг. 1) для гидротранспорта пульза счет улучшения очистки шарошек от пы по колонне бурильных труб 8. 20 разбуренной породы, не менее одного ряда зубьев на образующей каждой шаПри этом в каждый момент времени рошки забурника расположено в предепо меньшей мере по одному зубу каждой лах пространства, ограниченного плосшарошки 2 омывается концентрированкостями, параллельными продольной оси ным потоком буровой жидкости, чем 25 устройства и касательными к породоисключается образование на шарошках спускному и всасывающему каналам. Фиг. 7 1727^39 7 0U2.2 Редактор О.Филиппова Составитель Л.Черепенкина Техред м.Дидык Корректор Л.Пилипенко Заказ 1297/ДСП Тираж Подписное В И П Гоеударствечного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб,, д . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина,
