Формула / Реферат

1. Шарошка для бурения скважин большого диаметра, содержащая породоразрушающий венец, ось, установленные на оси радиальные и упорные роликовые подшипники, на которых закреплен породоразрушающий венец, отличающаяся тем, что, с целью повышения долговечности шарошки в условиях повышенных осевых нагрузок, она снабже­на сепараторами, выполненными с равномерно рас­положенными круглыми отверстиями, а ролики упорных подшипников выполнены с фасками и ус­тановлены в отверстиях сепараторов с возможно­стью передачи осевых нагрузок торцовыми поверхностями, причем ролики в отверстиях уста­новлены с зазором.

2. Шарошка по п. 1, отличающаяся тем, что ролики упорных подшипников выполнены из антифрикционного материала.

Текст

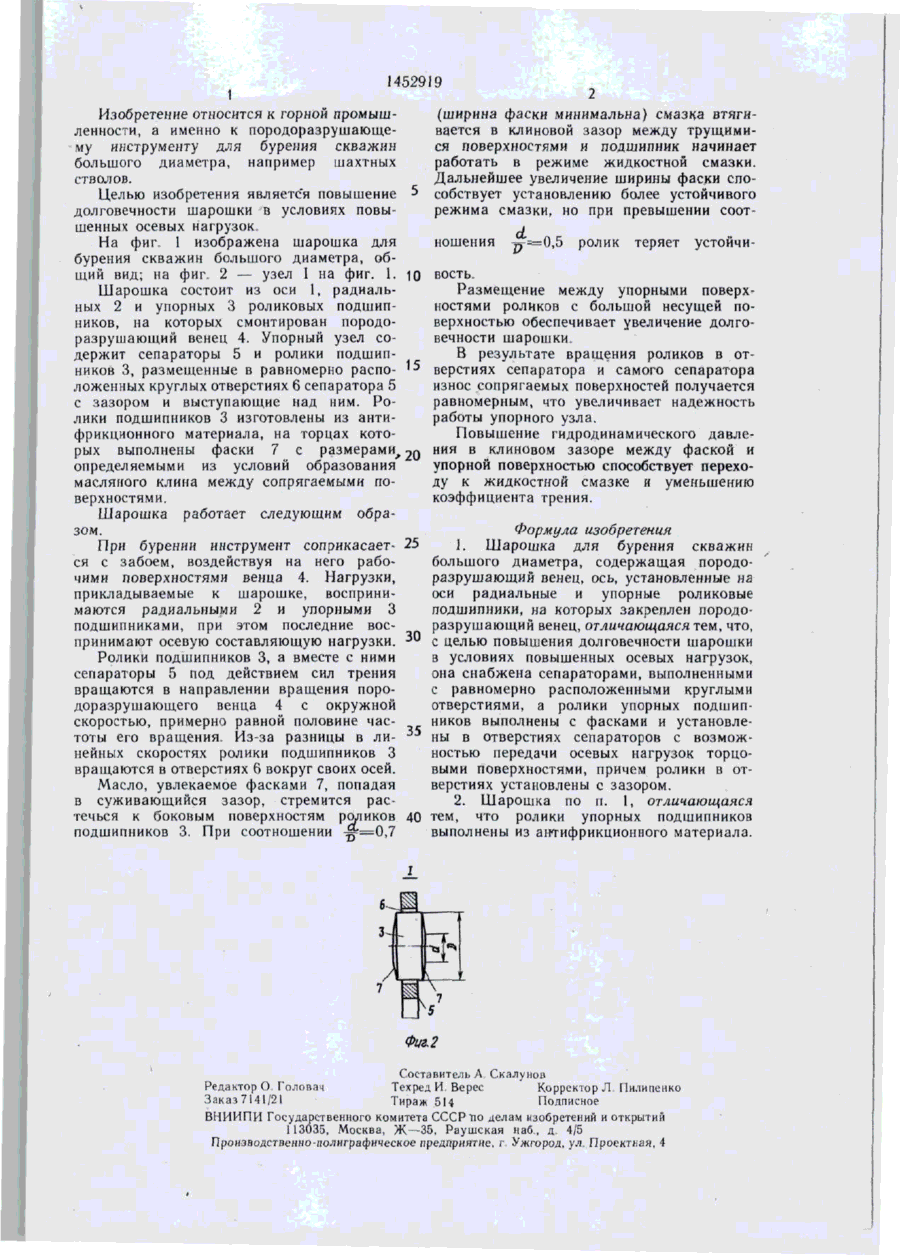

Изобретение относится к горной пром-сти и предназначено для породоразрушающих инструментов. Цель — увеличение долговечности шарошки в условиях повышенных осевых нагрузок. Шарошка со держит породоразрушающий венец 4, ось I, установленные на ней радиальные 2 и упорные 3 роликовые подшипники, на которых закреплен породоразрушающий венец 4. Шарошка имеет сепараторы 5, выполненные с равномерно расположенными круглыми отверстиями. Ролики упорных подшипников 3 выполнены с фасками в отверстиях с возможностью передачи осевых нагрузок торцовыми поверхностями^ установлены в отверстиях с зазором и выполнены из антифрикционного материала. В результате вращения роликов в отверстиях и сепаратора износ сопрягаемых поверхностей получается равномерным, что увеличивает надежность работы. Повышение гидродинамического давления в зазоре между фаской и упорной поверхностью способствует переходу к жидкостной смазке и уменьшению коэффициента трения. 1 з.п. ф-лы, 2 -ил. сл Физ.1 -"Л 1452919 1 Изобретение относится к горной промыш(ширина фаскн минимальна) смазка втягиленности, а именно к породоразрушающевается в клиновой зазор между трущимиму инструменту для бурения скважин ся поверхностями и подшипник начинает большого диаметра, например шахтных работать в режиме жидкостной смазки. стволов. Дальнейшее увеличение ширины фаски споЦелью изобретения является повышение собствует установлению более устойчивого долговечности шарошки в условиях повырежима смазки, но при превышении соотшенных осевых нагрузок. ношения -=-=0,5 ролик теряет устойчиНа фиг 1 изображена шарошка для бурения скважин большого диаметра, общий вид; на фиг. 2 - - узел I на фиг. 1. 10 вость. Шарошка состоит из оси 1, радиальРазмещение между упорными поверхных 2 и упорных 3 роликовых подшипностями роликов с большой несущей поников, на которых смонтирован породоверхностью обеспечивает увеличение долгоразрушающий венец 4. Упорный узел совечности шарошки. держит сепараторы 5 и ролики подшипВ результате вращения роликов в отников 3, размещенные в равномерно распо- '5 верстиях сепаратора и самого сепаратора ложенных круглых отверстиях 6 сепаратора 5 износ сопрягаемых поверхностей получается с зазором и выступающие над ним. Роравномерным, что увеличивает надежность лики подшипников 3 изготовлены из антиработы упорного узла. фрикционного материала, на торцах котоПовышение гидродинамического давлерых выполнены фаски 7 с размерами^ 2Q НИЯ В КЛИНОВОМ зазоре между фаской и определяемыми из условий образования упорной поверхностью способствует перехомасляного клина между сопрягаемыми поду к жидкостной смазке и уменьшению верхностями. коэффициента трения. Шарошка работает следующим обраФормула изобретения зом. \. Шарошка для бурения скважин При бурении инструмент соприкасает- 25 большого диаметра, содержащая породося с забоем, воздействуя на него раборазрушающий венец, ось, установленные на чими поверхностями венца 4. Нагрузки, оси радиальные и упорные роликовые прикладываемые к шарошке, восприниподшипники, на которых закреплен породомаются радиальными 2 и упорными 3 разрушающий венец, отличающаяся тем, что, подшипниками, при этом последние воспринимают осевую составляющую нагрузки. 30 с целью повышения долговечности шарошки в условиях повышенных осевых нагрузок, Ролики подшипников 3, а вместе с ними она снабжена сепараторами, выполненными сепараторы 5 под действием сил трения с равномерно расположенными круглыми вращаются в направлении вращения пороотверстиями, а ролики упорных подшипдоразрушающего венца 4 с окружной ников выполнены с фасками и установлескоростью, примерно равной половине час35 ны в отверстиях сепараторов с возможтоты его вращения Из-за разницы в линостью передачи осевых нагрузок торцонейных скоростях ролики подшипников 3 вращаются в отверстиях 6 вокруг своих осей. выми поверхностями, причем ролики в отМасло, увлекаемое фасками 7, попадая верстиях установлены с зазором. в суживающийся зазор, стремится рас2. Шарошка по п. 1, отличающаяся течься к боковым поверхностям роликов 40 тем, что ролики упорных подшипников подшипников 3. При соотношении -^=^0,7 выполнены из антифрикционного материала. Составитель А Скэлунов Редактор О Головач Техред И Верес Корректор Л Пилипенко Заказ 7141/21 Тираж 514 Подписное ВНИИПИ Государственного комитета СССР "по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д. 4/5 Производственно-полиграфическое предприятие, г Ужгород, ул Проектная, 4
