З’єднання деталей з валом
Номер патенту: 14268
Опубліковано: 15.05.2006
Автори: Піпа Борис Федорович, Чабан Віталій Васильович, Марченко Анатолій Іванович
Формула / Реферат
З'єднання деталей з валом, що містить вал з робочою поверхнею, деталь, встановлену на його робочій поверхні, та засіб для фіксації деталі на валу, яке відрізняється тим, що засіб для фіксації деталі на валу містить щонайменше по три фрикційні шпонки, рівномірно розміщені в отворах деталі з кожної її сторони, та два фланці, з'єднані з деталлю та фрикційними шпонками.
Текст

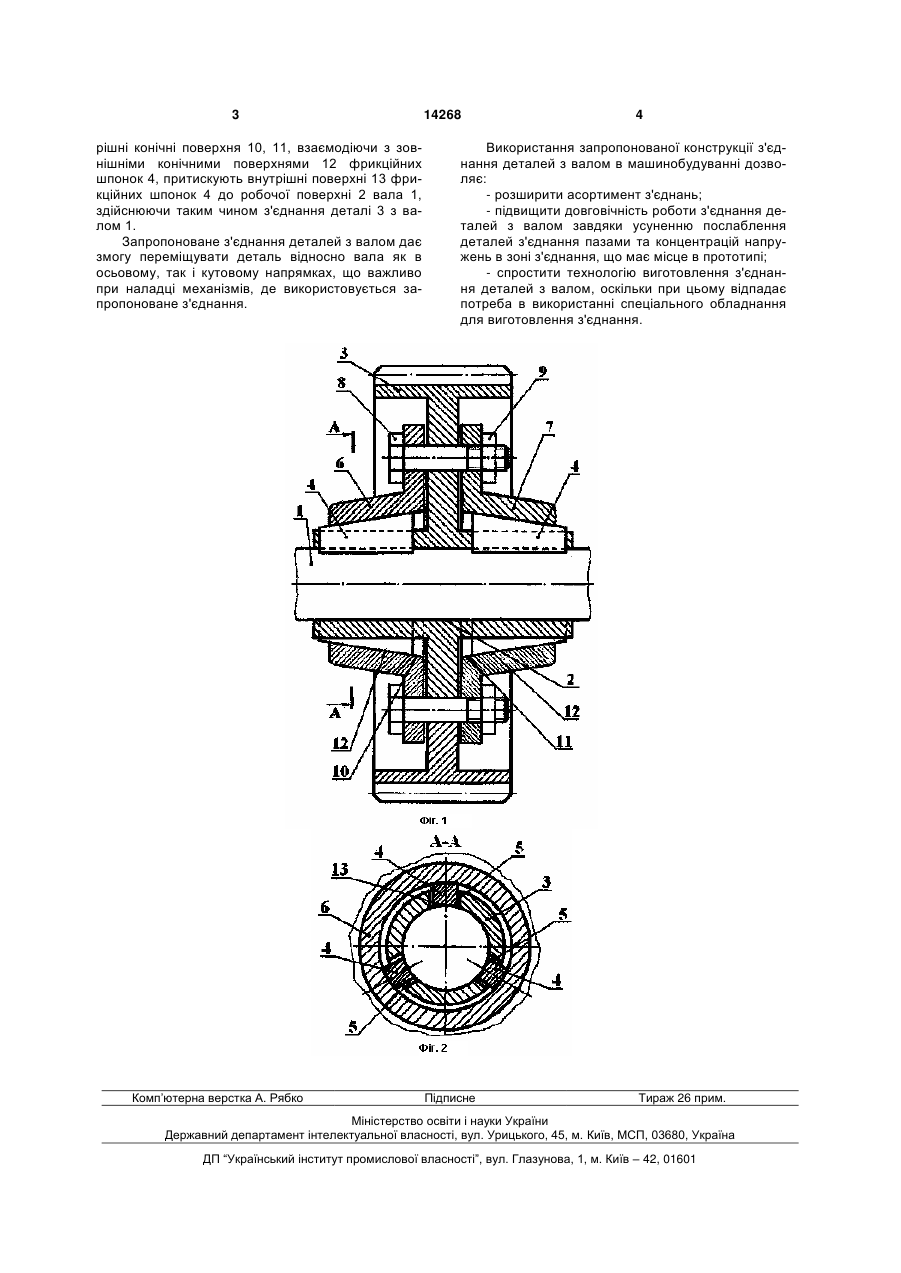

З'єднання деталей з валом, що містить вал з робочою поверхнею, деталь, встановлену на його робочій поверхні, та засіб для фіксації деталі на валу, яке відрізняється тим, що засіб для фіксації деталі на валу містить щонайменше по три фрикційні шпонки, рівномірно розміщені в отворах деталі з кожної її сторони, та два фланці, з'єднані з деталлю та фрикційними шпонками. (19) (21) u200509846 (22) 19.10.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Піпа Борис Федорович, Марченко Анатолій Іванович, Чабан Віталій Васильович (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 рішні конічні поверхня 10, 11, взаємодіючи з зовнішніми конічними поверхнями 12 фрикційних шпонок 4, притискують внутрішні поверхні 13 фрикційних шпонок 4 до робочої поверхні 2 вала 1, здійснюючи таким чином з'єднання деталі 3 з валом 1. Запропоноване з'єднання деталей з валом дає змогу переміщувати деталь відносно вала як в осьовому, так і кутовому напрямках, що важливо при наладці механізмів, де використовується запропоноване з'єднання. Комп’ютерна верстка А. Рябко 14268 4 Використання запропонованої конструкції з'єднання деталей з валом в машинобудуванні дозволяє: - розширити асортимент з'єднань; - підвищити довговічність роботи з'єднання деталей з валом завдяки усуненню послаблення деталей з'єднання пазами та концентрацій напружень в зоні з'єднання, що має місце в прототипі; - спростити технологію виготовлення з'єднання деталей з валом, оскільки при цьому відпадає потреба в використанні спеціального обладнання для виготовлення з'єднання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюJunction of parts to shaft
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych, Chaban Vitalii Vasyliovych
Назва патенту російськоюСоединение деталей с валом
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович, Чабан Виталий Васильевич
МПК / Мітки
МПК: F16B 21/00
Мітки: з'єднання, валом, деталей
