Закладний саморозклинювальний елемент

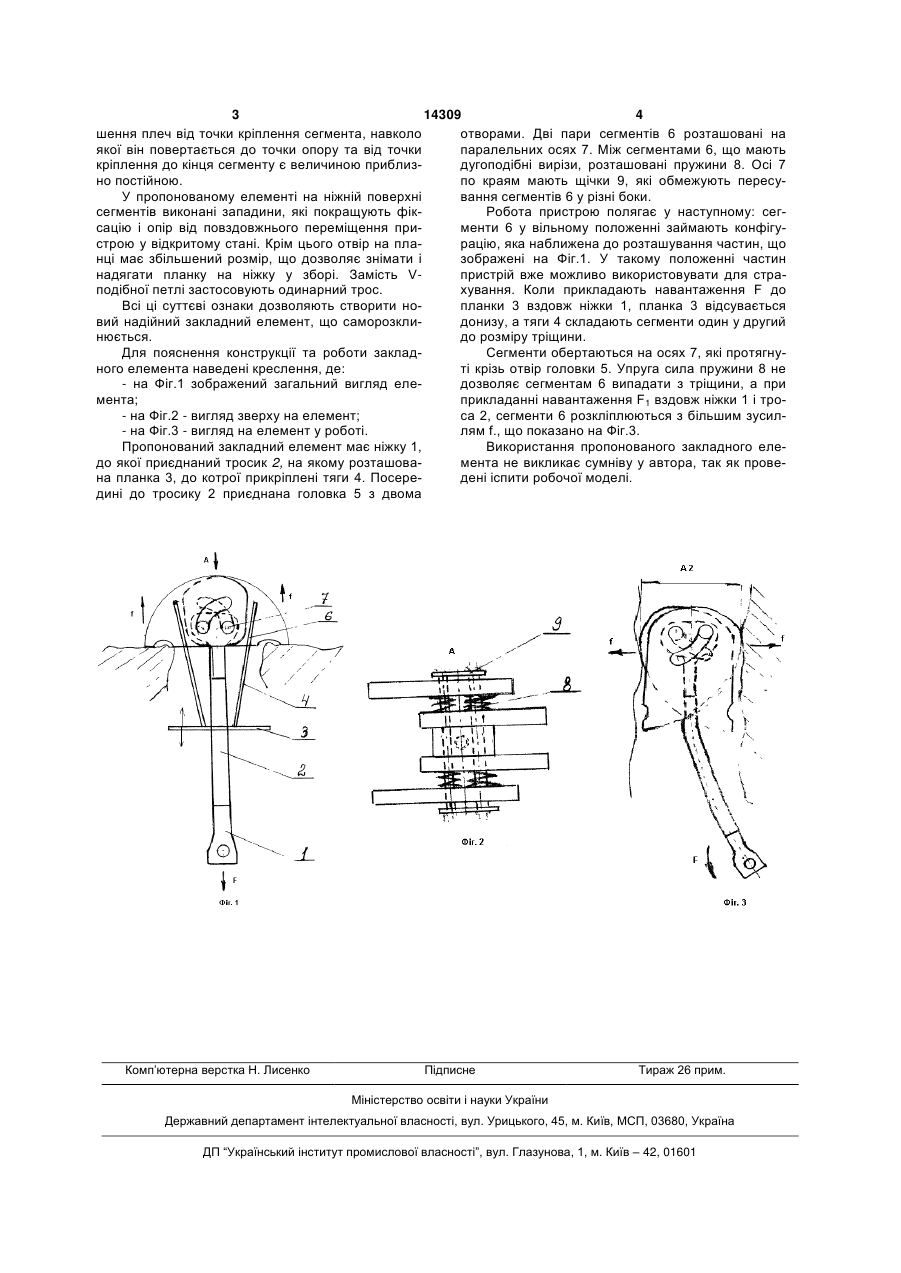

Закладний саморозклинювальний елемент, що має дві або декілька пар сегментів, розташованих на двох паралельних осях, які проходять крізь отвір головки, розташованої між сегментами, 3 14309 4 шення плеч від точки кріплення сегмента, навколо отворами. Дві пари сегментів 6 розташовані на якої він повертається до точки опору та від точки паралельних осях 7. Між сегментами 6, що мають кріплення до кінця сегменту є величиною приблиздугоподібні вирізи, розташовані пружини 8. Осі 7 но постійною. по краям мають щічки 9, які обмежують пересуУ пропонованому елементі на ніжній поверхні вання сегментів 6 у різні боки. сегментів виконані западини, які покращують фікРобота пристрою полягає у наступному: сегсацію і опір від повздовжнього переміщення применти 6 у вільному положенні займають конфігустрою у відкритому стані. Крім цього отвір на пларацію, яка наближена до розташування частин, що нці має збільшений розмір, що дозволяє знімати і зображені на Фіг.1. У такому положенні частин надягати планку на ніжку у зборі. Замість Vпристрій вже можливо використовувати для страподібної петлі застосовують одинарний трос. хування. Коли прикладають навантаження F до Всі ці суттєві ознаки дозволяють створити нопланки 3 вздовж ніжки 1, планка 3 відсувається вий надійний закладний елемент, що саморозклидонизу, а тяги 4 складають сегменти один у другий нюється. до розміру тріщини. Для пояснення конструкції та роботи закладСегменти обертаються на осях 7, які протягнуного елемента наведені креслення, де: ті крізь отвір головки 5. Упруга сила пружини 8 не - на Фіг.1 зображений загальний вигляд еледозволяє сегментам 6 випадати з тріщини, а при мента; прикладанні навантаження F1 вздовж ніжки 1 і тро- на Фіг.2 - вигляд зверху на елемент; са 2, сегменти 6 розкліплюються з більшим зусил- на Фіг.3 - вигляд на елемент у роботі. лям f., що показано на Фіг.3. Пропонований закладний елемент має ніжку 1, Використання пропонованого закладного еледо якої приєднаний тросик 2, на якому розташовамента не викликає сумніву у автора, так як провена планка 3, до котрої прикріплені тяги 4. Посередені іспити робочої моделі. дині до тросику 2 приєднана головка 5 з двома Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
