Пристрій керування електродвигунами
Номер патенту: 14308
Опубліковано: 15.05.2006
Автори: Дзюбан Віталій Серафимович, Іорданов Ігор Вячеславович, Басов Микола Мусійович
Формула / Реферат
Пристрій керування електродвигунами, що містить основний і додатковий комутаційні апарати та напівпровідниковий регулятор, який відрізняється тим, що головні контакти основного комутаційного апарата, що увімкнуті у ланцюг живлення керованого електродвигуна, зашунтовані ланцюгом, що містить послідовно увімкнуті головні контакти додаткового комутаційного апарата і напівпровідниковий регулятор, з можливістю увімкнення та вимкнення основного комутаційного апарата при увімкнених елементах вищезазначеного шунтуючого ланцюга.
Текст

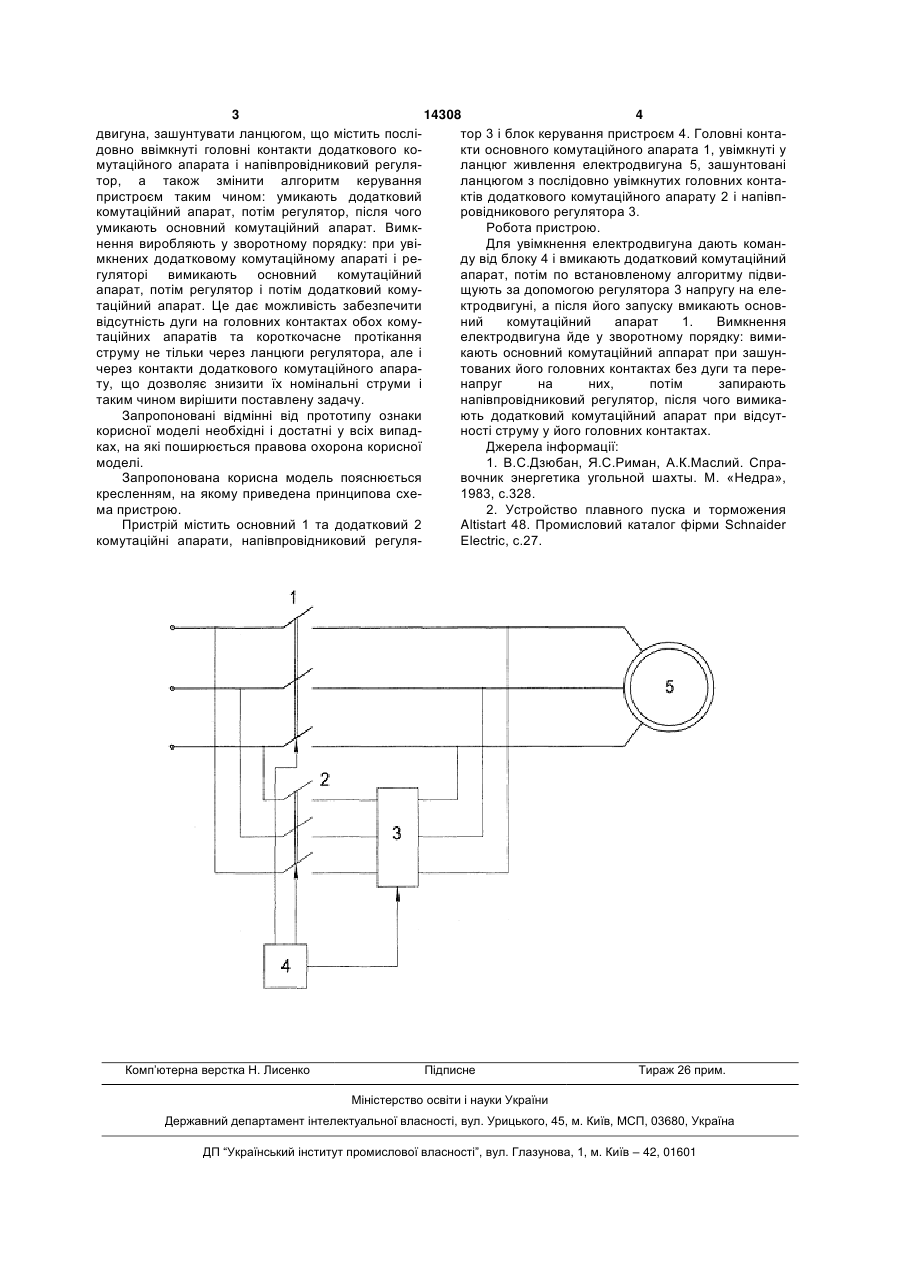

Пристрій керування електродвигунами, що містить основний і додатковий комутаційні апарати 3 14308 4 двигуна, зашунтувати ланцюгом, що містить послітор 3 і блок керування пристроєм 4. Головні контадовно ввімкнуті головні контакти додаткового кокти основного комутаційного апарата 1, увімкнуті у мутаційного апарата і напівпровідниковий регуляланцюг живлення електродвигуна 5, зашунтовані тор, а також змінити алгоритм керування ланцюгом з послідовно увімкнутих головних контапристроєм таким чином: умикають додатковий ктів додаткового комутаційного апарату 2 і напівпкомутаційний апарат, потім регулятор, після чого ровідникового регулятора 3. умикають основний комутаційний апарат. ВимкРобота пристрою. нення виробляють у зворотному порядку: при увіДля увімкнення електродвигуна дають команмкнених додатковому комутаційному апараті і реду від блоку 4 і вмикають додатковий комутаційний гуляторі вимикають основний комутаційний апарат, потім по встановленому алгоритму підвиапарат, потім регулятор і потім додатковий комущують за допомогою регулятора 3 напругу на елетаційний апарат. Це дає можливість забезпечити ктродвигуні, а після його запуску вмикають основвідсутність дуги на головних контактах обох комуний комутаційний апарат 1. Вимкнення таційних апаратів та короткочасне протікання електродвигуна йде у зворотному порядку: вимиструму не тільки через ланцюги регулятора, але і кають основний комутаційний аппарат при зашунчерез контакти додаткового комутаційного апаратованих його головних контактах без дуги та перету, що дозволяє знизити їх номінальні струми і напруг на них, потім запирають таким чином вирішити поставлену задачу. напівпровідниковий регулятор, після чого вимикаЗапропоновані відмінні від прототипу ознаки ють додатковий комутаційний апарат при відсуткорисної моделі необхідні і достатні у всіх випадності струму у його головних контактах. ках, на які поширюється правова охорона корисної Джерела інформації: моделі. 1. B.C.Дзюбан, Я.С.Риман, А.К.Маслий. СпраЗапропонована корисна модель пояснюється вочник энергетика угольной шахты. М. «Недра», кресленням, на якому приведена принципова схе1983, с.328. ма пристрою. 2. Устройство плавного пуска и торможения Пристрій містить основний 1 та додатковий 2 Altistart 48. Промисловий каталог фірми Schnaider комутаційні апарати, напівпровідниковий регуляElectric, с.27. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюControl device for a motor
Автори англійськоюDziuban Vitalii Serafymovych, Basov Mykola Musiiovych, Iordanov Ihor Viacheslavovych
Назва патенту російськоюУстройство управления электродвигателем
Автори російськоюДзюбан Виталий Серафимович, Басов Николай Моисеевич, Иорданов Игорь Вячеславович
МПК / Мітки
Мітки: керування, пристрій, електродвигунами
Код посилання
