Порожнистий несучий елемент

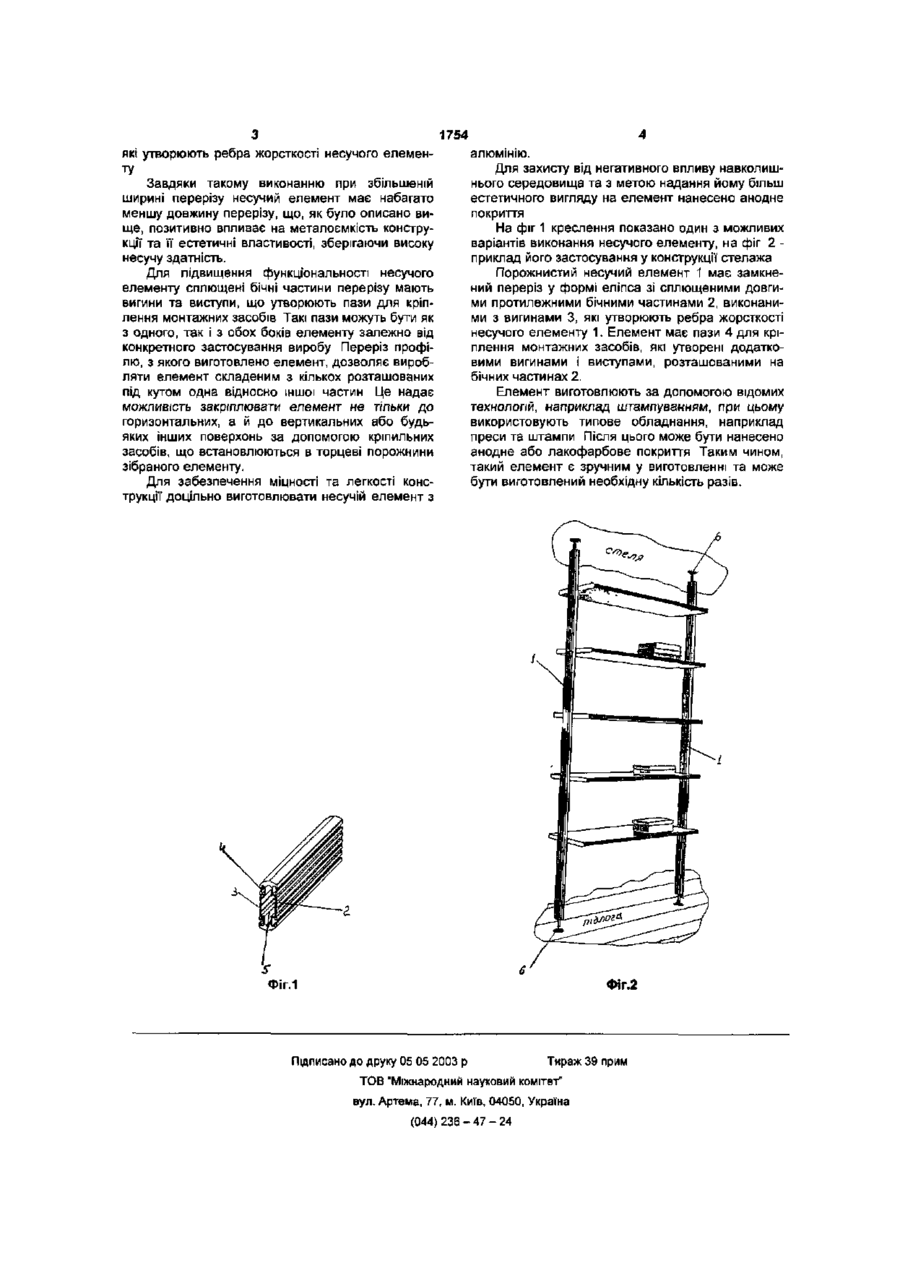

1. Порожнистий несучий елемент, що має замкнений переріз, який відрізняється тим, що має переріз у формі еліпса зі сплющеними довгими протилежними бічними частинами, виконаними з вигинами, які утворюють його ребра жорсткості. 2. Елемент за п.1, який відрізняється тим, що додатково має пази для кріплення монтажних засобів, які утворені додатковими вигинами і виступами, розташованими принаймні на одній з бічних частин 3. Елемент за п.1 або 2, який відрізняється тим, що він складений з кількох розташованих під кутом відносно одна одної" частин. 4. Елемент за будь-яким з пп 1 - 3, який відрізняється тим, що він виготовлений з алюмінію. 5 Елемент за п4, який відрізняється тим, що на нього нанесено анодне або лакофарбове покриття Корисна модель відноситься до галузей виробництва меблів та будівництва, а більш конкретно - до вертикальних несучих металевих елементів у вигляді профілів, що застосовуються, наприклад для опори та закріплення меблевих полиць або інших предметів, які встановлюють горизонтально Відомий несучий елемент для полиць /див , наприклад GB, 22999928, 23.10.1996/, що виконаний у вигляді металевого профілю, який має Vподібний переріз Причому по всій довжині профілю розташовано щілиноподібні отвори для кріплення полиць, а його бічні частини мають відгини для закріплення профілю до стін Для закріплення полиць застосовують принаймні два таких тримачі, які закріплюють на стінах один навпроти іншого. У щілиноподібні отвори встановлюють полиці, які фіксують в отворах за допомогою невеликих металевих дисків. Основні недоліки цього технічного вирішення. щілиноподібні отвори ослаблюють несучу здатність, відкрита форма перерізу елемента обмежує область застосування виробу через необхідність його кріплення тільки до широкої вертикальної поверхні, наприклад стіни. До технічного вирішення, що заявляється, найбільш близьким є відомий будівельний несучий елемент /див,, наприклад RU, 2131502, 06 10.1999/, що складений з двох профілів Сподібно'і форми з відгинами та прямих елементів, які разом утворюють замкнений коробчатий переріз, що нагадує двотавр. Завдяки замкненому перерізу такий елемент має набагато більшу несучу здатність, але разом з цим його коробчата форма не дозволяє ефективно використовувати його при виготовленні меблів або як опору для відносно невеликих предметів, які встановлюють горизонтально Річ у тім, що ширина перерізу прототипу приблизно дорівнює його довжині Відомо, що для надійного закріплення полиць звичайної' глибини (300.. 600мм) необхідно, щоб ширина перерізу несучого елементу була не менша ніж 100мм При коробчатій формі перерізу при збільшенні ширини перерізу також збільшується його довжина Таким чином, при застосуванні несучого елементу за прототипом для підтримування полиць або подібних елементів він буде мати великі розміри, що призведе до збільшення витрат металу, а саме сталі Більш того, виготовлені меблі будуть мати велику вагу та жахливий вигляд. Крім того, такий несучий елемент є нетехнологічним у виготовленні В основу корисної моделі поставлено завдання вдосконалити відомий порожнистий несучий елемент шляхом зміни форми його перерізу, що дозволить уникнути недоліків прототипу та ефективно використовувати його при виготовленні меблів, переважно для підтримування полиць, столешниць або тумб. Поставлене завдання вирішується тим, що порожнистий несучий елемент, який має замкнений переріз, згідно з корисною моделлю, має переріз у формі еліпса зі сплющеними довгими протилежними бічними частинами, виконаними з вигинами, (46) 15 04 2003, Бюл № 4, 2003 р. (72) Бех Артур Васильович (73) Бех Артур Васильович 1754 які утворюють ребра жорсткості несучого елементу Завдяки такому виконанню при збільшеній ширині перерізу несучий елемент має набагато меншу довжину перерізу, що, як було описано вище, позитивно впливає на металоємкість конструкції та її естетичні властивості, зберігаючи високу несучу здатність. Для підвищення функціональності несучого елементу сплющені бічні частини перерізу мають вигини та виступи, що утворюють пази для кріплення монтажних засобів Такі пази можуть бути як з одного, так і з обох боків елементу залежно від конкретного застосування виробу Переріз профілю, з якого виготовлено елемент, дозволяє виробляти елемент складеним з кількох розташованих під кутом одна відносно іншої частин Це надає МОЖЛИВІСТЬ закріплювати елемент не тільки до горизонтальних, а й до вертикальних або будьяких інших поверхонь за допомогою кріпильних засобів, що встановлюються в торцевіпорожнини зібраного елементу. Для забезпечення міцності та легкості конструкції доцільно виготовлювати несучій елемент з алюмінію. Для захисту від негативного впливу навколишнього середовища та з метою надання йому більш естетичного вигляду на елемент нанесено анодне покриття На фіг 1 креслення показано один з можливих варіантів виконання несучого елементу, на фіг 2 приклад його застосування у конструкції стелажа Порожнистий несучий елемент 1 має замкнений переріз у формі еліпса зі сплющеними довгими протилежними бічними частинами 2, виконаними з вигинами 3, які утворюють ребра жорсткості несучого елементу 1. Елемент має пази 4 для кріплення монтажних засобів, які утворені додатковими вигинами і виступами, розташованими на бічних частинах 2. Елемент виготовлюють за допомогою відомих технологій, наприклад штампуванням, при цьому використовують типове обладнання, наприклад преси та штампи Після цього може бути нанесено анодне або лакофарбове покриття Таким чином, такий елемент є зручним у виготовленні та може бути виготовлений необхідну кількість разів. Фіг.2 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
