Біметалеве дискове реле

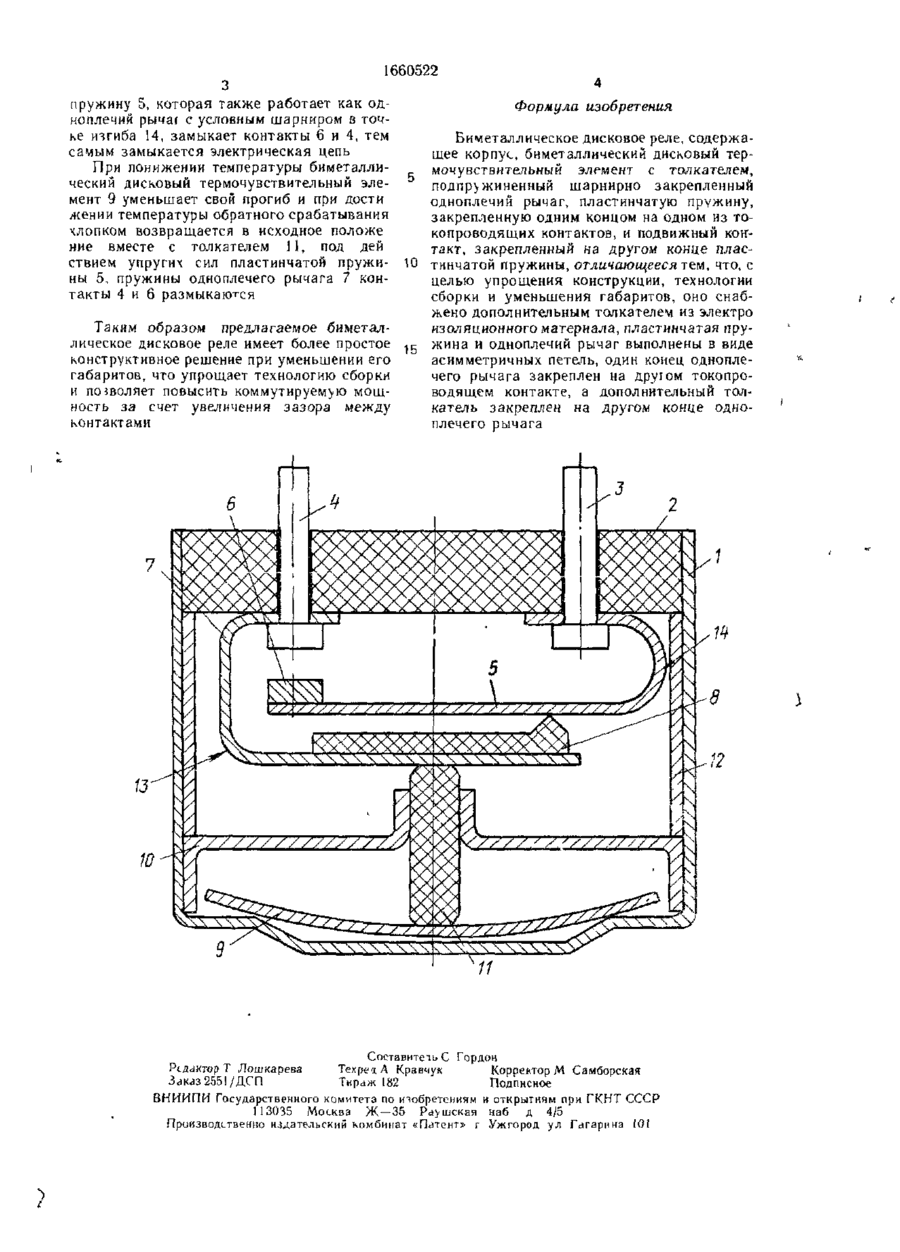

Изобретение относится к электротех нике, в частности к реле, служащим для Изобретение относится к электротехнике, в частности к реле, служащим для контроля и сигнализации тепловых процессов, и может быть использовано для автоматического управления, регулирования, защиты и сигнализации тепловых процессов Целью изобретения является упрощение конструкции, технологии сборки и уменьше ние габаритов биметаллическою дискового реле На чертеже изображен продольный разрез биметаллического дискового реле Биметаллическое дисковое реле состоит из металлического корпуса 1, крышки 2, изготовленной из электроизоляционного материала На крышке 2 размещены токоподводящие контакты 3 и 4 На токоподводящем контакте 3 закреплена пластинчатая пружина 5, выполненная в виде асимметричной петли, на конце ее большой ветви закреплен контакт 6 На токоподводящем контакте 4 закреплен одноплечий рычаг 7, выполненный в виде асимметричной петли, на 24-91 контроля и сигнализации тепловых процес сов, и может быть использовано для автоматического управления, регулирования, защиты и сигнализации различных тепловых процессов Цель изобретения — упрощение конструкции, технологии сборки и уменьшение габаритов биметаллического диского реле Пластинчатая пружина и одноплечий рычаг указанного реле выполнены в виде асимметричных петель, один конец рычага закреплен на втором токоподводящем контакте, а на свободном конце рычага установлен дополнительный толкатель из электроизоляционного материала 1 ил большей ветви которой размещен толкатель 8, выполненный из электроизоляционною материала и взаимодействующий с пластин чатой пружиной 5 На дне корпуса разме щены биметаллический дисковый термочувствительный элемент 9 с тарелкой 10, толкателем 1 1 Тарелка 10 крепится на дне кор пуса 1 с помощью втулки 12 Биметаллическое дисковое реле работает следующим образом При изменении, например повышении, температуры контролируемой среды биметаллический дисковый термочувствительный элемент 9 постепенно изгибается, уменьшая свой прогиб Достигнув температуры прямо го срабатывания, биметаллический дисковый термочувствительный элемент 9 хлопком из меняет направление прогиба и перемешает толкатель 11 вверх, воздействуя на пластинчатую пружину 5, которая работает как одноплечий рычаг, шарниром которого явля ется точка изгиба 13 Дополнительный толкатель 8, воздействуя на пластинчатую СП 1660522 пружину 5, которая также работает как одФормула изобретения ноплечий рычаг с условным шарниром 8 точке изгиба 14, замыкает контакты 6 и 4, тем Биметаллическое дисковое реле, содержасамым замыкается электрическая цепь щее корпус, биметаллический дисковый терПри понижении температуры биметаллимочувствительный элемент с толкателем, ческий дисковый термочувствительный элеподпр>жиненный шарнирно закрепленный мент 9 уменьшает свой прогиб и при дости одноплечий рычаг, пластинчатую пружину, жении температуры обратного срабатывания закрепленную одним концом на одном из тохлопком возвращается в исходное положе копроводящих контактов, и подвижный кокние вместе с толкателем 11, под дей такт, закрепленный на другом конце пласствием упругих сил пластинчатой пружи- 10 тинчатой пружины, отличающееся тем, что, с ны 5, пружины одноплечего рычага 7 концелью упрощения конструкции, технологии такты 4 и 6 размыкаются сборки и уменьшения габаритов, оно снабжено дополнительным толкателем из электро Таким образом предлагаемое биметализоляционного материала, пластинчатая прулическое дисковое реле имеет более простое жина и одноплечий рычаг выполнены в виде конструктивное решение при уменьшении его асимметричных петель, один конец одноплегабаритов, что упрощает технологию сборки чего рычага закреплен на другом токопрои позволяет повысить коммутируемою мощводящем контакте, а дополнительный толность за счет увеличения зазора между катель закреплен на другом конце одноконтактами плечего рычага w Составитеть С Гордон р Т Лошкарева ТехреаА Кравчук Корректор М Самборская Заказ 255!/ДСП Тираж 182 Подписное ВНИИПИ Государственного комитета по иіобретсішям и открытиям при ГКНТ СССР 113035 Москва Ж —35 Раушская наб д 4/5 Производственно издательский комбинат «Патент» г Ужгород ул Гагарина 101
