Дискове гальмо

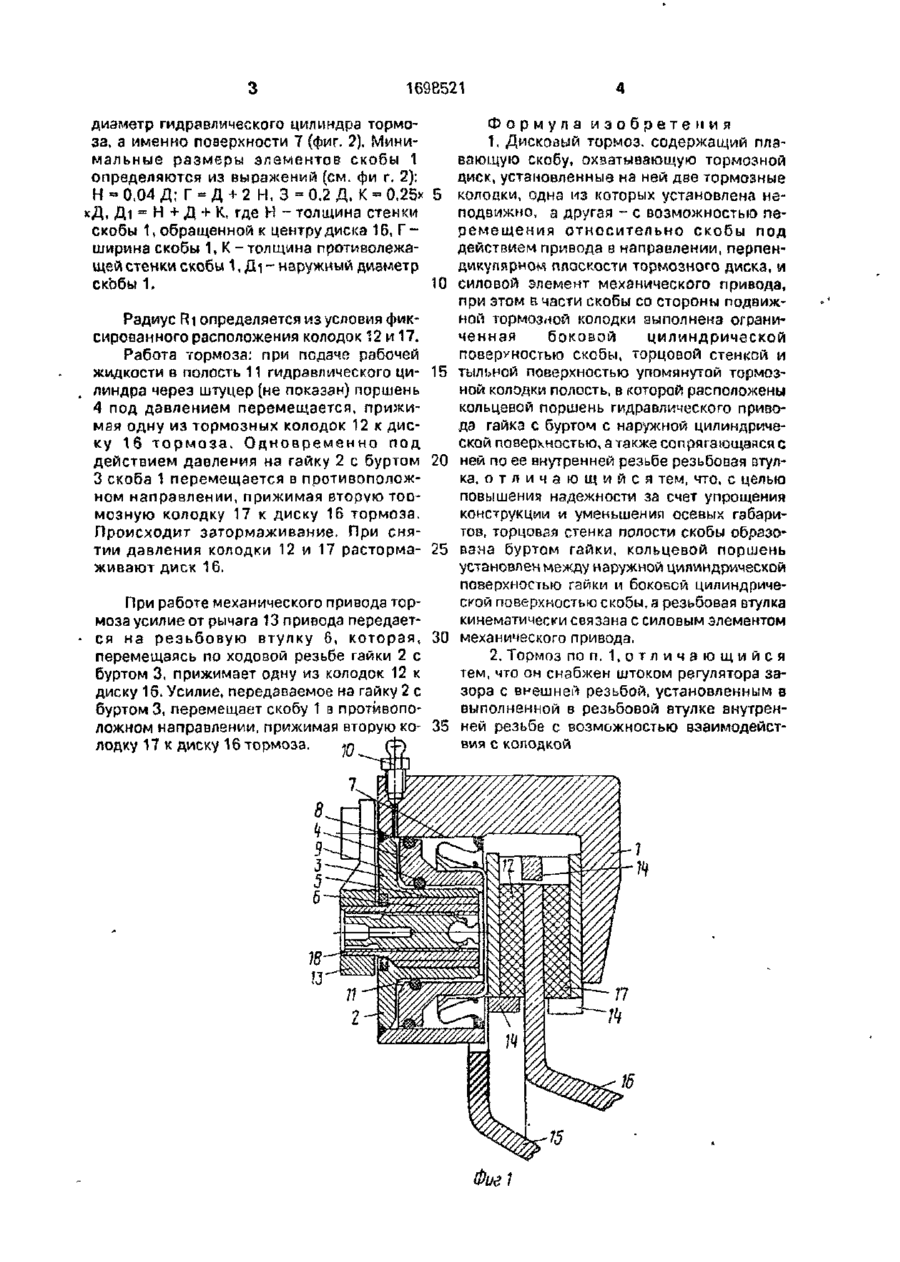

Изобретение относится к машиностроению и может быть использовано в тормозных механизмах автопогрузчиков. Целью изобретения является повышение эксплуатационных качеств путем упрощения конструкции и уменьшение осевого габарита. Тормозной диск имеет плавающую скобу (ПС) 1, диск 16 и тормозные колодки 12 и 17. По одну сторону от диска 16 в ПС 1 смонтирована резьбовая втулка 6, гайка (Г) 2 с буртом 3, силовой элемент 13 механического привода 11 и поршень 4 гидропривода. Г 2 жестко закреплена на цилиндрической поверхности 7 ПС 1. Поршень 4 установлен на наружной цилиндрической поверхности Г 2 внутри цилиндрической поверхности 7 ПС 1. При торможении с помощью гидропривода поршень А перемещается и прижимает одну из тормозных колодок 12 к диску 16. При этом ПС 1 перемещается и обеспечивает прижатие другой колодки 17 к диску 16, а в случае механического торможения передача тоомозного усилия осуществляется резьбовой втулкой 6. 1 з.п.ф-лы, 3 ил. ел Изобретение относится к машиностроению и может быть использовано в тормозных механизмах автопогрузчиков. Целью изобретения является повышение надежности за счет упрощения конструкции и уменьшения осевых габаритов. На фиг. 1 показан общий вид дискового тормоза; на фиг. 2 - скоба дискового тормоза; на фиг. 3 - гайка с буртом. Дисковый тормоз содержит плавающую скобу 1, гайку 2 с буртом 3. На наружной цилиндрической поверхности гайки 2 установлен поршень4. Внутренняя поверхность гайки 2 имеет резьбу 5, в которую ввернута резьбовая втулка 6. Внутренняя боковая цилиндрическая поверхность 7 скобы 1 является зеркалом гидравлического цилиндра, которая контактирует с уплотнениями 8 и 9, Штуцер 10 служит для удаления воздуха гидропривода из полости 11 гидроцилинд ра, образованной боковой цилиндрической поверхностью скобы 1, торцовой стенкой бурта 3 и тыльной стороной тормозной колодки 12, подвижной относительно скобы 1. Для управления резьбовой втулкой механического привода используется силовой элемент в виде рычага 13. Тормоз с помощью суппорта 14 закреплен на кронштейне 15. Диск 16 тормоза связан со ступицей колеса (не показана). На скобе 1 также установлена неподвижная тормозная колодка 17. Для регулирования зазоров внутри втулки 6 установлен шток регулятора зазора 18 с внешней резьбой, сопрягающейся с внутренней резьбой втулки 6. Минимальные геометрические размеры элементов стенки гайки 2 с буртом 3 определяются (см фиг. 3) выражениями: Е = 0,7 В, Т = 0,05 Д, где Е толщина стенки гайки 2, В - высота зуба резьбы, Т - толщина стенки бурта З, Д о ел 00 диаметр гидравлического цилиндра тормоза, а именно поверхности 7 (фиг. 2). Минимальные размеры элементов скобы 1 определяются из выражений (см. фи г. 2): Н - 0,04 Д; Г = Д + 2 Н, 3 = 0,2 Д, К = 0,25* 5 Д, Д і » Н + Д + К, где И ~ толщина стенки скобы 1, обращенной к центру диска 16, Гширина скобы 1, К-толщина противолежащей стенки скобы 1, Д і - наружный диаметр скобы 11 С Радиус Ri определяется из условия фиксированного расположения колодок 12 и 17. Работа тормоза: при подаче рабочей жидкости а полость 11 гидравлического ци- 15 линдра через штуцер (не показан) поршень 4 под давлением перемещается, прижимая одну из тормозных колодок 12 к диску 16 т о р м о з а . Одновременно под действием давления на гайку 2 с буртом 20 3 скоба 1 перемещается в противоположном направлении, прижимая вторую TODмозную колодку 17 к диску 16 тормоза. Происходит затормаживание. При снятии давления колодки 12 и 17 расторма- 25 живают диск 16. При работе механического привода тормоза усилие от рычага 13 привода передается на резьбовую втулку 6, которая, 30 перемещаясь по ходовой резьбе гайки 2 с буртом 3, прижимает одну из колодок 12 к диску 1 б. Усилие, передаваемое на гайку 2 с буртом 3, перемещает скобу 1 в противоположном направлении, прижимая вторую ко- 35 лодку 17 к диску 16 тормоза. »п Формула изобретения 1. Дискоаый тормоз, содержащий плавающую скобу, охватывающую тормозной диск, установленные на ней две тормозные колодки, одна из которых установлена неподвижно, а другая - с возможностью перемещения относительно скобы под действием привода в направлении, перпендикулярном плоскости тормозного диска, и силовой элемент механического привода, при этом а части скобы со стороны подвижной тормозной колодки выполнена ограниченная боковой цилиндрической поверхностью скобы, торцовой стенкой и тыльной поверхностью упомянутой тормозной колодки полость, в которой расположены кольцевой поршень гидравлического привода гайка с буртом с наружной цилиндрической поверхностью, а также сопрягающаяся с ней по ее внутренней резьбе резьбовая втулка, о т л и ча ю щ и й с я тем, что, с целью повышения надежности за счет упрощения конструкции и уменьшения осевых габаритов, торцовая стенка полости скобы образована буртом гайки, кольцевой поршень установлен между наружной цилиндрической поверхностью гайки и боковой цилиндрической поверхностью скобы, а резьбовая втулка кинематически связана с силовым элементом механического привода. 2. Тормоз по п. 1 , о т л и ч а ю щ и й с я тем, что он снабжен штоком регулятора зазора с внешней резьбой, установленным в выполненной в резьбовой втулке внутренней резьбе с возможностью взаимодействия с колодкой 1698521 A-A Редактор Н.Каменская Составитель А.Безуглый Техред М.Моргентал у Корректор Т.Палий Заказ 4379 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 \
