Пристрій для очищення газів від діоксиду сірки
Номер патенту: 14497
Опубліковано: 15.05.2006
Автори: Рибісайло Борис Михайлович, Балалаєва Євгенія Анатоліївна, Румянцев Владислав Ростиславович
Формула / Реферат
Пристрій для очищення газів від діоксиду сірки, який містить абсорбційний апарат з трубопроводами для подачі та відводу газу, систему зрошення газу, з'єднану з вузлом електроактивації зрошувального розчину, який відрізняється тим, що трубопровід для подачі очищуваного газу з'єднано з іонізаційною камерою, яка підключена до джерела стримерного розряду, і у нижній частині абсорбційного апарата розміщена циркуляційна ємність, з'єднана з трубопроводом подачі електроактивованого розчину.
Текст

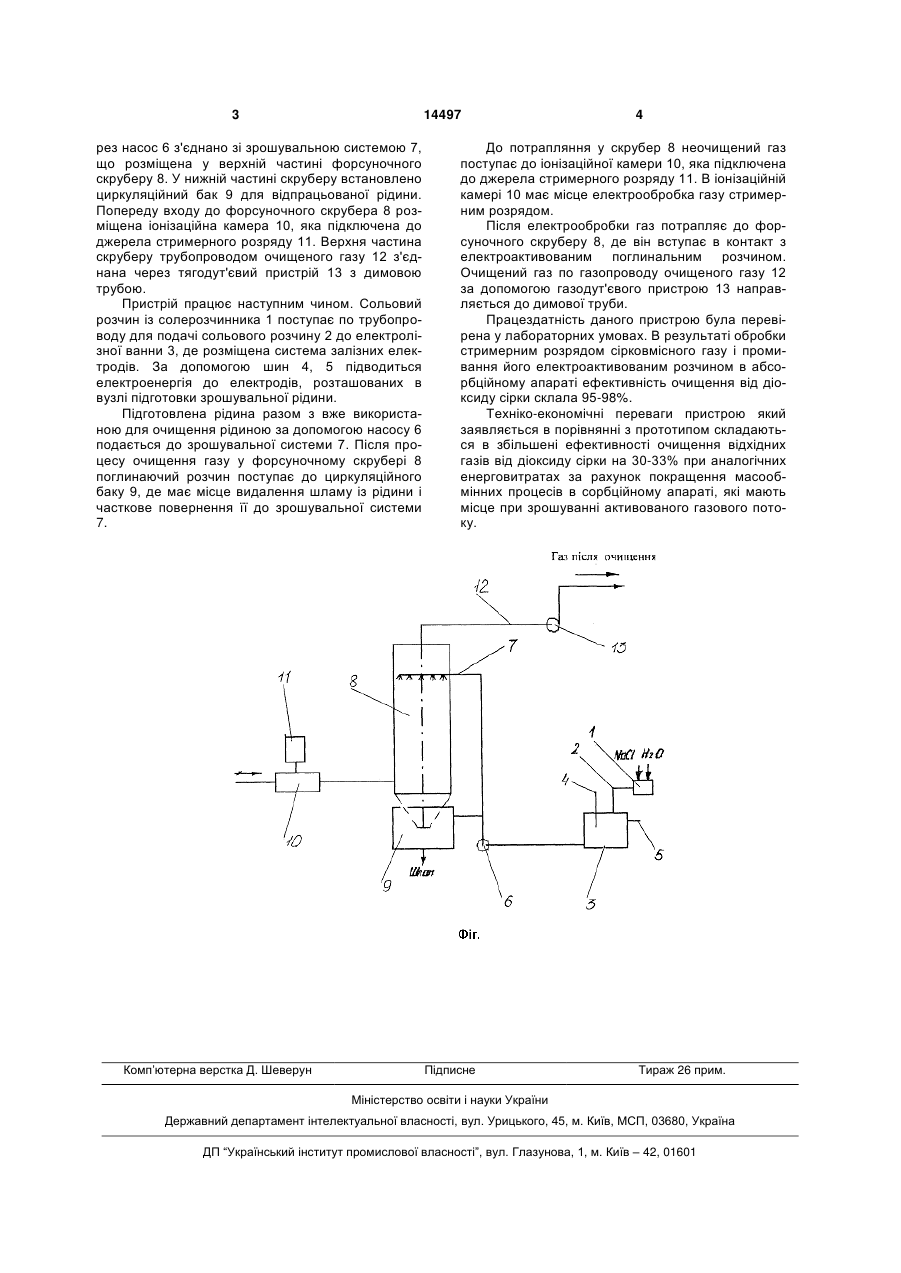

Пристрій для очищення газів від діоксиду сірки, який містить абсорбційний апарат з трубопро 3 14497 рез насос 6 з'єднано зі зрошувальною системою 7, що розміщена у верхній частині форсуночного скруберу 8. У нижній частині скруберу встановлено циркуляційний бак 9 для відпрацьованої рідини. Попереду входу до форсуночного скрубера 8 розміщена іонізаційна камера 10, яка підключена до джерела стримерного розряду 11. Верхня частина скруберу трубопроводом очищеного газу 12 з'єднана через тягодут'євий пристрій 13 з димовою трубою. Пристрій працює наступним чином. Сольовий розчин із солерозчинника 1 поступає по трубопроводу для подачі сольового розчину 2 до електролізної ванни 3, де розміщена система залізних електродів. За допомогою шин 4, 5 підводиться електроенергія до електродів, розташованих в вузлі підготовки зрошувальної рідини. Підготовлена рідина разом з вже використаною для очищення рідиною за допомогою насосу 6 подається до зрошувальної системи 7. Після процесу очищення газу у форсуночному скрубері 8 поглинаючий розчин поступає до циркуляційного баку 9, де має місце видалення шламу із рідини і часткове повернення її до зрошувальної системи 7. Комп’ютерна верстка Д. Шеверун 4 До потрапляння у скрубер 8 неочищений газ поступає до іонізаційної камери 10, яка підключена до джерела стримерного розряду 11. В іонізаційній камері 10 має місце електрообробка газу стримерним розрядом. Після електрообробки газ потрапляє до форсуночного скруберу 8, де він вступає в контакт з електроактивованим поглинальним розчином. Очищений газ по газопроводу очищеного газу 12 за допомогою газодут'євого пристрою 13 направляється до димової труби. Працездатність даного пристрою була перевірена у лабораторних умовах. В результаті обробки стримерним розрядом сірковмісного газу і промивання його електроактивованим розчином в абсорбційному апараті ефективність очищення від діоксиду сірки склала 95-98%. Техніко-економічні переваги пристрою який заявляється в порівнянні з прототипом складаються в збільшені ефективності очищення відхідних газів від діоксиду сірки на 30-33% при аналогічних енерговитратах за рахунок покращення масообмінних процесів в сорбційному апараті, які мають місце при зрошуванні активованого газового потоку. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for removal of sulfur dioxide from gases
Автори англійськоюRumiantsev Vladyslav Rostyslavovych
Назва патенту російськоюУстройство для очистки газов от диоксида серы
Автори російськоюРумянцев Владислав Ростиславович
МПК / Мітки
МПК: B01D 53/48
Мітки: очищення, сірки, газів, пристрій, діоксиду
